модель 2000 года
- Модель Z370
- Код модели Z 370 (S2000ZAAFCUS)

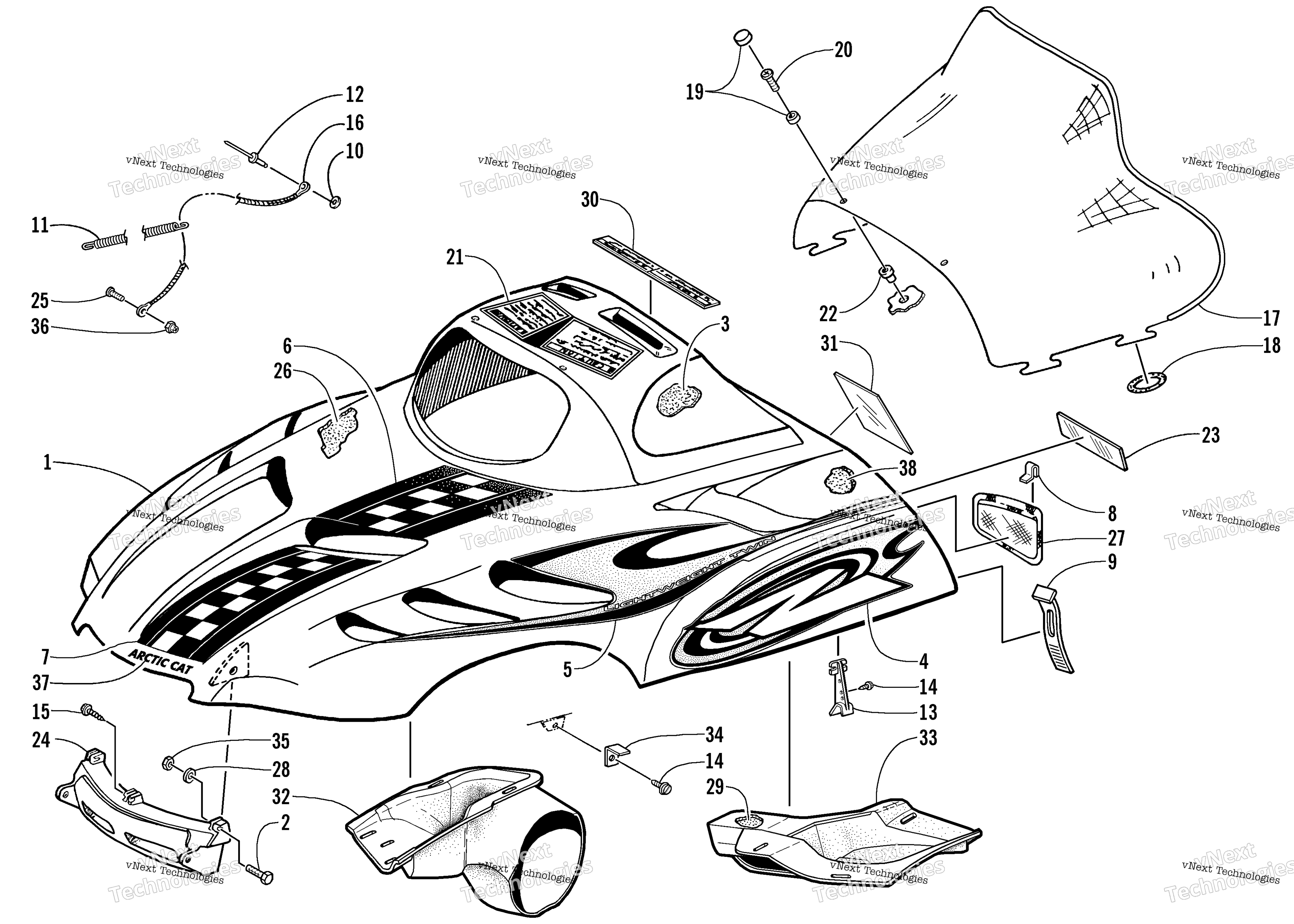

Схема Hood и Windshield узла для Z 370 (S2000ZAAFCUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals art. 0718-841
По запросу
1
Hood w/o Decals art. 0718-754
По запросу
2
Screw, Self-Tapping art. 0623-296
По запросу
3
Foam, Hood - Upper Left art. 0717-101
По запросу
3
Foam, Hood - Upper Right art. 0717-100
По запросу
4
Decal, Hood - Right art. 3611-548
По запросу
4
Decal, Hood - Left art. 3611-549
По запросу
5
Decal, Hood - Upper Side - Right art. 3611-566
По запросу
5
Decal, Hood - Upper Side - Left art. 3611-567
По запросу
6
Decal, Hood - Center Top art. 3611-554
По запросу
7
Decal, Hood - Center Bottom art. 3611-555
По запросу
8
Clip, Push art. 0123-596
По запросу
9
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
10
Washer art. 0123-802
от 110 ₽
11
Spring, Extension art. 0123-510
По запросу
12
Заклепка Arctic Cat art. 8061-708
от 168 ₽
13
GUIDE,HOOD art. 1606-049
По запросу
14
Screw, Self-Tapping art. 0623-257
По запросу
15
Болт ведомого вариатора Arctic Cat art. 0623-684
По запросу
16
Cable, Hood art. 0616-614
По запросу
17
Windshield art. 1606-074
По запросу
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Винт Arctic Cat art. 0623-121
от 578 ₽
21
Decal, Warning art. 2611-971
По запросу
22
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
23
Decal, Warning - Seating Capacity art. 2611-769
По запросу
24
Hinge, Hood art. 1606-047
По запросу
25
Screw, Machine art. 0623-413
По запросу
26
Foam, Hood - Middle Left art. 0717-107
По запросу
26
Foam, Hood - Middle Right art. 0717-106
По запросу
27
Screen, Hood art. 1606-214
По запросу
28
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
29
Foam, Air Duct Top art. 0617-320
По запросу
29
Foam, Air Duct Top art. 0617-318
По запросу
30
Decal, Caution - Fuel art. 2611-973
По запросу
31
Decal, Caution - Fuel - Engine/Battery art. 2611-972
По запросу
32
Duct, Air - In art. 1606-706
По запросу
33
Duct, Air - Out art. 1606-707
По запросу
34
Bracket, Air Duct art. 1606-188
По запросу
35
Гайка оси грузика вариатора Arctic Cat art. 0623-392
от 1 301 ₽
Аналог
1 301 ₽
Требуется 2 шт.
36
Гайка Arctic Cat art. 0123-430
от 263 ₽
37
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
38
Foam, Hood - Rear Right art. 0717-110
По запросу
38
Foam, Hood - Rear Left art. 0717-151
По запросу
