модель 2000 года
- Модель Z370
- Код модели Z 370 (S2000ZAAFCUS)

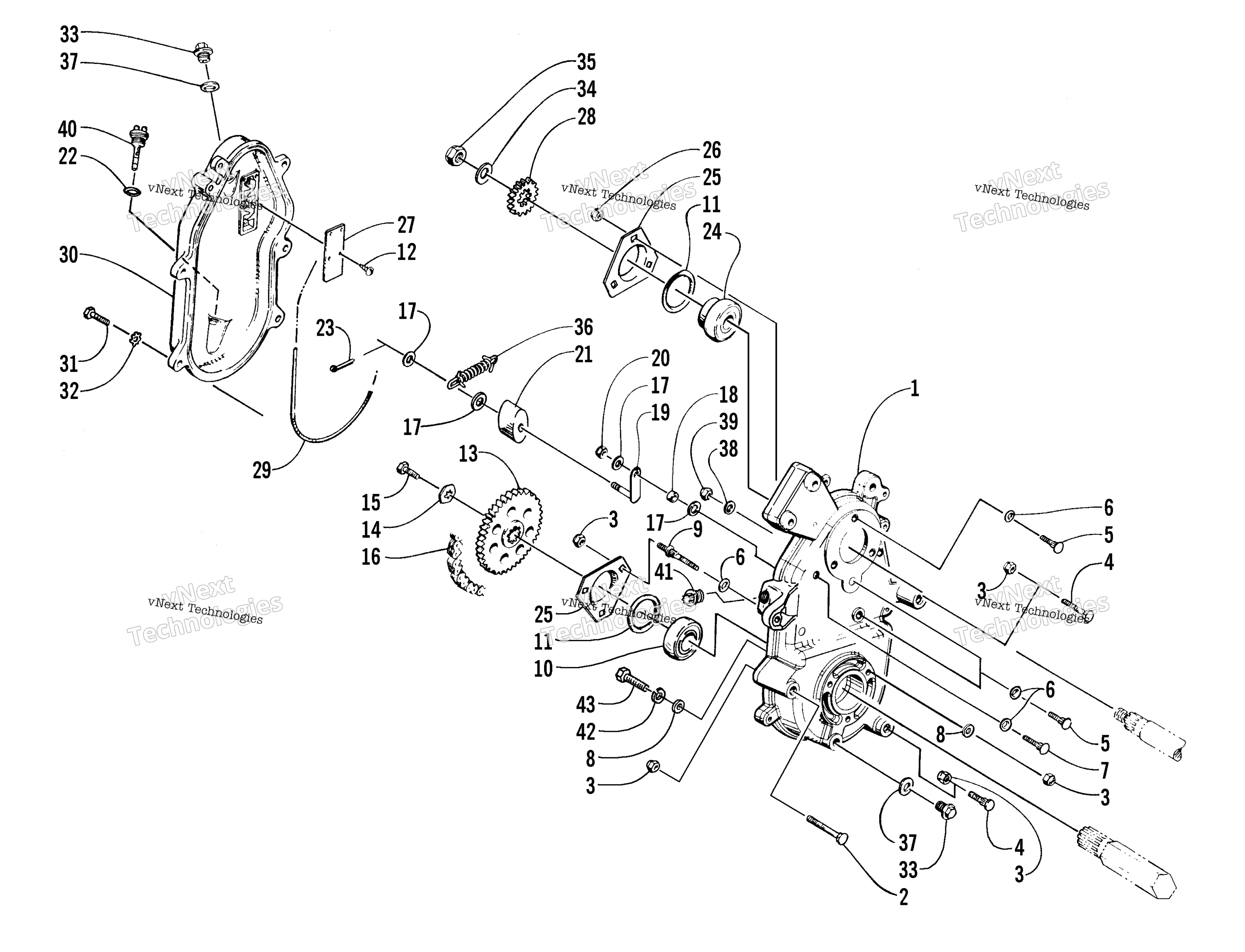

Схема привод / Dropcase узла для Z 370 (S2000ZAAFCUS)
Схема
Детали
Номер
Наименование детали
Цена
1
DROPCASE, W/STUDS-PTD (inc. 5, 7, and 9) art. 0702-415
По запросу
2
Bolt, Carriage art. 8011-143
По запросу
3
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
4
Screw, Cap art. 8011-139
По запросу
5
Болт Arctic Cat art. 0123-523
от 578 ₽
6
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
7
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
8
Шайба Arctic Cat art. 8050-247
По запросу
9
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
10
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
11
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
12
Screw, Self-Tapping art. 0623-081
По запросу
13
Sprocket - 44T art. 0602-938
По запросу
14
Шайба Arctic Cat (снято с производства)1725 art. 0124-091
от 1 596 ₽
15
Screw, Cap art. 8012-222
По запросу
16
Chain - 72P art. 0107-372
По запросу
17
Washer art. 8050-212
По запросу
18
Spacer art. 0107-234
По запросу
19
Arm, Tightener art. 0107-226
По запросу
20
Гайка Arctic Cat art. 0623-122
от 221 ₽
21
Pad, Tightener art. 0107-411
По запросу
22
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
23
Pin, Cotter art. 0123-082
По запросу
24
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
25
Пластина Arctic Cat art. 0602-198
По запросу
26
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
27
COVER, OIL VENT art. 1602-152
По запросу
28
Sprocket - 18T art. 0107-341
По запросу
29
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
30
COVER,DROPCASE-ASSY-PTD BLK art. 0702-489
По запросу
31
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
32
Шайба Arctic Cat art. 8053-242
По запросу
33
Plug, Drain art. 0623-293
По запросу
34
Washer, Spring art. 0623-231
По запросу
35
Nut, Lock art. 0123-310
По запросу
36
SPRING, TIGHTENER art. 0707-026
По запросу
37
Washer, Fiber art. 0123-641
По запросу
38
Шайба Arctic Cat art. 0623-094
от 110 ₽
39
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
40
Stick, Oil Level art. 0602-462
По запросу
41
Plug art. 0602-857
По запросу
42
Washer, Lock art. 8051-247
По запросу
43
Screw, Cap art. 8002-136
По запросу
