модель 2000 года
- Модель Z370
- Код модели Z 370 (S2000ZAAFCUS)

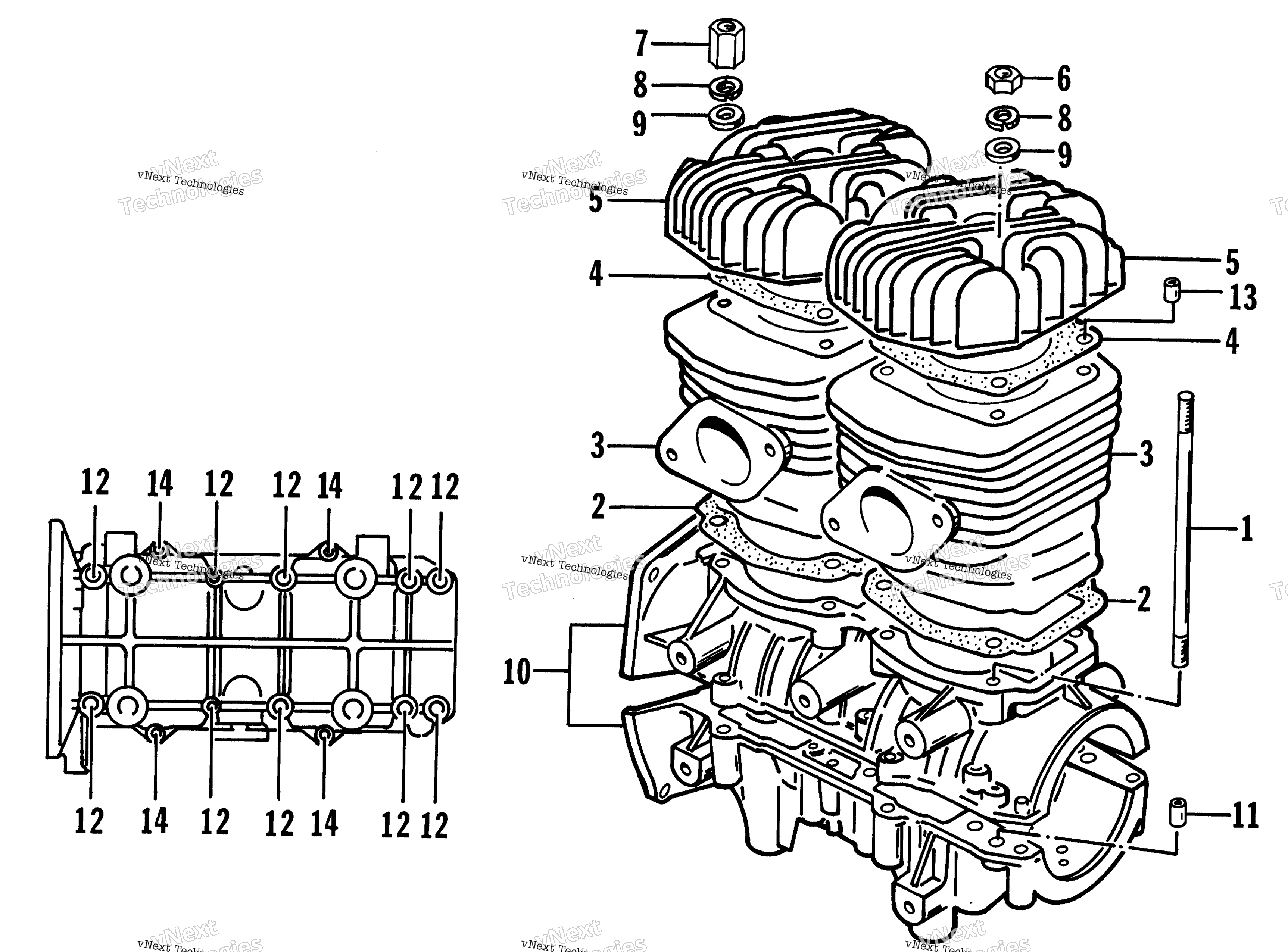

Схема картера And Cylinder для Z 370 (S2000ZAAFCUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, Stud art. 3007-686
По запросу
2
Gasket, Cylinder art. 3005-002
По запросу
3
Cylinder Assembly art. 3005-453
По запросу
4
Gasket, Head art. 3005-449
По запросу
5
Head, Cylinder art. 3005-452
По запросу
6
Nut art. 3007-391
По запросу
7
Nut art. 3004-997
По запросу
8
Lock Washer art. 3007-424
По запросу
9
Washer art. 3007-410
По запросу
10
CRANKCASE ASSY ( 370F/C, 440F/C-B) (inc. 11-12 and 14) art. 3005-912
По запросу
11
Pin, Case art. 3002-012
По запросу
12
Bolt art. 3004-881
По запросу
13
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
14
Bolt art. 3007-411
По запросу
