модель 2000 года
- Модель Z370
- Код модели Z 370 (S2000ZAAFCUS)

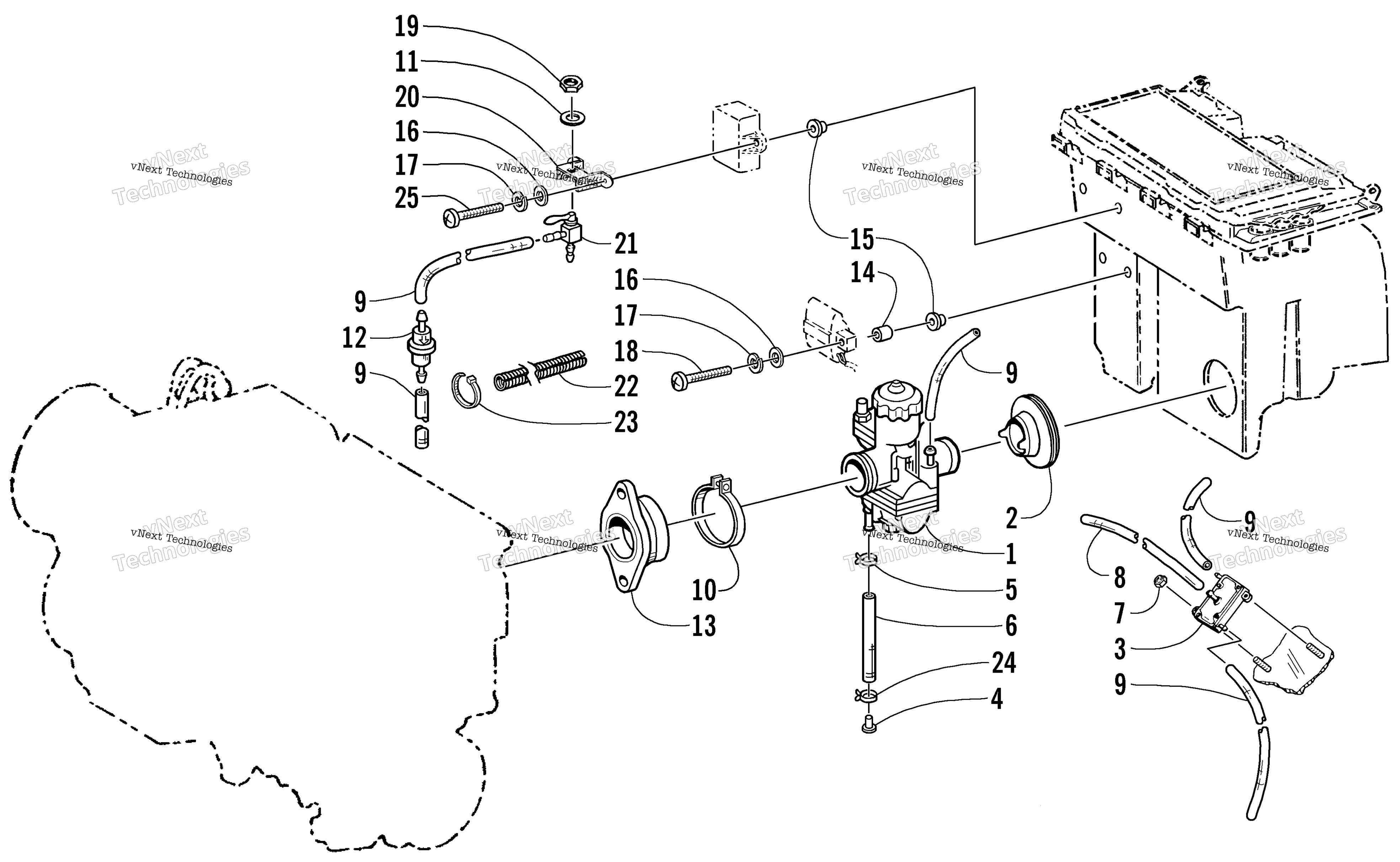

Схема карбюратора And Fuel Pump Assembly для Z 370 (S2000ZAAFCUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor - VM32-302 art. 1670-091
По запросу
2
BOOT, AIR SILENCER art. 1670-404
По запросу
3
Fuel Pump (DF44-227) art. 0115-481
По запросу
4
Plug, Drain art. 0670-228
По запросу
5
Clamp, Hose art. 0623-652
По запросу
6
Hose, Drain - 1.5 in. art. 0610-442
По запросу
7
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
8
Hose, Impulse - 25’ art. 0610-007
По запросу
9
Hose, Gas Line - 25’ art. 0610-008
По запросу
9
Hose, Gas - 100 ft art. 0610-017
По запросу
10
Clamp art. 0109-709
По запросу
11
Washer art. 0623-288
По запросу
12
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
13
Патрубок впускной Arctic Cat art. 0115-544
от 944 ₽
Аналог
Адаптор карбюратора Arctic Cat / Yamaha / Polaris / Ski-Doo
art. 07-100-13
944 ₽
Требуется 1 шт.
14
Spacer art. 0670-210
По запросу
15
Insert art. 0623-529
По запросу
16
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
17
Washer, Lock art. 8051-152
По запросу
18
Screw, Machine art. 0623-082
По запросу
19
Nut art. 0623-287
По запросу
20
BRKT, MTG-Fuel Shut Off art. 0770-614
По запросу
21
Valve, Fuel Shut-Off (inc. 11 and 19) art. 0670-144
По запросу
22
Conduit, Flexible art. 0716-546
По запросу
23
Tie, Cable - 4 in. art. 0123-811
По запросу
24
Clamp, Hose - Spring art. 0423-048
По запросу
25
SCREW,MACH-PHTRH 10-32 X 1.00 Z&Y art. 0123-549
По запросу
