модель 2000 года
- Модель Z370
- Код модели Z 370 (S2000ZAAFCUS)

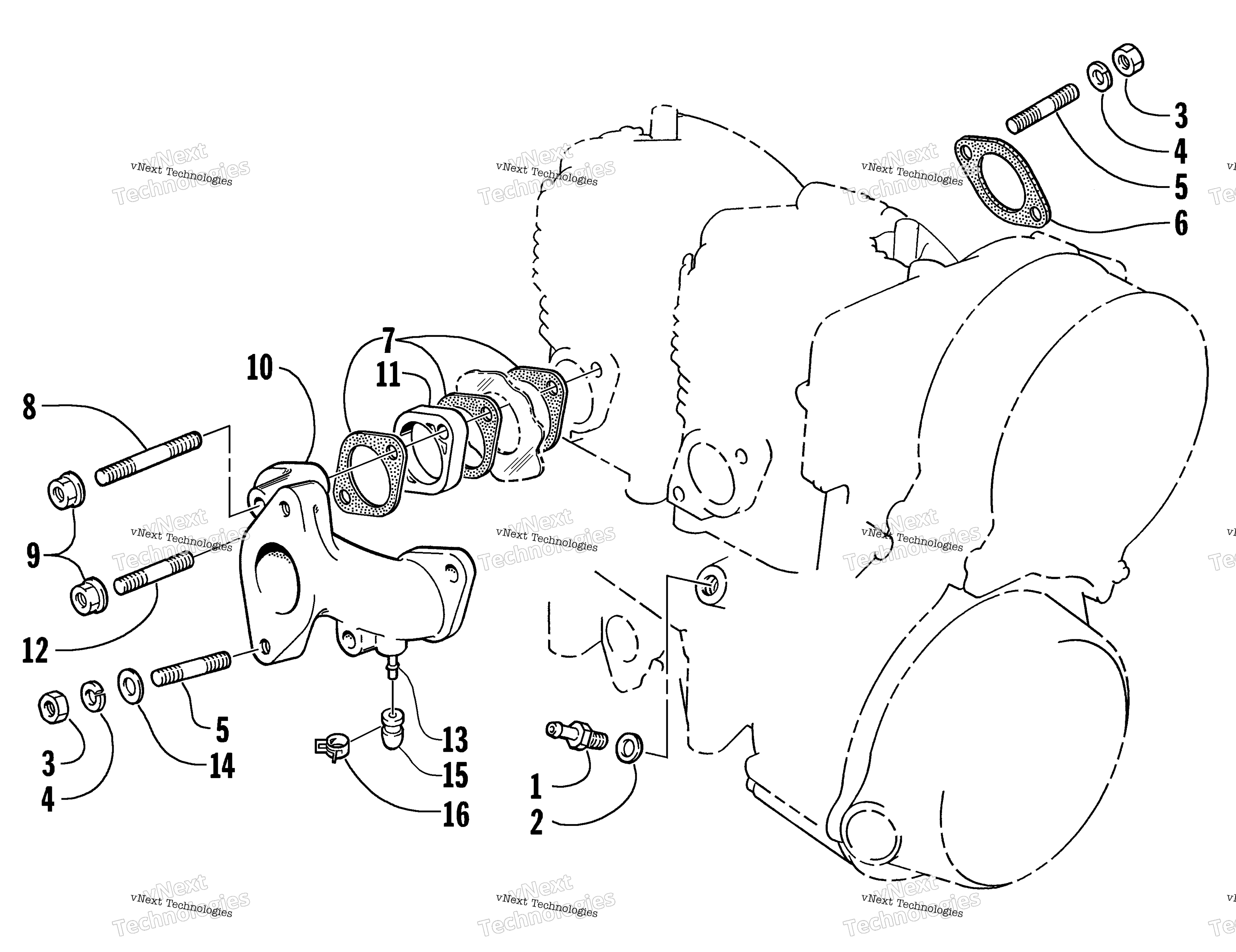

Схема впускной системы Assembly для Z 370 (S2000ZAAFCUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Union, Hose M9 art. 3002-040
По запросу
2
Gasket, Impulse,10MM art. 3002-276
По запросу
3
Nut art. 3007-416
По запросу
4
Washer, Lock, 8MM art. 3004-280
По запросу
5
Bolt, Stud art. 3007-415
По запросу
6
Прокладка выпускного коллектора Arctic Cat art. 3003-503
от 371 ₽
Аналог
5 110 ₽
Требуется 4 шт.
7
GASKET, INTAKE MANIFOLD art. 3005-952
По запросу
8
Bolt, Stud art. 3007-413
По запросу
9
Nut art. 3004-351
По запросу
10
Manifold, Intake art. 3003-552
По запросу
11
Insulator, Intake Manifold art. 3003-554
По запросу
12
Bolt, Stud art. 3007-412
По запросу
13
Nozzle, Oil art. 3003-597
По запросу
14
Washer art. 3423-204
По запросу
15
Cap, Nozzle art. 3004-828
По запросу
16
Clamp, Hose art. 3008-037
По запросу
Другие схемы модели
Впускная система Assembly
