модель 2000 года
- Модель Z370
- Код модели Z 370 (S2000ZAAFCUS)

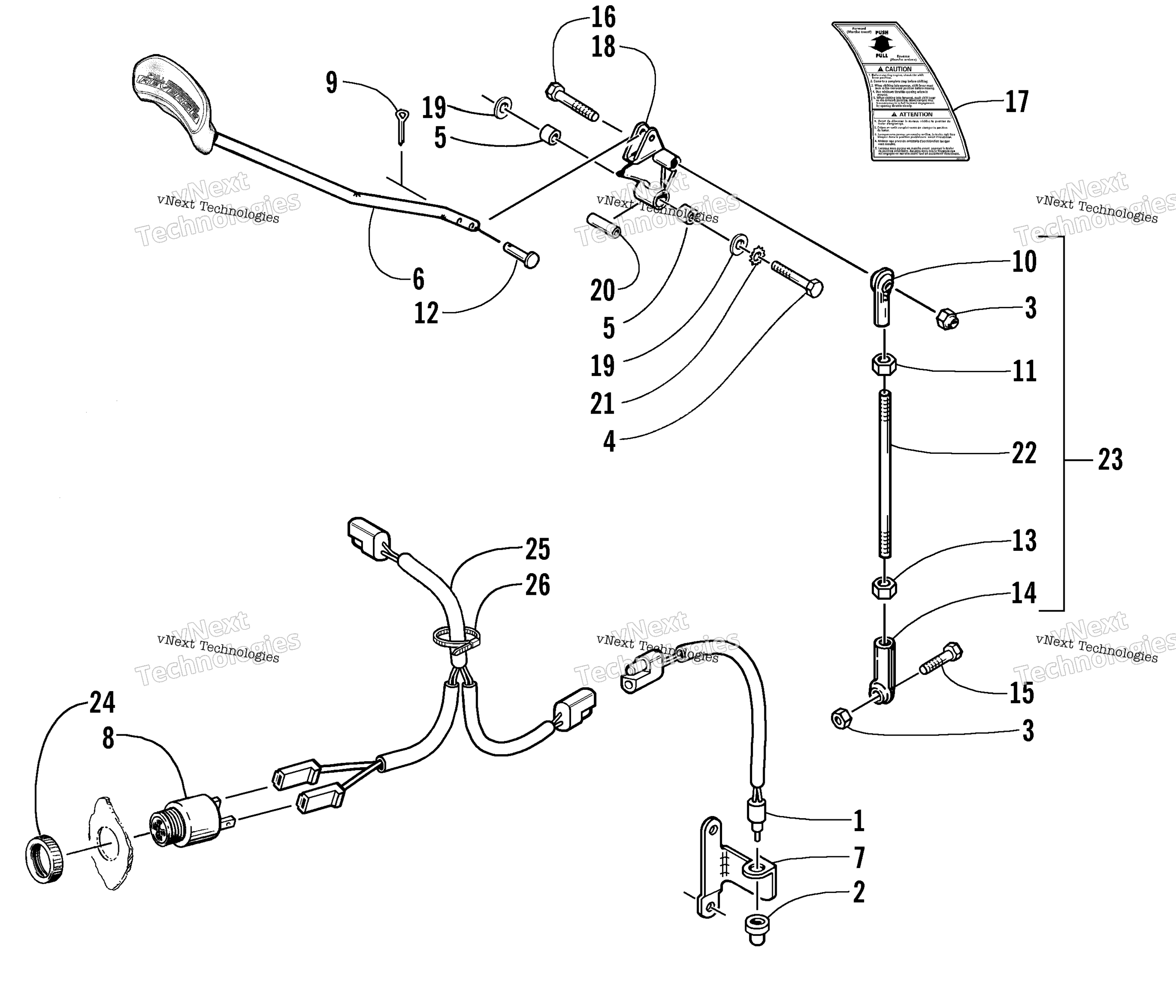

Схема задней передачи Shift Lever Assembly (Optional) для Z 370 (S2000ZAAFCUS)
Схема
Детали
Номер
Наименование детали
Цена
0
Optional Kit art. 1639-635
По запросу
1
Кнопка сигнализации заднего хода Arcic Cat art. 0630-011
от 6 794 ₽
2
Колпачок-пыльник включателя Arctic Cat art. 0630-013
от 3 161 ₽
3
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
4
Screw, Cap art. 8002-140
По запросу
5
Bushing art. 0602-844
По запросу
6
Lever, Reverse art. 0602-998
По запросу
7
Bracket, Alarm Switch art. 0602-854
По запросу
8
Сигнал заднего хода art. 0630-010
По запросу
9
Pin, Cotter art. 0117-868
По запросу
10
Rod End - Left-Hand Thread art. 0602-305
По запросу
11
Nut, Hex - Left-Hand Thread art. 0623-260
По запросу
12
Штифт Arctic Cat art. 0623-641
от 168 ₽
13
Гайка рычага переключения передач Arctic Cat art. 0123-144
от 110 ₽
14
Rod End - Right-Hand Thread art. 0602-322
По запросу
15
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
16
Screw, Cap art. 8002-139
По запросу
17
Decal, Reverse art. 2611-309
По запросу
17
Decal, Reverse art. 3611-026
По запросу
17
Decal, Reverse art. 3611-610
По запросу
18
Shift Pivot w/Bushings (inc. 5) (inc. 5) art. 0702-335
По запросу
19
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
20
Axle art. 0602-853
По запросу
21
Шайба Arctic Cat art. 8053-242
По запросу
22
Linkage, Shifting art. 0702-290
По запросу
23
Linkage, Shifting (inc. 10-11, 13-14, and 22) art. 0702-290
По запросу
24
Ring, Retaining art. 0630-017
По запросу
25
Harness, Wiring - Alarm art. 0686-120
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
