модель 2001 года
- Модель THUNDERCAT
- Код модели THUNDERCAT (S2001TCLCAUST)

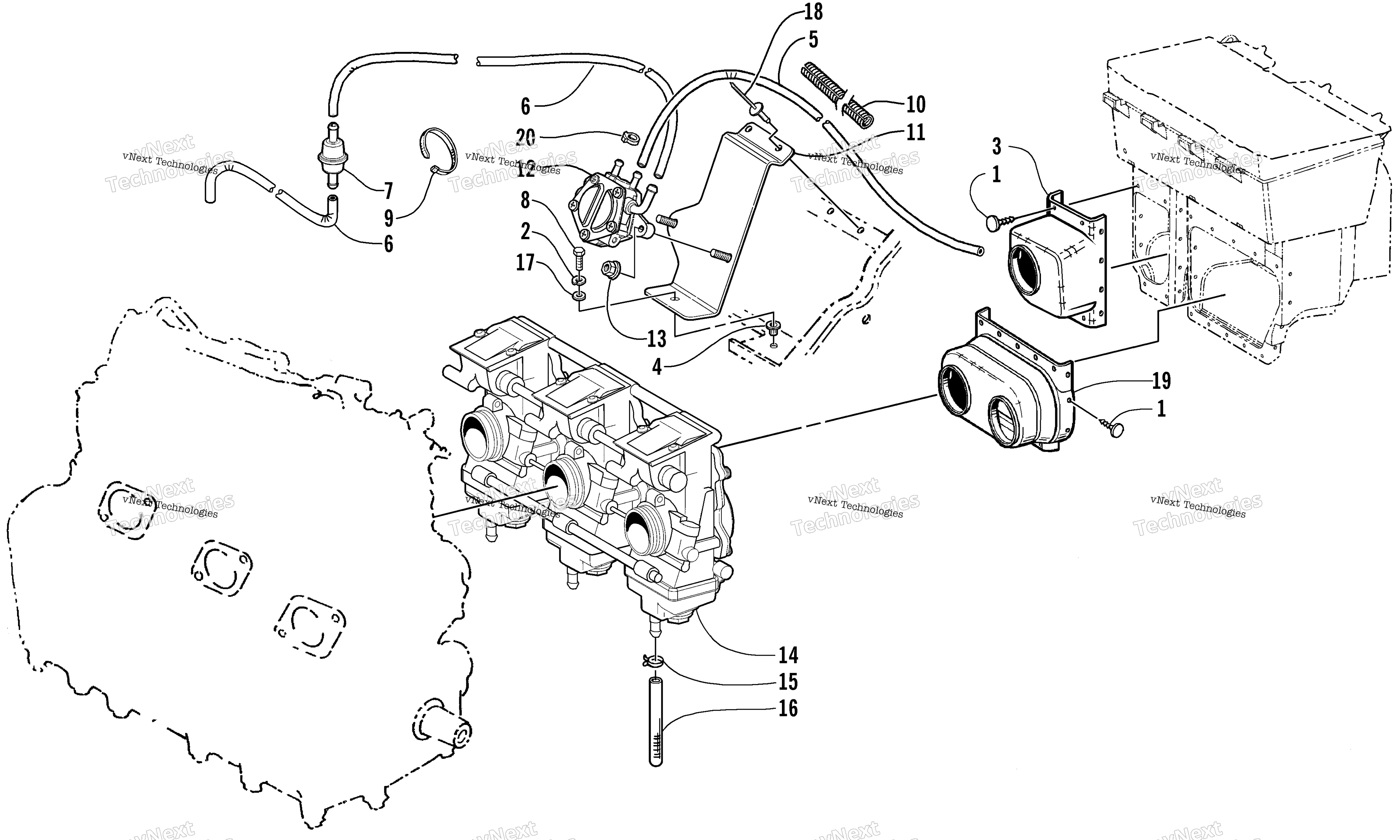

Схема карбюратора And Fuel Pump Assembly для THUNDERCAT (S2001TCLCAUST)
Схема
Детали
Номер
Наименование детали
Цена
1
Clip, Retaining art. 0623-165
По запросу
2
Шайба гроверная Arctic Cat art. 8051-217
от 882 ₽
3
Boot, Carburetor - Single art. 0670-889
По запросу
4
Insert art. 0623-582
По запросу
5
Hose, Impulse - 25’ art. 0610-007
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
6
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
7
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
8
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
9
Tie, Cable - 4 in. art. 0123-811
По запросу
10
Conduit, Flexible art. 0716-546
По запросу
11
Plate, Mounting art. 0770-492
По запросу
12
Pump, Fuel (inc. 8) art. 1670-161
По запросу
13
Nut w/Washer art. 0623-877
По запросу
14
Carburetor Assembly - TM38-C265 art. 1670-040
По запросу
15
Clamp, Hose art. 0623-652
По запросу
16
Hose, Drain - 1.5 in. art. 0610-442
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
Заклепка Arctic Cat art. 8060-706
от 116 ₽
19
Boot, Carburetor - Twin art. 1670-103
По запросу
20
Clamp, Hose art. 0124-045
По запросу
Другие схемы модели
Карбюратор And Fuel Pump Assembly
