модель 2001 года
- Модель THUNDERCAT
- Код модели THUNDERCAT (S2001TCLCAUST)

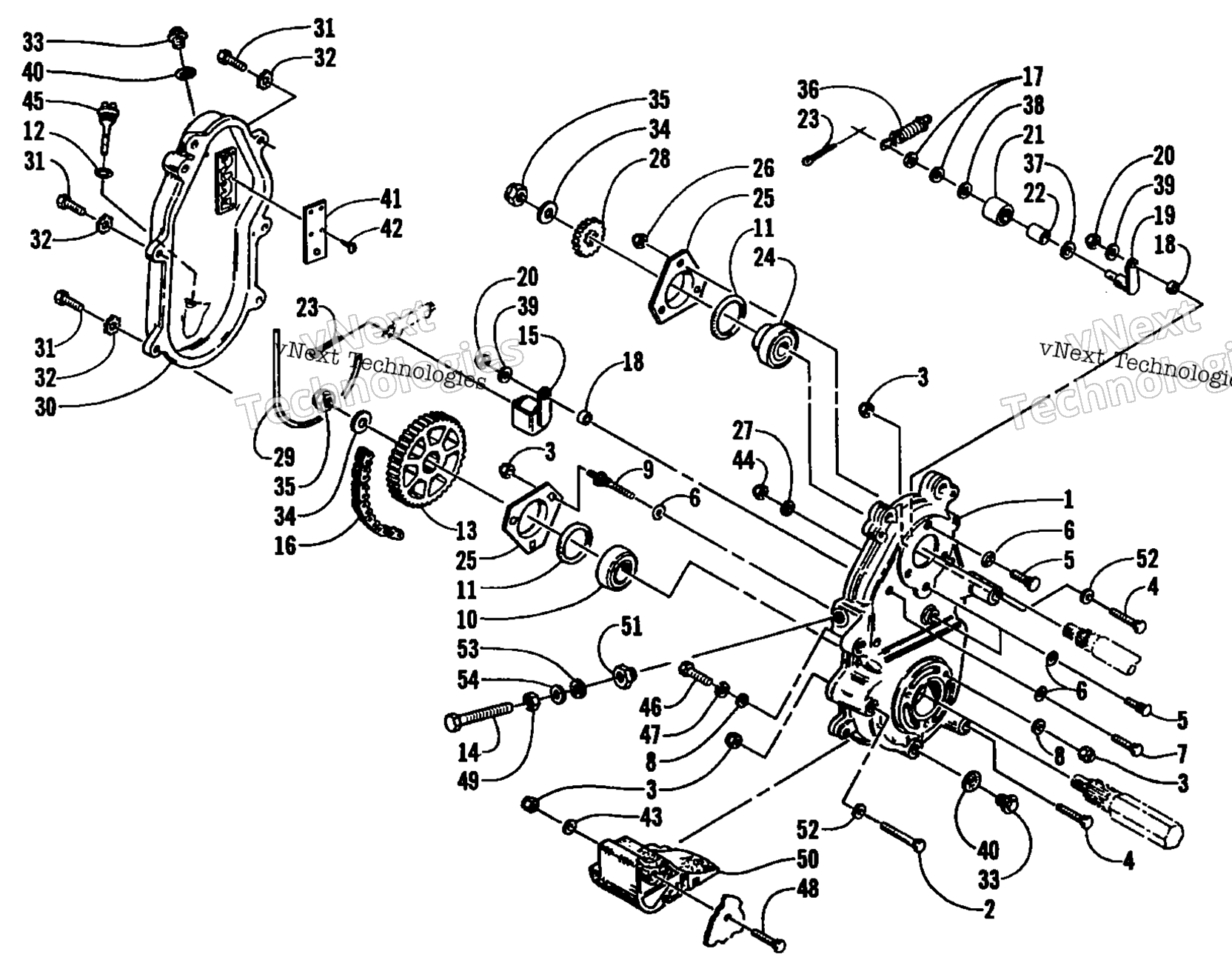

Схема привод / Dropcase узла для THUNDERCAT (S2001TCLCAUST)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase, W/Studs-PTD art. 0702-417
По запросу
2
Bolt, Carriage art. 8011-143
По запросу
3
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
4
Screw, Cap art. 8011-139
По запросу
5
Болт Arctic Cat art. 0123-523
от 578 ₽
6
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
7
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
8
Шайба Arctic Cat art. 8050-247
По запросу
9
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
10
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
11
Кольцо уплотнительное Arctic Cat art. 1670-237
По запросу
12
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
13
Шестерня КПП 39 зубьев Arctic Cat art. 0602-451
от 9 910 ₽
14
Screw, Chain Roller art. 0602-638
По запросу
15
ADJUSTER,CHAIN-MANUAL (BIG BUSHING) art. 0702-324
По запросу
16
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat art. 1602-041
По запросу
16
Цепь КПП Arctic Cat art. 1602-042
По запросу
17
Washer art. 8050-212
По запросу
18
Bushing art. 0602-369
По запросу
19
Arm, Tightener art. 0702-115
По запросу
20
Гайка Arctic Cat art. 0623-122
от 221 ₽
21
Ролик натяжителя цепи ГРМ Arctic Cat art. 0702-129
от 5 093 ₽
22
Подшипник Arctic Cat art. 0602-383
По запросу
23
Pin, Cotter art. 0123-082
По запросу
24
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
25
Пластина Arctic Cat art. 0602-198
По запросу
26
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
27
Шайба Arctic Cat art. 0623-094
от 110 ₽
28
Шестерня КПП, 20 зубьев Arctic Cat art. 0602-456
от 6 731 ₽
28
Sprocket - 24T art. 0602-446
По запросу
29
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
30
COVER,DROPCASE-ASSY-PTD BLK art. 0702-489
По запросу
31
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
32
Шайба Arctic Cat art. 8053-242
По запросу
33
Plug, Drain art. 0623-293
По запросу
34
Washer, Spring art. 0623-231
По запросу
35
Гайка Arctic Cat art. 0623-465
от 987 ₽
36
Spring Assembly art. 0702-130
По запросу
37
Washer art. 0623-283
По запросу
38
Washer art. 0623-284
По запросу
39
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
40
Washer, Fiber art. 0123-641
По запросу
41
COVER, OIL VENT art. 1602-152
По запросу
42
Screw, Self-Tapping art. 0623-081
По запросу
43
Шайба Arctic Cat art. 8050-242
По запросу
44
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
45
Stick, Oil Level art. 0602-462
По запросу
46
Screw, Cap art. 8002-136
По запросу
47
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
48
Bolt, Ribbed art. 8011-137
По запросу
49
Гайка Arctic Cat art. 0123-150
от 116 ₽
50
Защита корпуса КПП Arctic Cat art. 0616-964
По запросу
51
Адаптер натяжителя цепи art. 0602-876
По запросу
52
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
53
Seal art. 2623-057
По запросу
54
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
