модель 2001 года
- Модель THUNDERCAT
- Код модели THUNDERCAT (S2001TCLCAUST)

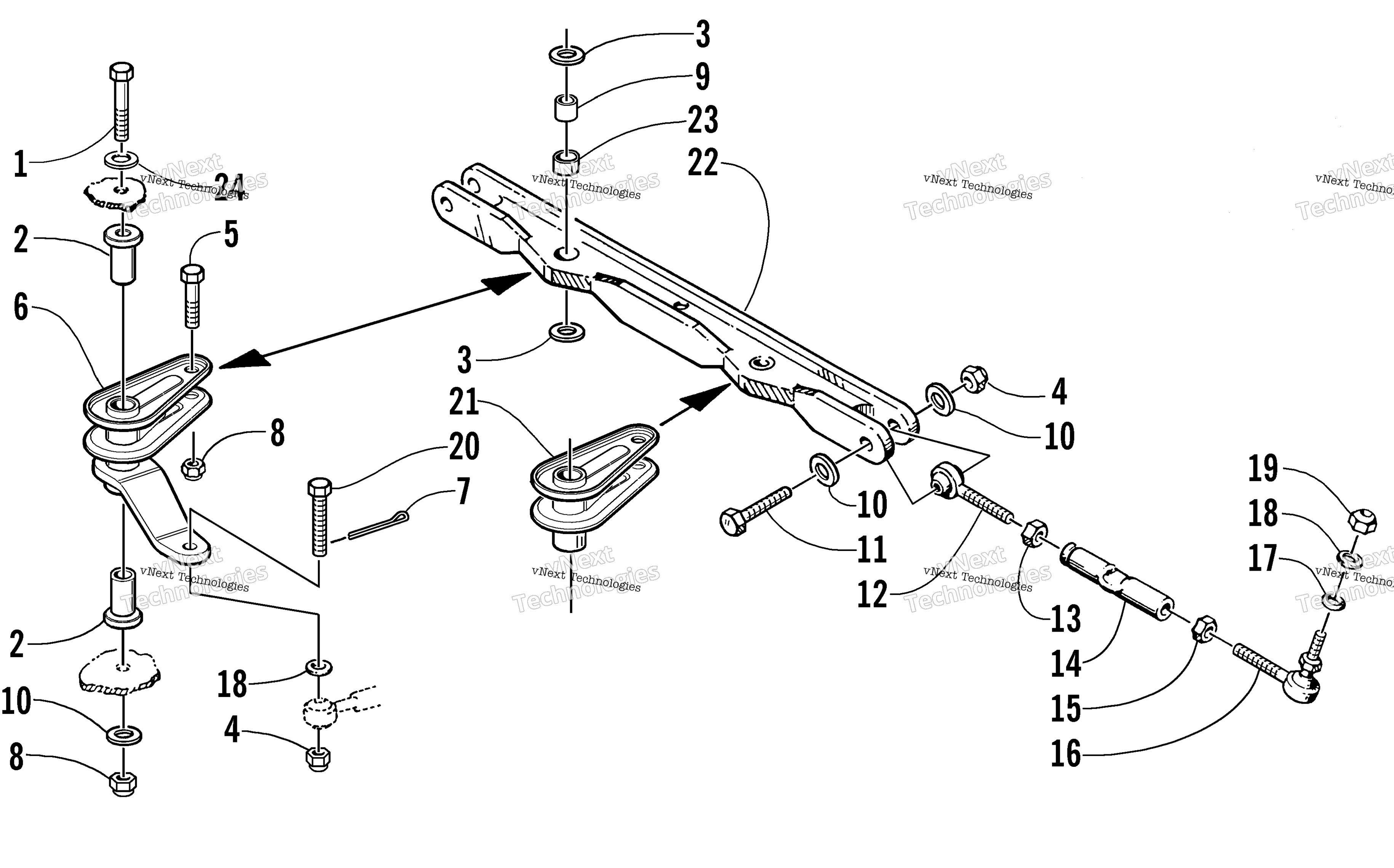

Схема тяга стержень узла для THUNDERCAT (S2001TCLCAUST)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8002-234
По запросу
2
Axle, Powder Metal art. 0605-451
По запросу
3
Washer, Spacer art. 0605-065
По запросу
4
Nut, Lock art. 0623-026
По запросу
5
Screw, Cap art. 8002-225
По запросу
6
Arm, Steering art. 0705-258
По запросу
7
Pin, Cotter art. 0623-175
По запросу
8
Гайка art. 8040-486
По запросу
9
Axle, Spacer art. 0605-066
По запросу
10
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 6 шт.
Подписаться
11
Screw, Cap art. 8002-227
По запросу
12
Ball Joint, Tie Rod - Right art. 0605-202
от 2 395 ₽
13
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
14
Tube, Tie Rod - Spindle art. 0708-389
По запросу
15
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
16
ROD END, 3/8-24 LH W/STUD (RB 0605-511) art. 1605-011
от 1 677 ₽
17
Кольцо уплотнительное Arctic Cat art. 0605-014
По запросу
18
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
19
Гайка Arctic Cat art. 0623-025
от 326 ₽
20
Screw, Cap art. 0623-436
По запросу
21
Arm, Steering - Idler art. 0705-210
По запросу
22
Drag Link (inc. 23) art. 0705-154
По запросу
23
Bearing art. 0605-107
По запросу
24
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
