модель 2001 года
- Модель THUNDERCAT
- Код модели THUNDERCAT (S2001TCLCAUST)

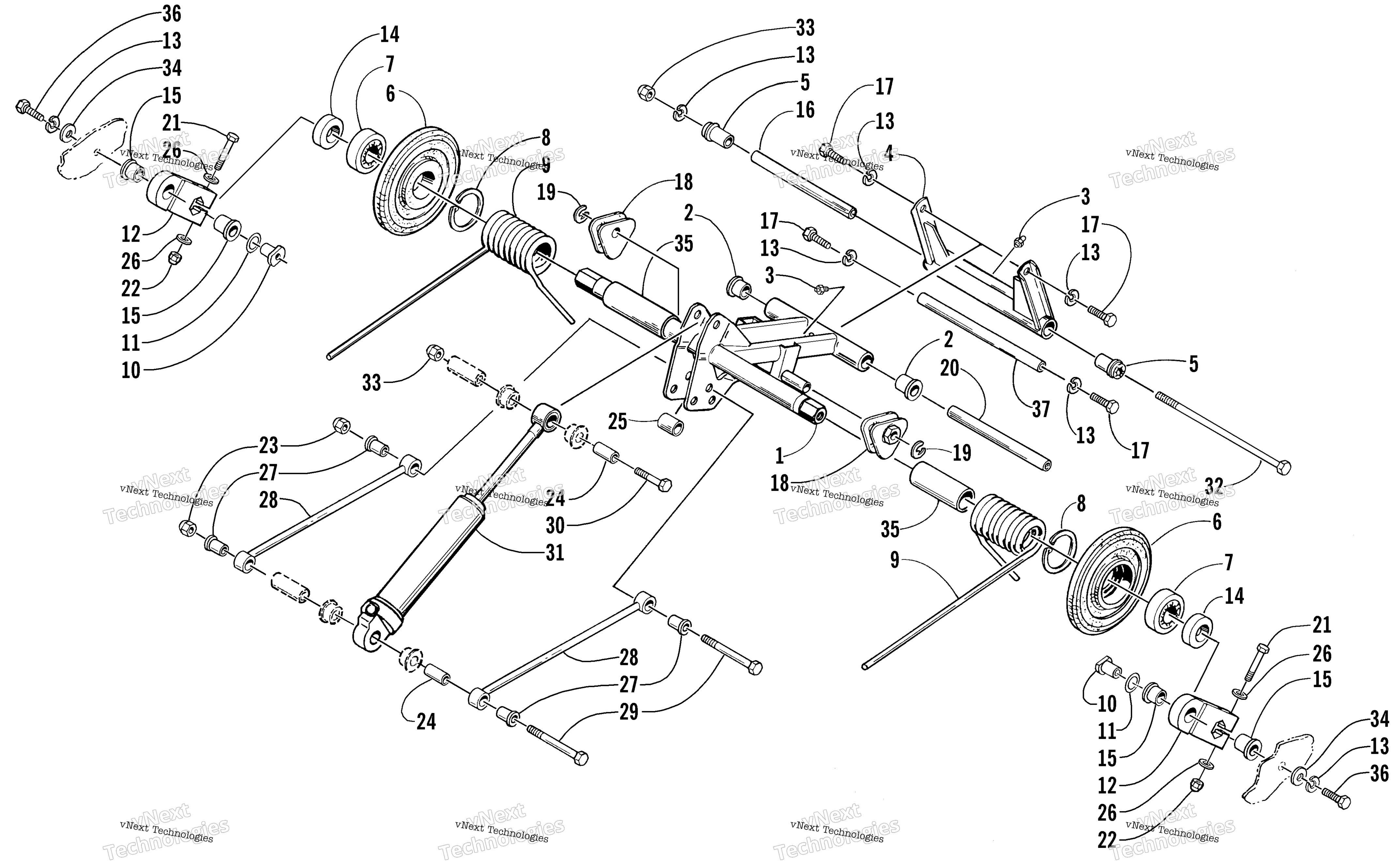

Схема задней части Suspension Rear Arm Assembly для THUNDERCAT (S2001TCLCAUST)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, IDLER,FAB (HEX) BLK (inc. 2 and 3) art. 0704-633
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Fitting, Grease art. 9916-963
По запросу
4
Arm, Rear (inc. 3) art. 0704-459
По запросу
5
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
6
Wheel, Idler (inc. 7-8) art. 1604-690
от 3 800 ₽
7
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
8
Ring, Retaining art. 0123-798
По запросу
9
SPRING,SUSPENSION-RH-.452-PTD BLK art. 0704-938
По запросу
9
SPRING,SUSPENSION-LH-.452-PTD BLK art. 0704-939
По запросу
10
Axle, Powder Metal art. 1604-181
По запросу
11
Шайба Arctic Cat art. 1604-187
от 368 ₽
12
Arm, Pivot Idler (inc. 15) art. 0704-502
По запросу
13
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
14
Spacer, Pivot Idler Arm art. 1604-507
По запросу
15
Втулка Arctic Cat art. 1604-202
По запросу
16
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
17
Screw, Cap art. 8012-223
По запросу
18
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
18
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
19
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
20
Axle, Aluminum art. 1604-208
По запросу
21
Болт 5/16-18 X2.25 Arctic Cat art. 8002-138
от 263 ₽
22
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
23
Nut, Hex - Thin Lock art. 8041-486
По запросу
24
Sleeve, Shock art. 0604-644
По запросу
25
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
26
Шайба Arctic Cat art. 8050-242
По запросу
27
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
28
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
29
Screw, Cap art. 8002-233
По запросу
30
Screw, Cap art. 8002-227
По запросу
31
Shock Absorber - Rear Arm art. 0704-469
По запросу
32
SCREW,CAP-HH 3/8-16X10 GR 8 Z&Y art. 0623-782
По запросу
33
Гайка art. 8040-486
По запросу
34
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
35
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
36
Болт art. 8002-224
По запросу
37
Axle, Inner art. 0704-501
По запросу
