модель 2001 года
- Модель THUNDERCAT
- Код модели THUNDERCAT (S2001TCLCAUST)

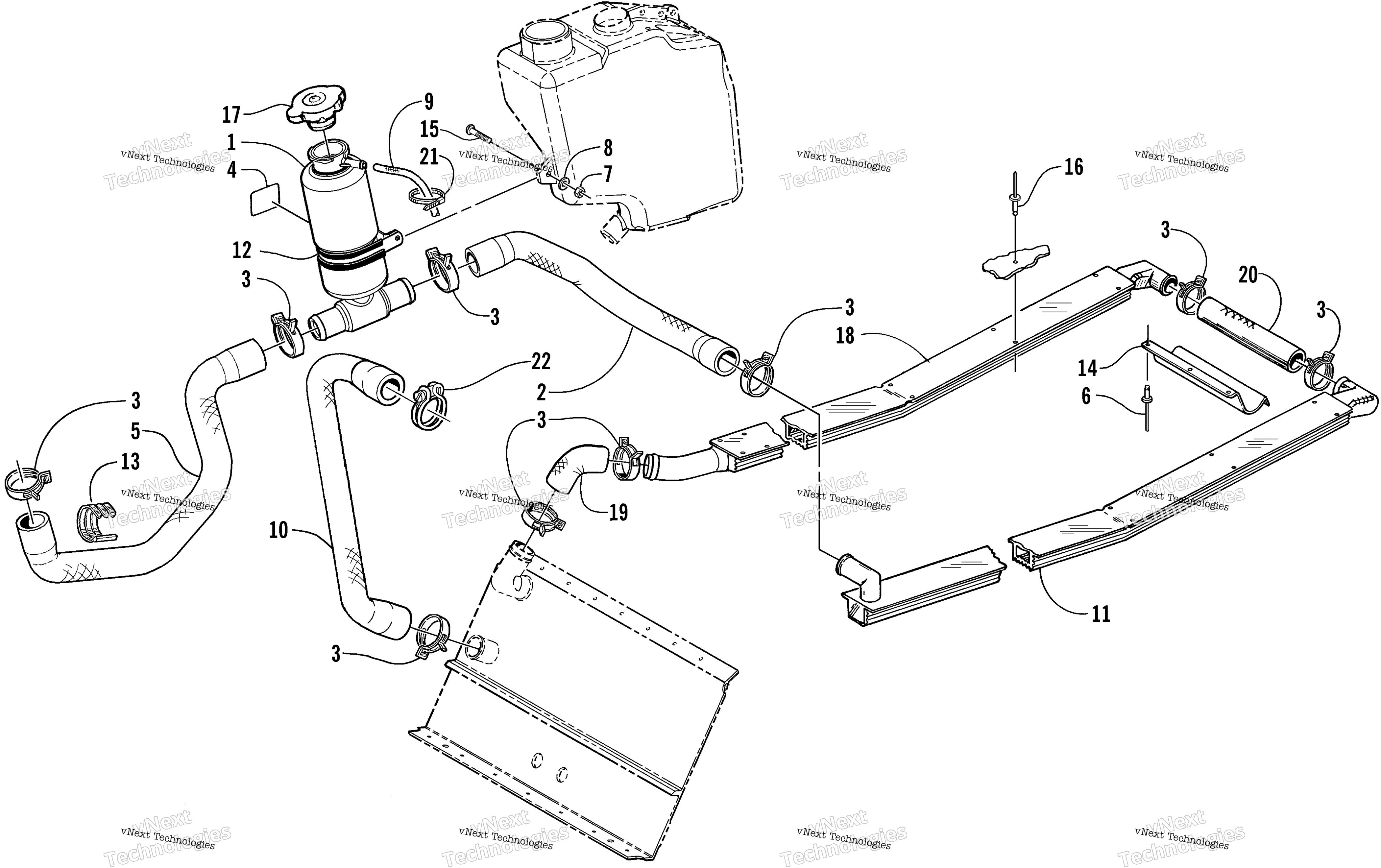

Схема системы охлаждения Assembly для THUNDERCAT (S2001TCLCAUST)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Coolant art. 1606-396
По запросу
2
Hose, Coolant Tank/Left Heat Exchanger art. 0610-379
По запросу
3
Clamp, Hose art. 0623-736
По запросу
4
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
5
Hose, Coolant Tank/Engine art. 0610-376
По запросу
6
Клепка Arctic Cat art. 8060-504
от 116 ₽
7
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
8
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
9
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
9
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
10
Hose, Coolant - Engine/ Front Heat Exchanger art. 0610-377
По запросу
11
Heat Exchanger - Left Tube art. 0716-921
По запросу
12
Clamp, Routing art. 0623-761
По запросу
13
Tie, Cable - Triple art. 0623-540
По запросу
14
Guard, Coolant Hose art. 0616-810
По запросу
15
Screw, Machine art. 8017-580
По запросу
16
Заклепка Arctic Cat art. 8060-706
от 116 ₽
17
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
18
Heat Exchanger - Right Tube art. 0716-920
По запросу
19
Hose, Coolant - Front Heat Exchanger/Rear Heat Exchanger art. 0610-244
По запросу
20
Hose, Coolant - Rear art. 0610-215
По запросу
21
Зажим Arctic Cat art. 0123-788
По запросу
22
Clamp, Hose art. 0623-424
По запросу
