модель 2001 года
- Модель THUNDERCAT
- Код модели THUNDERCAT (S2001TCLCAUST)

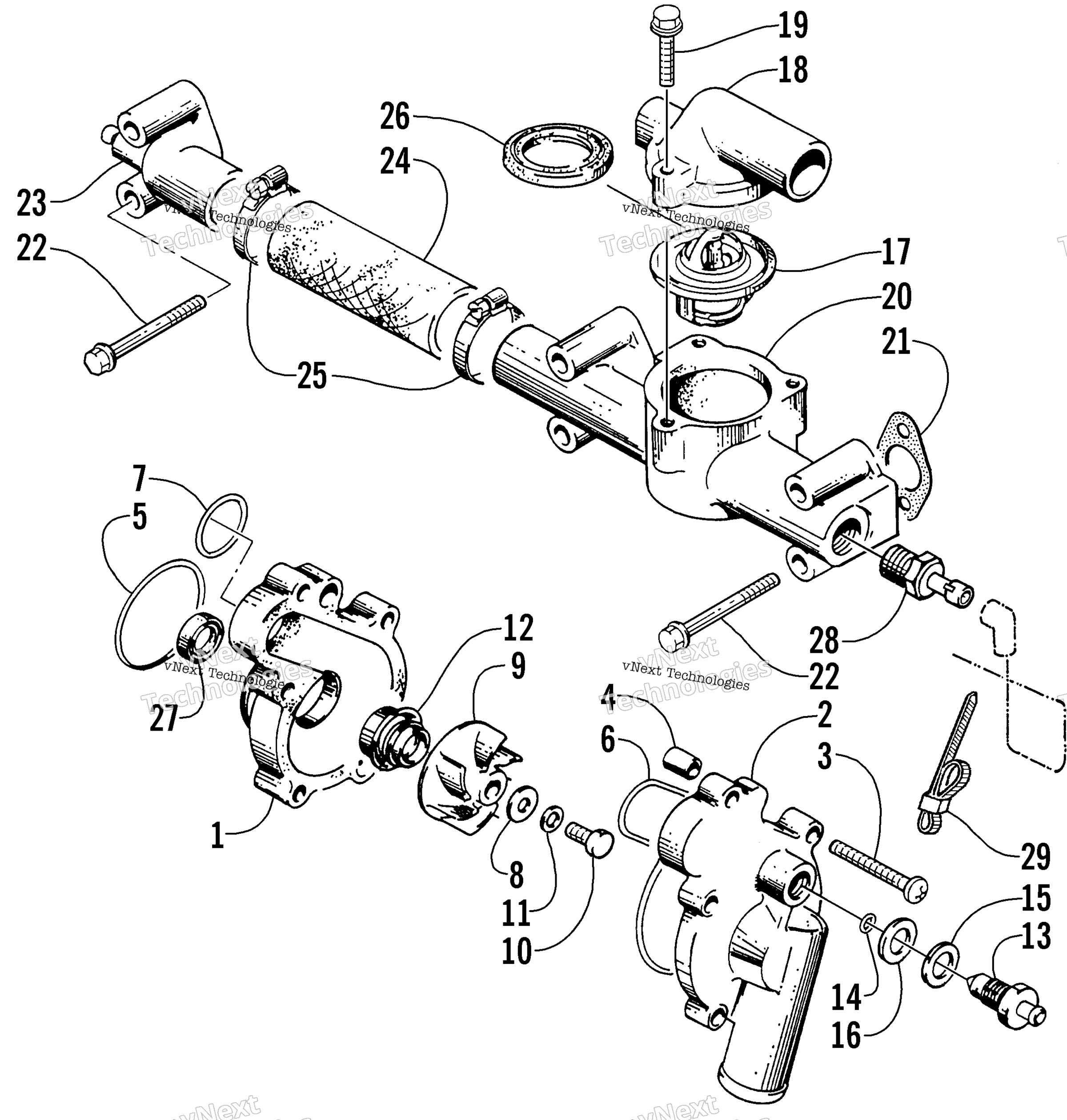

Схема системы охлаждения Pump/Water Manifold для THUNDERCAT (S2001TCLCAUST)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Water Pump art. 3004-181
По запросу
2
Cover, Water Pump art. 3004-182
По запросу
3
Screw art. 3007-491
По запросу
4
Pin, Case art. 3002-012
По запросу
5
O-Ring, Case art. 3005-303
По запросу
6
O-Ring, Cover art. 3004-183
По запросу
7
O-Ring art. 3004-521
По запросу
8
Washer art. 3003-432
По запросу
9
Impeller art. 3004-184
По запросу
10
Bolt, Shaft art. 3003-426
По запросу
11
Washer, Shaft art. 3003-431
По запросу
12
Seal, Mechanical Water Pump art. 3005-909
По запросу
13
DRAIN,WATER art. 3003-618
По запросу
14
O-Ring art. 3005-226
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 1 шт.
15
Washer, Lock art. 3004-472
По запросу
16
Washer - 12 mm art. 3007-716
По запросу
17
Thermostat art. 3004-509
По запросу
18
Cap, Thermostat art. 3003-924
По запросу
19
Bolt art. 3007-380
По запросу
20
MANIFOLD,THERMOSTAT 17631-91B02 art. 3004-759
По запросу
21
GASKET, THERMOSTAT MANIFOLD art. 3004-260
По запросу
22
Bolt art. 3007-386
По запросу
23
Manifold, Water Outlet art. 3004-214
По запросу
24
Hose, Water Outlet art. 3004-187
По запросу
25
Хомут Arctic Cat art. 3004-786
от 1 596 ₽
26
Gasket, Thermostat art. 3003-495
По запросу
27
Сальник помпы Arctic Cat art. 3007-431
от 136 ₽
Аналог
5 110 ₽
Требуется 1 шт.
28
Switch, Temperature art. 0630-140
По запросу
29
Cable, Tie - Double Loop art. 0623-285
По запросу
