модель 2001 года
- Модель THUNDERCAT
- Код модели THUNDERCAT (S2001TCLCAUST)

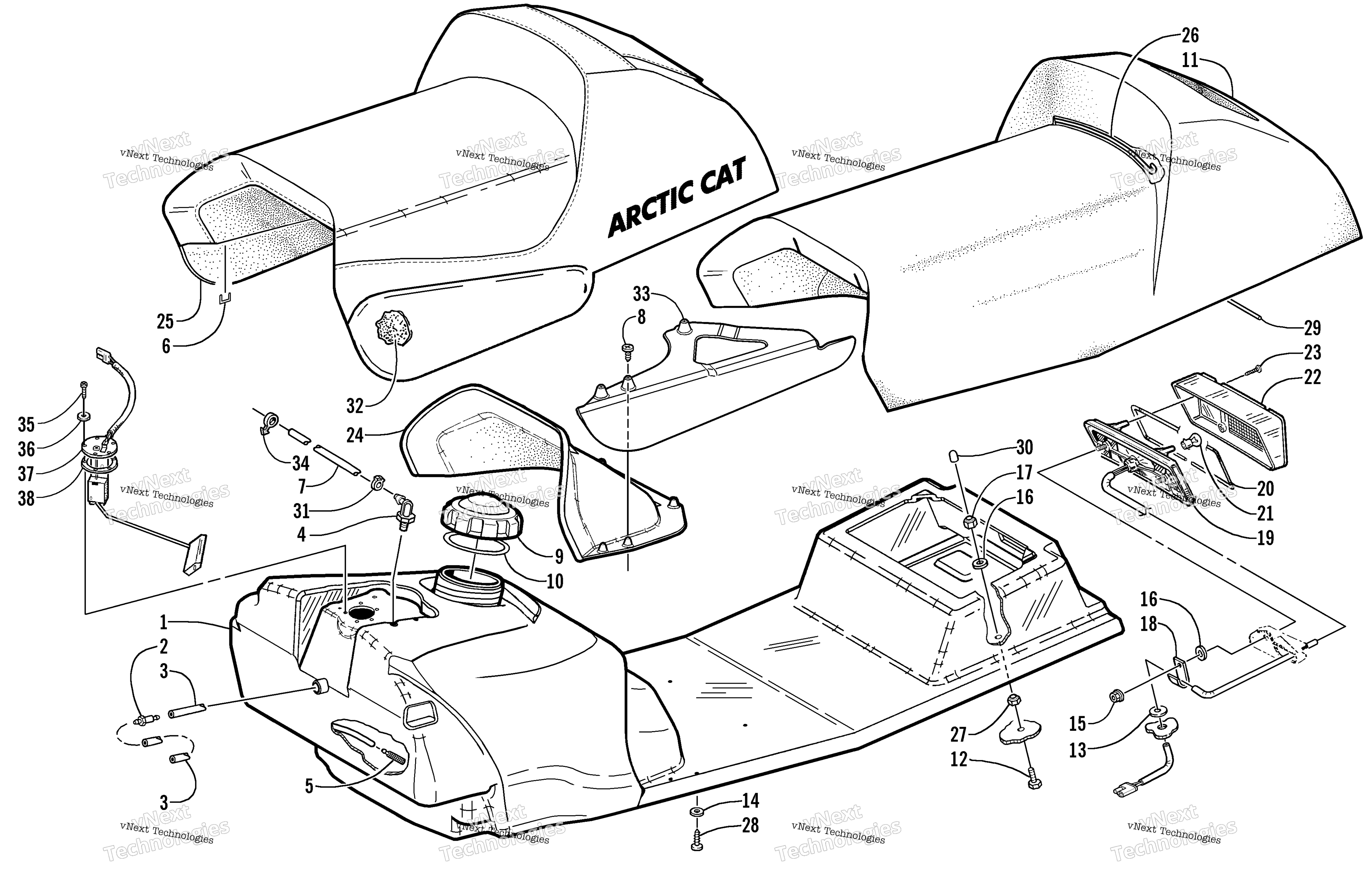

Схема топливный Tank, Seat, и Taillight узла для THUNDERCAT (S2001TCLCAUST)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 0718-106
По запросу
1
TANK,GAS-ASSY - TRPL’S/ZL550 ESR (inc. 2-5) art. 0770-508
По запросу
2
Outlet, Tank art. 1670-173
По запросу
3
Hose, Gas Line - 25’ art. 0610-008
По запросу
3
Hose, Gas - 100 ft art. 0610-017
По запросу
4
VENT,GAS TANK art. 0670-572
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Staple art. 0624-528
По запросу
7
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
7
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
8
Screw, Self-Tapping art. 0623-309
По запросу
9
Крышка бензобака art. 0470-541
По запросу
10
Gasket, Gas Tank Cap art. 1670-228
По запросу
11
Foam, Seat Cushion art. 1706-282
По запросу
12
Screw, Cap art. 8002-042
По запросу
13
Seal, Foam - Seat-Base art. 0617-136
По запросу
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Nut art. 0623-038
от 110 ₽
16
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
17
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
18
Зажим Arctic Cat art. 1623-984
По запросу
19
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
20
Gasket, Taillight Lens art. 0609-092
По запросу
21
Лампочка Arctic Cat art. 0109-460
от 221 ₽
22
Стекло заднего фонаря art. 0609-090
По запросу
23
Screw, Retaining art. 0609-093
По запросу
24
Insert, Seat Foam art. 1606-126
По запросу
25
Cover, Seat - w/Decal art. 1706-849
По запросу
26
Wire, Seat art. 1606-150
По запросу
27
Nut, Lock art. 8041-366
По запросу
28
Screw, Self-Tapping art. 0623-783
По запросу
29
Wire, Seat art. 0606-057
По запросу
30
Cap, Protector art. 0623-404
По запросу
31
Хомут Arctic Cat art. 0623-063
от 683 ₽
32
Foam, Tunnel Pad art. 0617-297
По запросу
33
Insert, Seat Pad - Right art. 1606-518
По запросу
33
Insert, Seat Pad - Left art. 1606-519
По запросу
34
Clip, Routing Optional art. 0623-101
По запросу
35
Screw, Machine art. 0624-312
По запросу
36
Washer, Nylon art. 0623-371
По запросу
37
Sender, Fuel Level (inc. 38) art. 0620-255
По запросу
38
Gasket, Fuel Level Sender art. 0670-474
По запросу
