модель 2002 года
- Модель Z370
- Код модели Z 370 (S2002ZAAFCUSG)

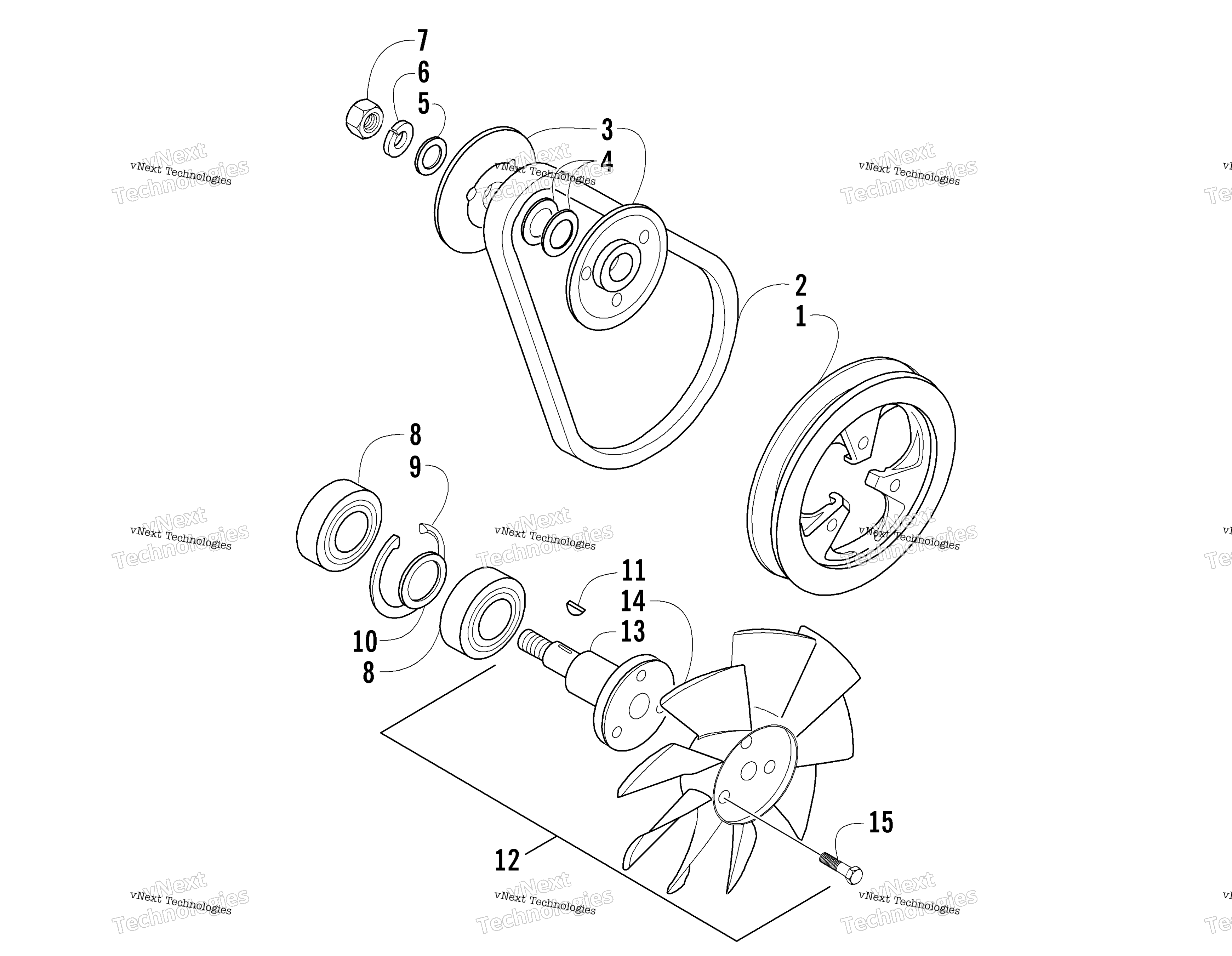

Схема системы охлаждения FAN для Z 370 (S2002ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Pulley, Drive (High Speed) Optional art. 3005-743
По запросу
1
PULLEY,COOLING FAN DRIVE (Low Speed) art. 3005-702
По запросу
2
Belt (High Speed) Optional art. 3002-156
По запросу
2
Belt (Low Speed) art. 3002-854
По запросу
3
Pulley - Half art. 3002-782
По запросу
4
SHIM 16X25X.5 SPG STL(WASHER) art. 3002-728
По запросу
5
Washer art. 3004-571
По запросу
6
Lock Washer art. 3007-424
По запросу
7
Nut,10MM art. 3004-989
По запросу
8
Bearing art. 3002-750
По запросу
9
CIRCLIP,FASTENER art. 3004-479
По запросу
10
Spacer art. 3005-374
По запросу
11
KEY(FASTENER) art. 3000-266
По запросу
12
FAN ASSY,COOLING (inc. 13-15) art. 3003-285
По запросу
13
Shaft art. 3003-009
По запросу
14
Fan art. 3003-008
По запросу
15
Bolt art. 3005-180
По запросу
