модель 2002 года
- Модель Z370
- Код модели Z 370 (S2002ZAAFCUSG)

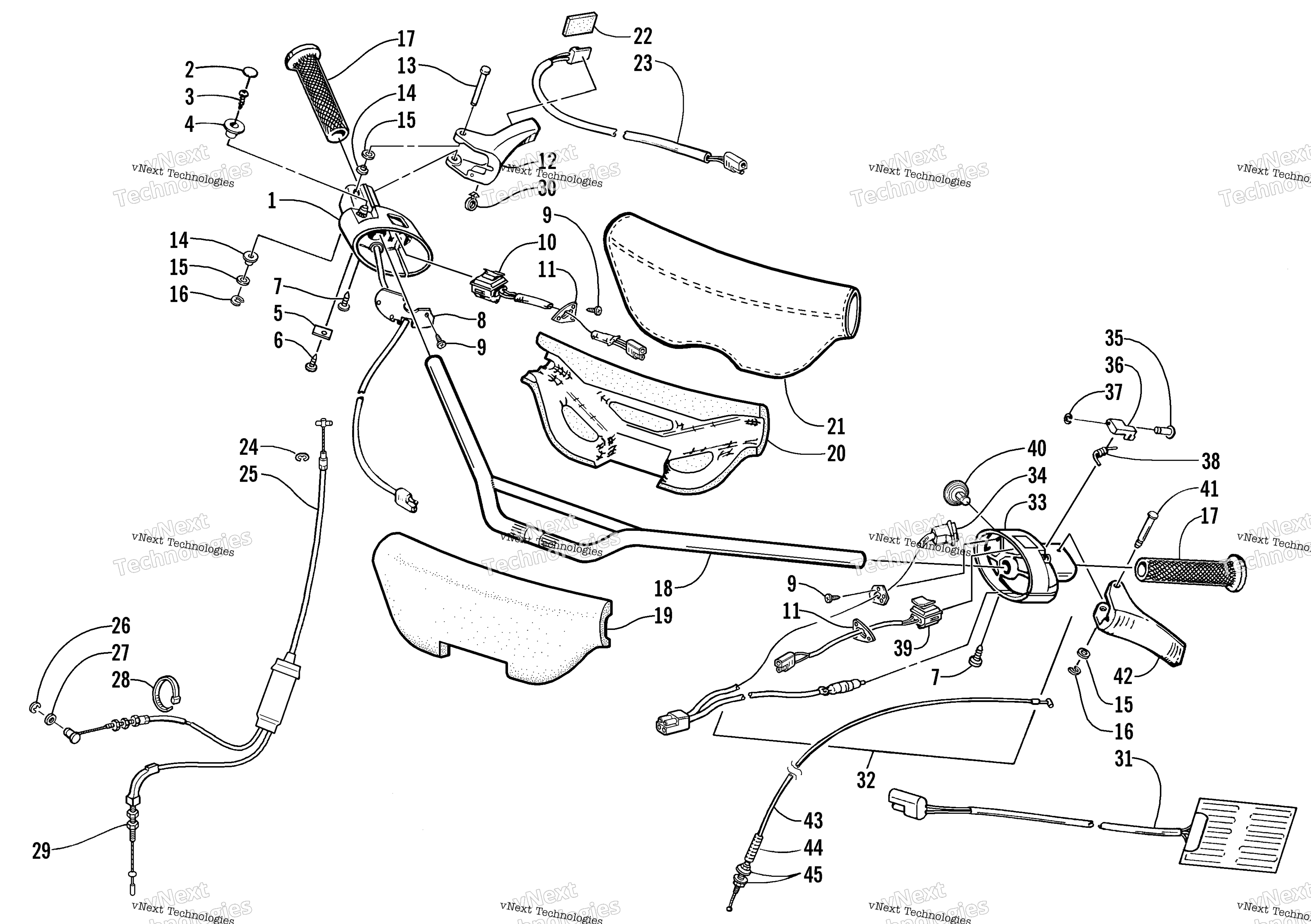

Схема руля And Controls для Z 370 (S2002ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Control, Throttle - w/"ON/OFF" (inc. 2-6, one No. 7, 8, eight No. 9, 10, and one No. 11) art. 0609-387
По запросу
2
Decal, Plate - Emergency Stop art. 0609-283
По запросу
3
Screw, Self - Tap PH-3MMX10MM art. 0609-612
По запросу
4
Knob, Emergency Stop art. 0609-282
По запросу
5
Clamp, Harness - Single art. 0609-319
По запросу
6
Screw, Self-Tapping art. 0609-321
По запросу
7
Screw, Retaining art. 0609-085
По запросу
8
Cover, Throttle Switch art. 0609-316
По запросу
9
Screw, Self-Tapping art. 0609-312
По запросу
10
Switch, Thumbwarmer Assembly (inc. one No. 11 and three No. 9) art. 0609-384
По запросу
11
Plate, Cover art. 0609-378
По запросу
12
Lever, Throttle art. 0609-257
По запросу
13
Axle, Lever - Throttle art. 0609-317
По запросу
14
Seal art. 0609-038
По запросу
15
Washer art. 0609-036
По запросу
16
Ring, Retaining art. 0609-040
По запросу
17
Грипса Arctic Cat art. 2606-084
от 1 544 ₽
18
Handlebar art. 0705-360
По запросу
19
Pad, Handlebar - Front art. 0605-354
По запросу
20
Pad, Handlebar - Rear art. 0605-353
По запросу
21
WRAP,HANDLEBAR-W/EMBOSS (Black) art. 0705-285
По запросу
21
Wrap, Handlebar (Platinum) (ES) art. 0705-824
По запросу
22
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
23
Element, Thumbwarmer art. 0609-372
По запросу
24
Ring, Retaining art. 0123-231
По запросу
25
Cable, Throttle art. 0687-084
По запросу
26
Стопор Arctic Cat art. 0124-057
от 160 ₽
27
Washer art. 0124-056
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Nut, Jam art. 0623-464
По запросу
30
Clip, Wire art. 0623-262
По запросу
31
ELEMENT,HW-ON/OFF W/O CAP(-374) art. 0609-552
По запросу
32
Switch, Brake - Assembly (inc. one No. 7, seven No. 9, one No. 11, and 33-40) art. 0609-393
По запросу
33
Housing, Brake Switch art. 0609-478
По запросу
34
Switch, Dimmer - Brake art. 0609-452
По запросу
35
Pin, Actuator art. 0609-050
По запросу
36
Actuator, Brake - Parking art. 0609-314
По запросу
37
Ring, Retaining art. 0609-051
По запросу
38
Spring, Actuator art. 0609-313
По запросу
39
Switch, Handwarmer Assembly (inc. three No. 9 and one No. 11) art. 0609-385
По запросу
40
Кнопка переключения света Arctic Cat art. 0609-474
от 1 491 ₽
41
Axle, Lever - Brake art. 0609-315
По запросу
42
Lever, Brake art. 0609-266
По запросу
43
Cable, Brake art. 0687-089
По запросу
44
Spring, Brake Cable art. 0109-194
По запросу
45
Nut, Flange art. 0123-406
По запросу
