модель 2002 года
- Модель Z370
- Код модели Z 370 (S2002ZAAFCUSG)

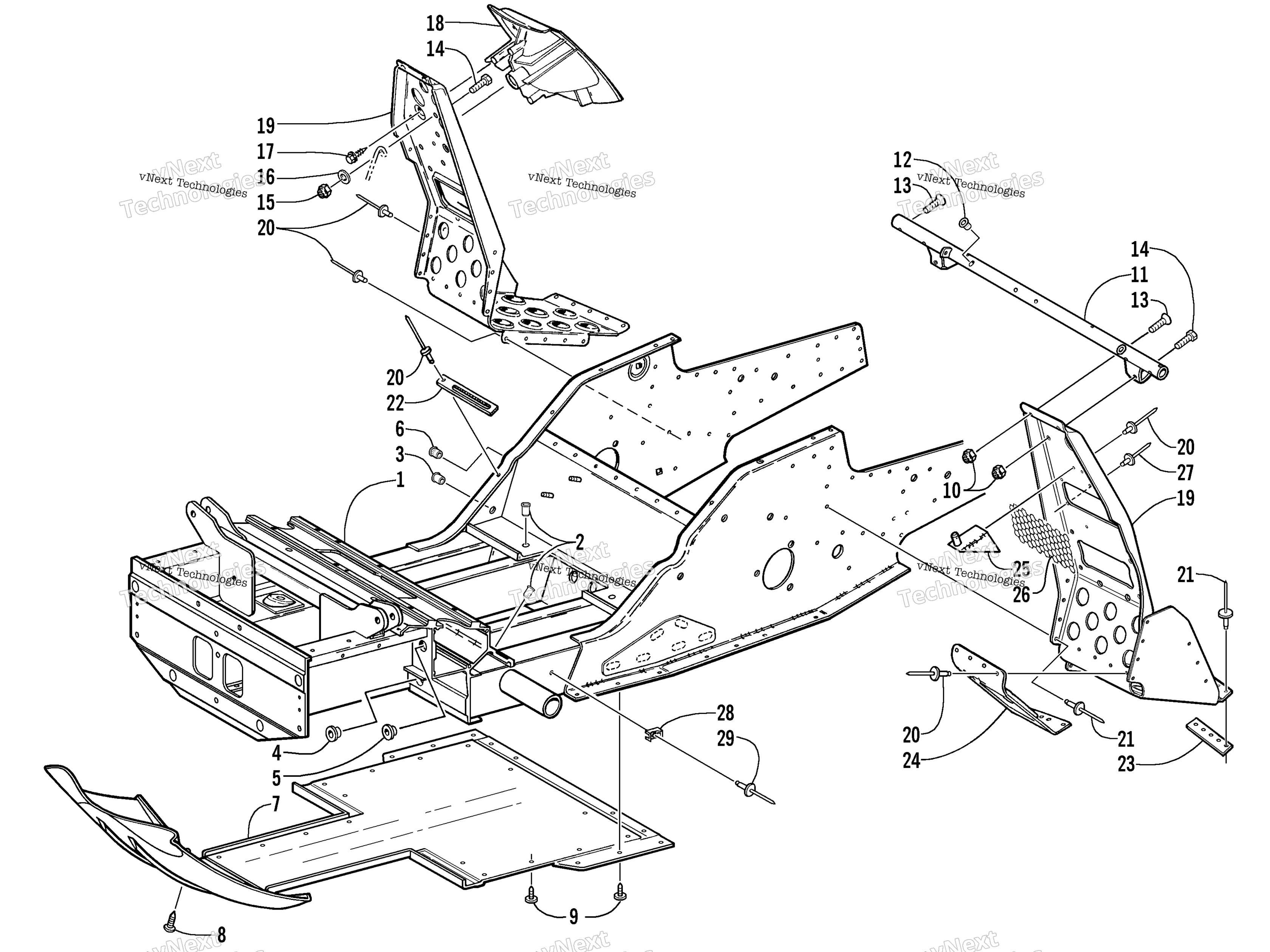

Схема передней части Frame And Footrest Assembly для Z 370 (S2002ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (inc. 2-6) art. 0707-618
По запросу
2
Insert art. 0623-699
По запросу
3
Insert art. 0623-582
По запросу
4
Insert, Lower A-Arm Mount art. 0607-420
По запросу
5
Insert, Upper A-Arm Mount art. 0607-421
По запросу
6
Insert art. 0623-581
По запросу
7
Belly Pan - Center Black art. 1606-719
По запросу
8
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Nut, Lock art. 8041-366
По запросу
11
Support, Steering - Assembly (inc. 12) art. 0705-426
По запросу
12
Insert art. 0623-779
По запросу
13
Screw, Machine art. 8019-614
По запросу
14
Screw, Cap art. 8002-041
По запросу
15
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
16
Washer art. 8050-212
По запросу
17
Screw, Self-Tapping art. 0623-297
По запросу
18
Cup, Recoil Rope art. 1606-062
По запросу
19
Footrest - Left art. 1706-885
По запросу
19
Footrest - Right Black art. 1706-884
По запросу
20
Rivet art. 8060-506
По запросу
21
Заклепка Arctic Cat art. 8060-706
от 116 ₽
22
Зажим Arctic Cat art. 1623-984
По запросу
23
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
24
Plate, Backing - Left Black art. 1706-887
По запросу
24
Plate, Backing - Right Black art. 1706-886
По запросу
25
Bracket, Mounting - Guard art. 0705-173
По запросу
26
SCREEN,GUARD-PTD BLK art. 2706-133
По запросу
27
Заклепка Arctic Cat art. 8060-706
от 116 ₽
28
Spacer art. 0623-228
По запросу
29
Rivet art. 8060-428
По запросу
