модель 2002 года
- Модель Z370
- Код модели Z 370 (S2002ZAAFCUSG)

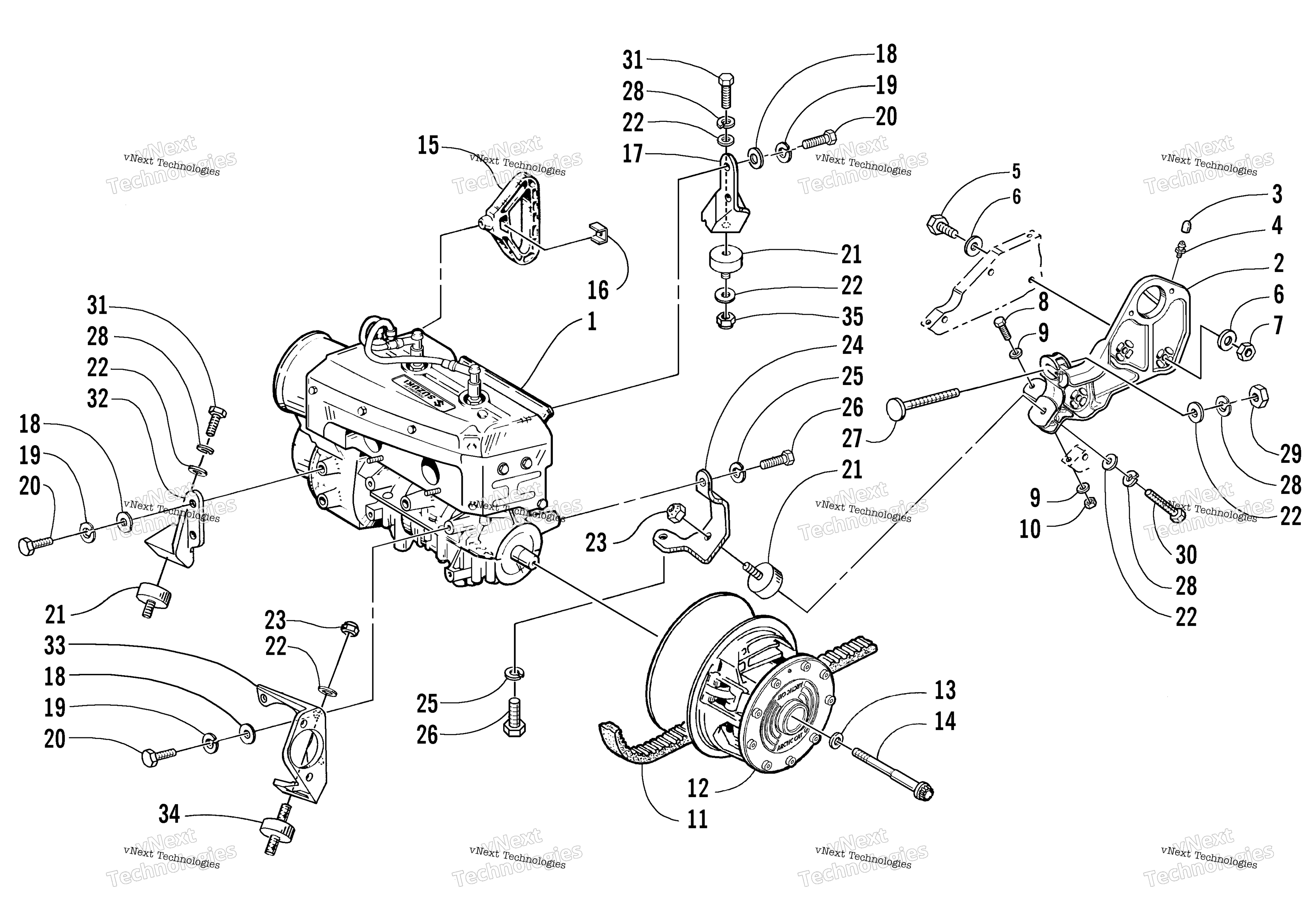

Схема двигателя And Related Parts для Z 370 (S2002ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE, 370 F/C-08 PROD art. 0662-497
По запросу
2
Bracket, Engine Mounting/Bearing Support (inc. 3-4) art. 0708-140
По запросу
3
Cap art. 0623-904
По запросу
4
Fitting, Grease art. 0623-899
По запросу
5
Screw, Cap art. 8002-225
По запросу
6
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
7
Nut, Lock art. 0623-026
По запросу
8
Screw, Cap art. 8002-041
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
Ремень вариатора Arctic Cat art. 0627-021
По запросу
12
Kit, Drive Clutch-UNCAL-8.25 30MM/D art. 0746-839
По запросу
13
Washer, High Collar art. 0623-210
По запросу
14
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
15
Handle, Recoil art. 0636-363
По запросу
16
Cap, Recoil Handle art. 0606-885
По запросу
17
Bracket, Engine Mounting - Right - Rear art. 0708-048
По запросу
18
Шайба Arctic Cat art. 8050-247
По запросу
19
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
20
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
21
Mount, Engine art. 0608-217
от 2 100 ₽
Аналог
Опора (подушка) двигателя Arctic Cat ( 0608-217 )
art. SM-09555-1
1 130 ₽
Требуется 3 шт.
Подписаться
22
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 1 шт.
Подписаться
23
Гайка art. 8040-486
По запросу
24
BRKT,MTG-ENG-LH REAR-PTD BLK art. 0708-412
По запросу
25
Washer, Spring Lock art. 8051-332
По запросу
26
Screw, Cap art. 8002-402
По запросу
27
Bumper, Torque - Engine art. 0608-197
По запросу
28
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
29
Гайка Arctic Cat art. 8042-486
от 263 ₽
30
Screw, Cap art. 8002-226
По запросу
31
Screw, Cap art. 8002-222
По запросу
32
Bracket, Engine Mounting - Right - Front art. 0708-050
По запросу
33
Bracket, Engine Mounting - Left - Front art. 0608-287
По запросу
34
Mount, Engine - Double Male art. 0608-118
По запросу
35
Nut, Hex - Thin Lock art. 8041-486
По запросу
