модель 2002 года
- Модель Z370
- Код модели Z 370 (S2002ZAAFCUSG)

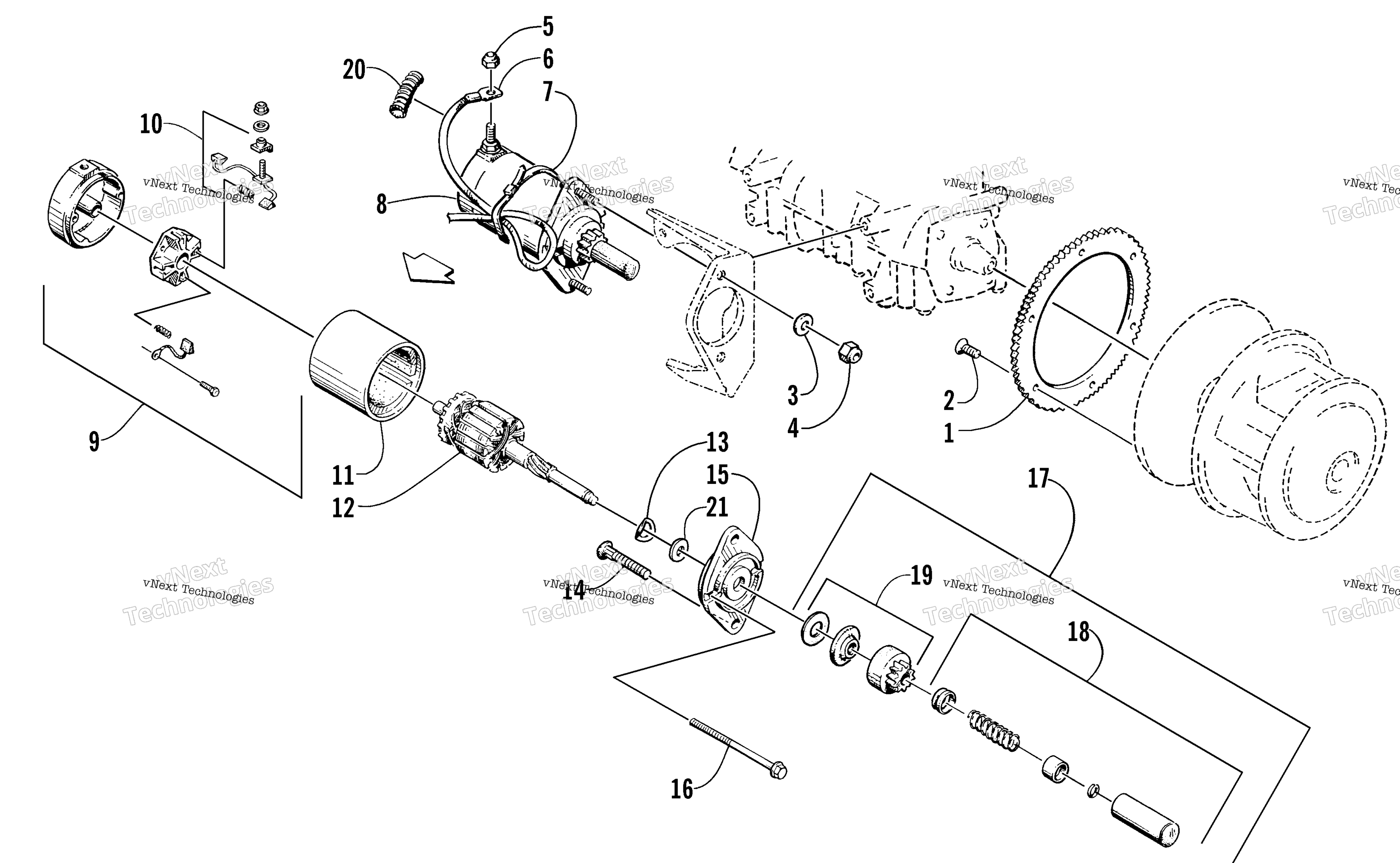

Схема электрооборудования Start - Starter Motor Assembly для Z 370 (S2002ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
KIT, ELECTRIC START - 01 Z370/Z440 art. 1639-908
По запросу
1
Gear, Ring art. 0645-168
По запросу
2
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
3
Шайба Arctic Cat art. 8050-242
По запросу
4
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
5
Гайка Arctic Cat art. 0623-122
от 221 ₽
6
Cable, Solenoid/Starter Motor art. 0645-244
По запросу
7
Tie, Cable art. 0623-144
По запросу
8
Кит стартера + маховик + кронштейны + реле Arctic Cat art. 0745-434
от 1 162 ₽
9
CAP, COMMUTATOR-HD F/C ES (inc. 10) art. 0645-277
По запросу
10
Kit, Brush & Springs art. 0645-275
По запросу
12
Armature art. 0645-189
По запросу
13
Шайба art. 0645-126
По запросу
14
Bolt, Ribbed art. 0623-093
По запросу
15
Cap, Drive art. 0645-188
По запросу
16
Bolt, Starter Motor art. 0645-191
По запросу
17
Ремкомплект бендикса стартера Arctic Cat art. 0745-224
от 2 610 ₽
18
Pinion Stopper - Assembly art. 0645-186
По запросу
19
Шестерня бендикса стартера 9 зубьев Arctic Cat art. 0637-265
от 2 610 ₽
20
Conduit, Flexible art. 0716-391
По запросу
21
Шайба Arctic Cat art. 0645-127
от 168 ₽
