модель 2002 года
- Модель Z370
- Код модели Z 370 (S2002ZAAFCUSG)

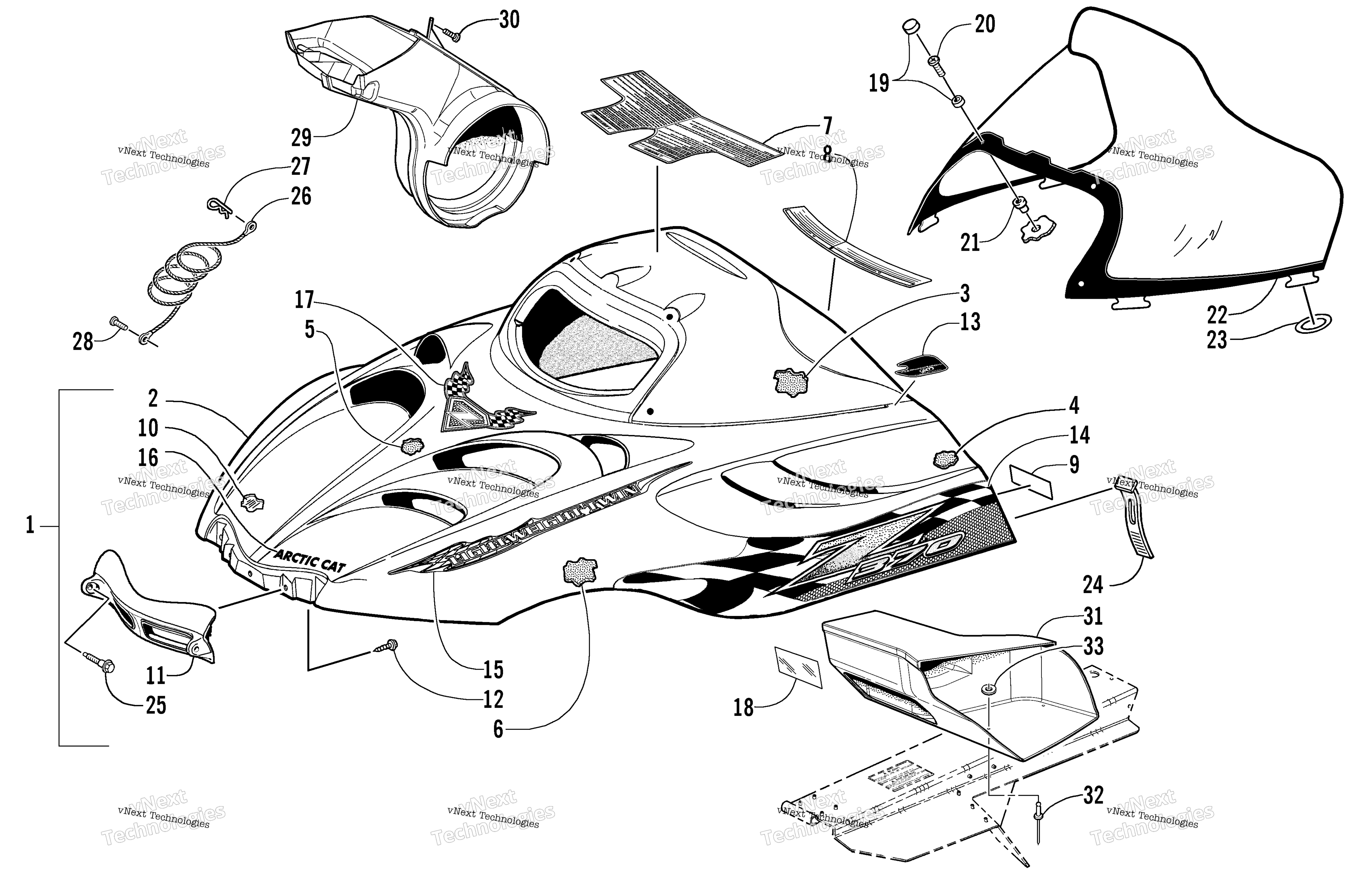

Схема Hood и Windshield узла для Z 370 (S2002ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Amethyst) (inc. 2-17) (ES) art. 1718-070
По запросу
1
Hood w/Decals (Green) (inc. 2-17) art. 1718-058
По запросу
2
Hood w/o Decals (Amethyst) (inc. 3-13) (ES) art. 0718-910
По запросу
2
Hood w/o Decals - Green (Green) (inc. 3-13) art. 1718-103
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
4
Foam, Hood - Rear - Right art. 0617-322
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Middle art. 0617-328
По запросу
6
Foam, Hood - Front - Right art. 0617-326
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
11
Накладка капота art. 1606-720
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Decal, "ACT" - Hood - Left art. 4611-335
По запросу
13
Decal, "ACT" - Hood - Right art. 4611-334
По запросу
14
Decal, Hood - Lower Left (ES) art. 4611-269
По запросу
14
Decal, Hood - Lower Right (ES) art. 4611-268
По запросу
14
Decal, Hood - Lower Left art. 4611-215
По запросу
14
Decal, Hood - Lower Right art. 4611-214
По запросу
15
Decal, Hood - Upper Right art. 4611-216
По запросу
15
Decal, Hood - Upper (ES) art. 4611-266
По запросу
15
Decal, Hood - Upper Left art. 4611-217
По запросу
16
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
16
Decal, "Arctic Cat" - Hood (ES) art. 4611-271
По запросу
17
Decal, Hood - Crest (ES) art. 4611-270
По запросу
17
Decal, Hood - Crest art. 4611-218
По запросу
18
Foil, Protective art. 0706-548
По запросу
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine art. 0623-902
По запросу
21
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
22
WINDSHIELD, W/SCREEN-GREEN (ES) art. 3606-043
По запросу
22
Windshield art. 2606-414
По запросу
23
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
24
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
25
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
26
Cable, Hood art. 1606-158
По запросу
27
Clip, Hairpin art. 0623-805
По запросу
28
Screw, Self-Tapping art. 0623-057
По запросу
29
Duct, Air-In art. 1606-829
По запросу
30
Screw, Self-Tapping art. 0623-257
По запросу
31
Duct, Air-Out art. 1606-872
По запросу
32
Rivet art. 8060-506
По запросу
33
Washer, Flat art. 0123-149
По запросу
