модель 2002 года
- Модель Z370
- Код модели Z 370 (S2002ZAAFCUSG)

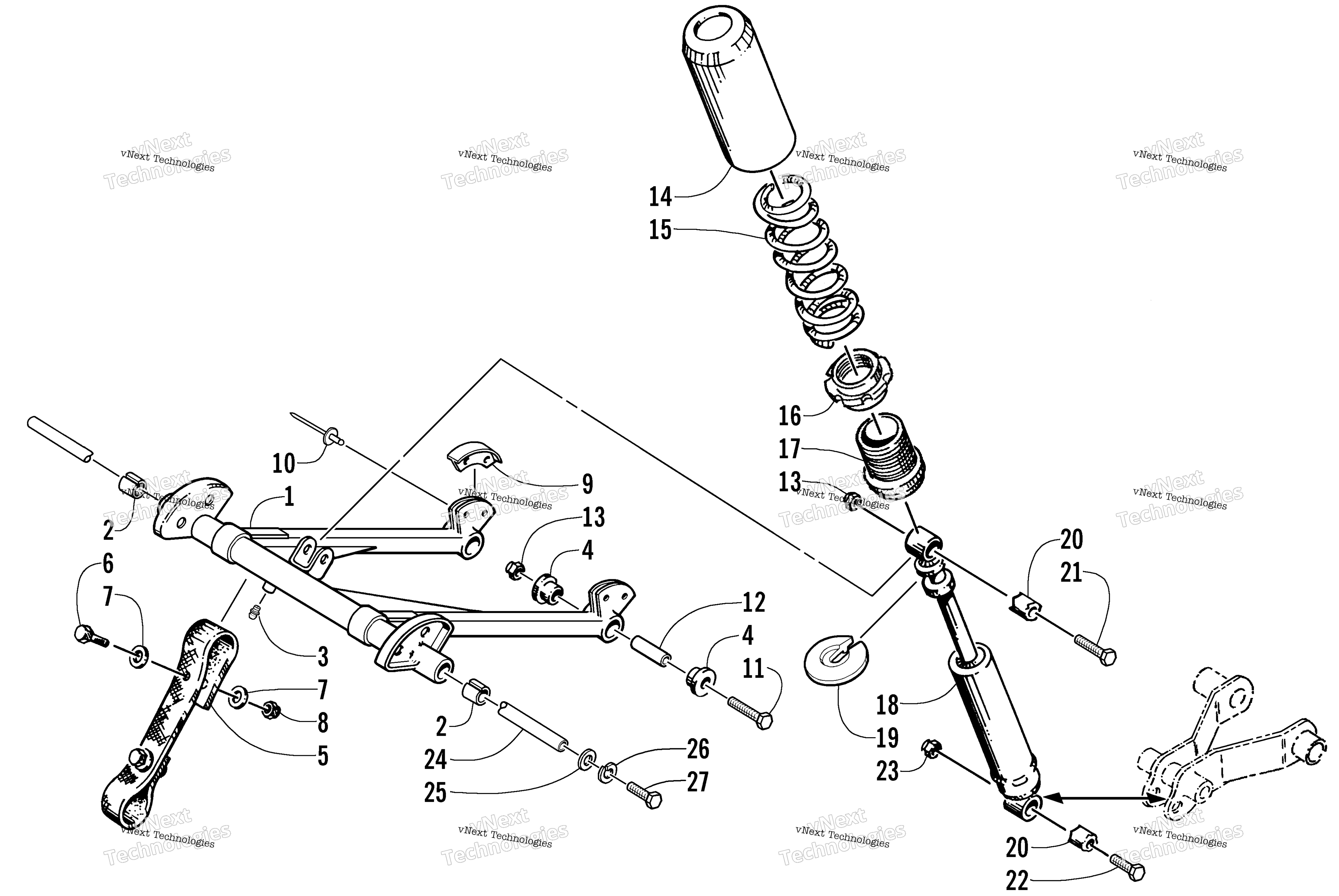

Схема задней части Suspension Front Arm Assembly для Z 370 (S2002ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension (inc. 2-4) art. 0704-637
По запросу
2
Втулка Arctic Cat art. 0603-083
По запросу
3
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
4
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
5
Strap, Limiter art. 1604-131
По запросу
6
Screw, Cap art. 8002-042
По запросу
7
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
8
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
9
Bumper, Track Guide art. 0604-183
По запросу
10
Rivet art. 8060-710
По запросу
11
Screw, Cap art. 8002-228
По запросу
12
Spacer art. 0104-629
По запросу
13
Гайка art. 8040-486
По запросу
14
Кожух пружины амортизатора Arctic Cat art. 0604-590
По запросу
15
Spring, Compression art. 1603-171
По запросу
16
Гайка-опора пружины амортизатора Arctic Cat art. 0603-259
от 578 ₽
17
Натяжитель пружины амортизатора Arctic Cat art. 0603-147
от 5 555 ₽
18
Shock Absorber - Front Arm art. 1604-101
По запросу
19
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 1 шт.
Подписаться
20
Втулка амортизатора Arctic Cat art. 0603-030
от 578 ₽
21
Screw, Cap art. 8002-227
По запросу
22
Screw, Cap art. 8002-225
По запросу
23
Nut, Hex - Thin Lock art. 8041-486
По запросу
24
Axle, Inner Carriage art. 0114-163
По запросу
25
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
26
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
27
Болт art. 8002-224
По запросу
