модель 2002 года
- Модель ZRT600
- Код модели ZRT 600 (S2002ZTDCAUSB)

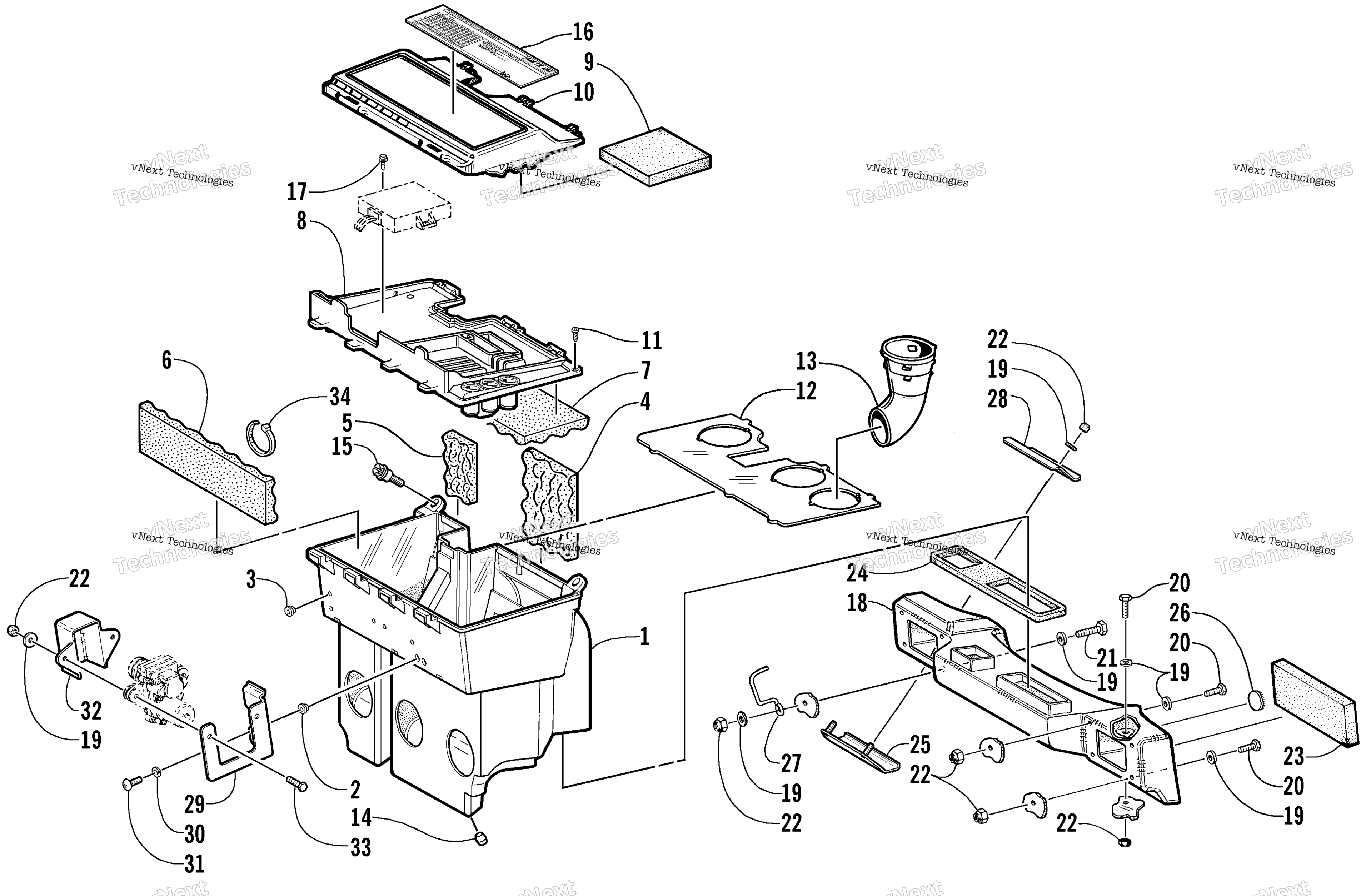

Схема Воздушный Silencer узла для ZRT 600 (S2002ZTDCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-3) art. 0770-538
По запросу
2
Insert, Threaded art. 0623-627
По запросу
3
Insert art. 0623-529
По запросу
4
Foam, Air Silencer - Back PTO art. 0617-253
По запросу
5
Foam, Air Silencer - Back Magneto art. 0617-252
По запросу
6
Foam, Air Silencer - Front art. 0617-254
По запросу
7
Foam, Cover - Air Silencer art. 0617-393
По запросу
8
Cover, Air Silencer art. 1670-197
По запросу
9
Foam, Tool Tray art. 0617-411
По запросу
10
Cover, Tool Tray art. 1670-049
По запросу
11
Screw, Self-Tapping art. 0623-882
По запросу
12
Baffle, Air Silencer art. 0670-863
По запросу
13
Funnel, Air Silencer art. 0670-617
По запросу
14
Bumper, Air Silencer art. 1606-038
По запросу
15
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
16
Decal, Jet Chart art. 4611-140
По запросу
17
Screw, Self-Tapping art. 0623-057
По запросу
18
Plenum, Air Silencer art. 1670-339
По запросу
19
Washer art. 8050-222
По запросу
20
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
21
Screw, Cap art. 8002-042
По запросу
22
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
23
Foam, Plenum - Intake art. 0617-270
По запросу
24
Seal, Plenum/Air Silencer art. 0617-245
По запросу
25
Plate, Adjustable art. 1706-899
По запросу
26
Disc, Velcro art. 0623-078
По запросу
27
Bracket, Harness - Painted Black art. 0745-200
По запросу
28
Plate, Backing art. 1706-900
По запросу
29
Bracket, Mounting - Servomotor art. 0608-337
По запросу
30
Шайба гроверная Arctic Cat art. 8051-217
от 882 ₽
31
Screw, Machine art. 8007-580
По запросу
32
Cover, Servomotor art. 2606-129
По запросу
33
Screw, Cap art. 8002-044
По запросу
34
Зажим Arctic Cat art. 0123-788
По запросу
