модель 2002 года
- Модель ZRT600
- Код модели ZRT 600 (S2002ZTDCAUSB)

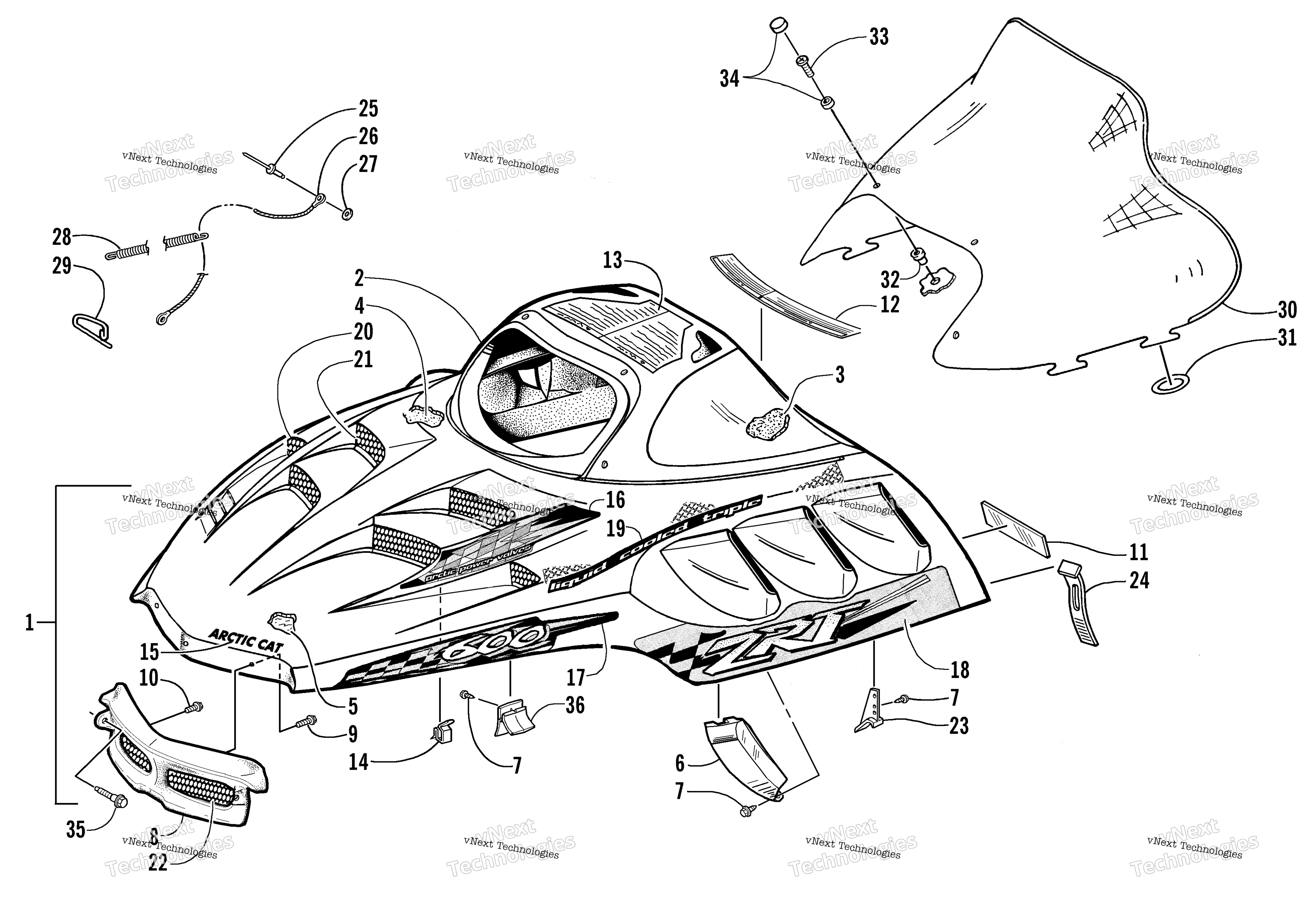

Схема Hood и Windshield узла для ZRT 600 (S2002ZTDCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (inc. 2-19) art. 1718-116
По запросу
2
Hood w/o Decals (inc. 3-14) art. 1718-117
По запросу
3
Foam, Hood - Upper Right art. 0717-112
По запросу
3
Foam, Hood - Upper Left art. 0717-113
По запросу
4
Foam, Hood - Right art. 0717-136
По запросу
4
Foam, Hood - Left art. 0717-137
По запросу
5
Foil, Protective art. 0619-206
По запросу
6
Plug, Vent - Right art. 1606-632
По запросу
6
Plug, Vent - Left art. 1606-633
По запросу
7
Screw, Self-Tapping art. 0623-257
По запросу
8
Hinge, Hood (Silver) art. 2606-311
По запросу
9
Screw, Self-Tapping art. 0623-790
По запросу
10
Screw, Self-Tapping art. 0623-791
По запросу
11
Decal, Warning - Seating Capacity art. 2611-769
По запросу
12
Decal, Caution - Engine/Battery/Fuel art. 4611-010
По запросу
13
Decal, Warning art. 3611-360
По запросу
14
Clip, Cable art. 0123-394
По запросу
15
Decal, "Arctic Cat" - Hood art. 4611-150
По запросу
16
Decal, "APV" - Hood - Left art. 4611-321
По запросу
16
Decal, "APV" - Hood - Right art. 4611-322
По запросу
17
Decal, Hood - Lower Left art. 4611-319
По запросу
17
Decal, Hood - Lower Right art. 4611-320
По запросу
18
Decal, Hood - Lower Left art. 4611-141
По запросу
18
Decal, Hood - Lower Right art. 4611-142
По запросу
19
Decal, Hood - Upper Left art. 4611-143
По запросу
19
Decal, Hood - Upper Right art. 4611-144
По запросу
20
Screen, Vent - Hood - Left (Silver) art. 1706-352
По запросу
20
Screen, Vent - Hood - Right (Silver) art. 1706-351
По запросу
21
Screen, Vent - Hood - Center Left (Silver) art. 1706-353
По запросу
21
Screen, Vent - Hood - Center Right (Silver) art. 1706-354
По запросу
22
Screen, Hood - Hinge art. 1706-355
По запросу
23
Guide, Hood art. 1606-321
По запросу
24
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
25
Заклепка Arctic Cat art. 8061-708
от 168 ₽
26
Cable, Hood art. 0616-614
По запросу
27
Washer art. 0123-802
от 110 ₽
28
Spring, Extension art. 0123-510
По запросу
29
Hook, Cable art. 0115-528
По запросу
30
WINDSHIELD - FORMED art. 1606-323
По запросу
31
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
32
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
33
Screw, Machine art. 0623-902
По запросу
34
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
35
Screw, Self-Tapping art. 0623-777
По запросу
36
Guide, Hood - Front art. 1606-622
По запросу
