модель 2002 года
- Модель ZRT600
- Код модели ZRT 600 (S2002ZTDCAUSB)

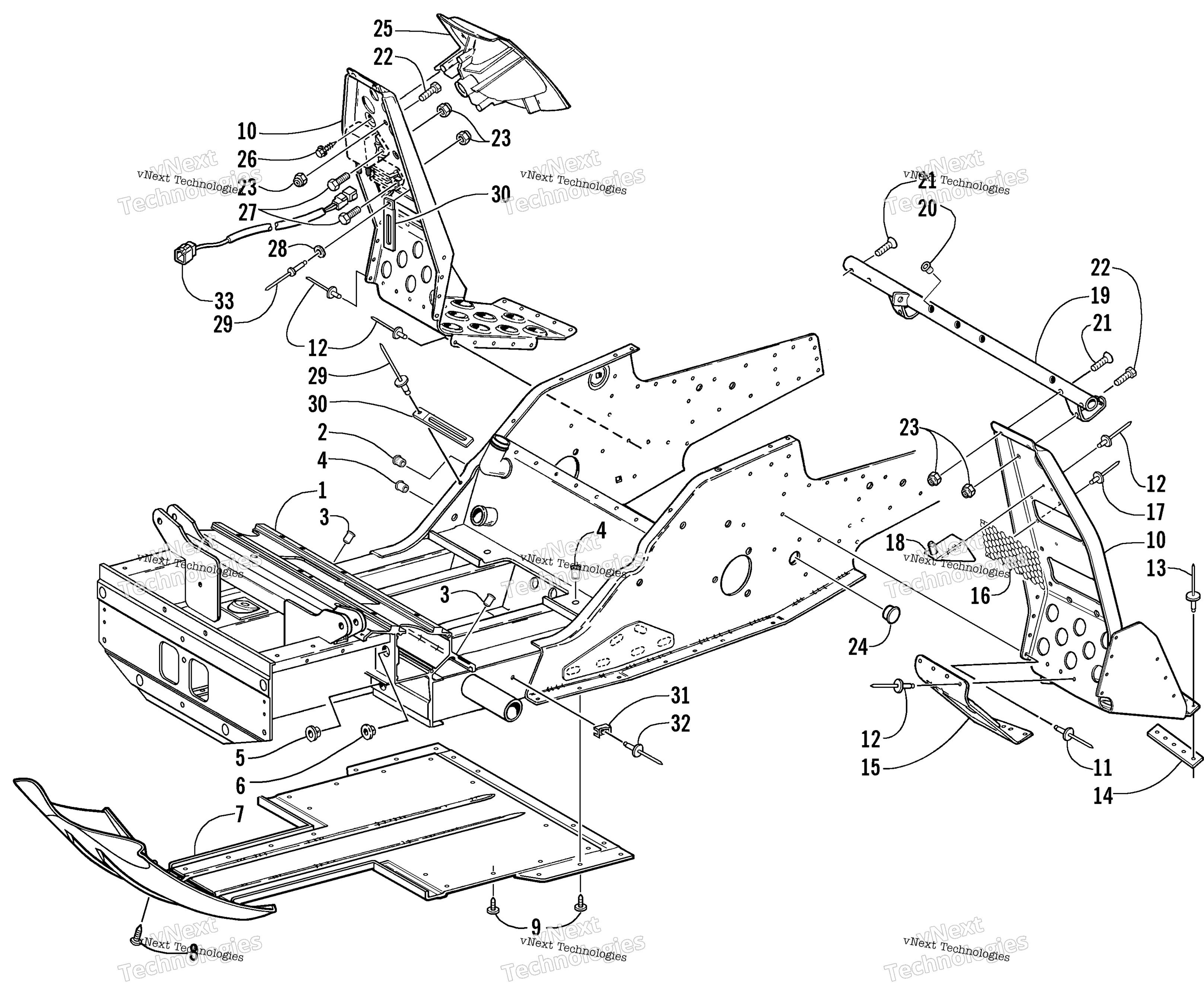

Схема передней части Frame And Footrest Assembly для ZRT 600 (S2002ZTDCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (inc. 2-6) art. 0707-649
По запросу
2
Insert art. 0623-581
По запросу
3
Insert art. 0623-699
По запросу
4
Insert art. 0623-582
По запросу
5
Insert, Lower A-Arm Mount art. 0607-420
По запросу
6
Insert, Upper A-Arm Mount art. 0607-421
По запросу
7
BELLY PAN, CENTER-PEWTER (Silver) art. 2606-294
По запросу
8
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Footrest - Right Black (Black) art. 1706-884
По запросу
10
Footrest - Left (Black) art. 1706-885
По запросу
11
Rivet art. 0623-341
По запросу
12
Rivet art. 0623-166
По запросу
13
Rivet art. 0623-282
По запросу
14
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
15
Plate, Backing - Left Black art. 1706-887
По запросу
15
Plate, Backing - Right Black art. 1706-886
По запросу
16
SCREEN,GUARD-PTD BLK art. 2706-133
По запросу
17
Заклепка Arctic Cat art. 8060-706
от 116 ₽
18
Bracket, Mounting - Guard art. 0705-173
По запросу
19
Support, Steering - Assembly (inc. 20) art. 0705-426
По запросу
20
Insert art. 0623-779
По запросу
21
Screw, Machine art. 8019-614
По запросу
22
Screw, Cap art. 8002-041
По запросу
23
Nut, Lock art. 8041-366
По запросу
24
Plug art. 1606-079
По запросу
25
Cup, Recoil Rope art. 1606-062
По запросу
26
Screw, Self-Tapping art. 0623-297
По запросу
27
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
28
Washer, Flat art. 0123-149
По запросу
29
Клепка Arctic Cat art. 8060-504
от 116 ₽
30
Зажим Arctic Cat art. 1623-984
По запросу
31
Spacer art. 0623-228
По запросу
32
Rivet art. 8060-428
По запросу
33
Extension, Harness art. 0686-656
По запросу
