модель 2002 года
- Модель ZRT600
- Код модели ZRT 600 (S2002ZTDCAUSB)

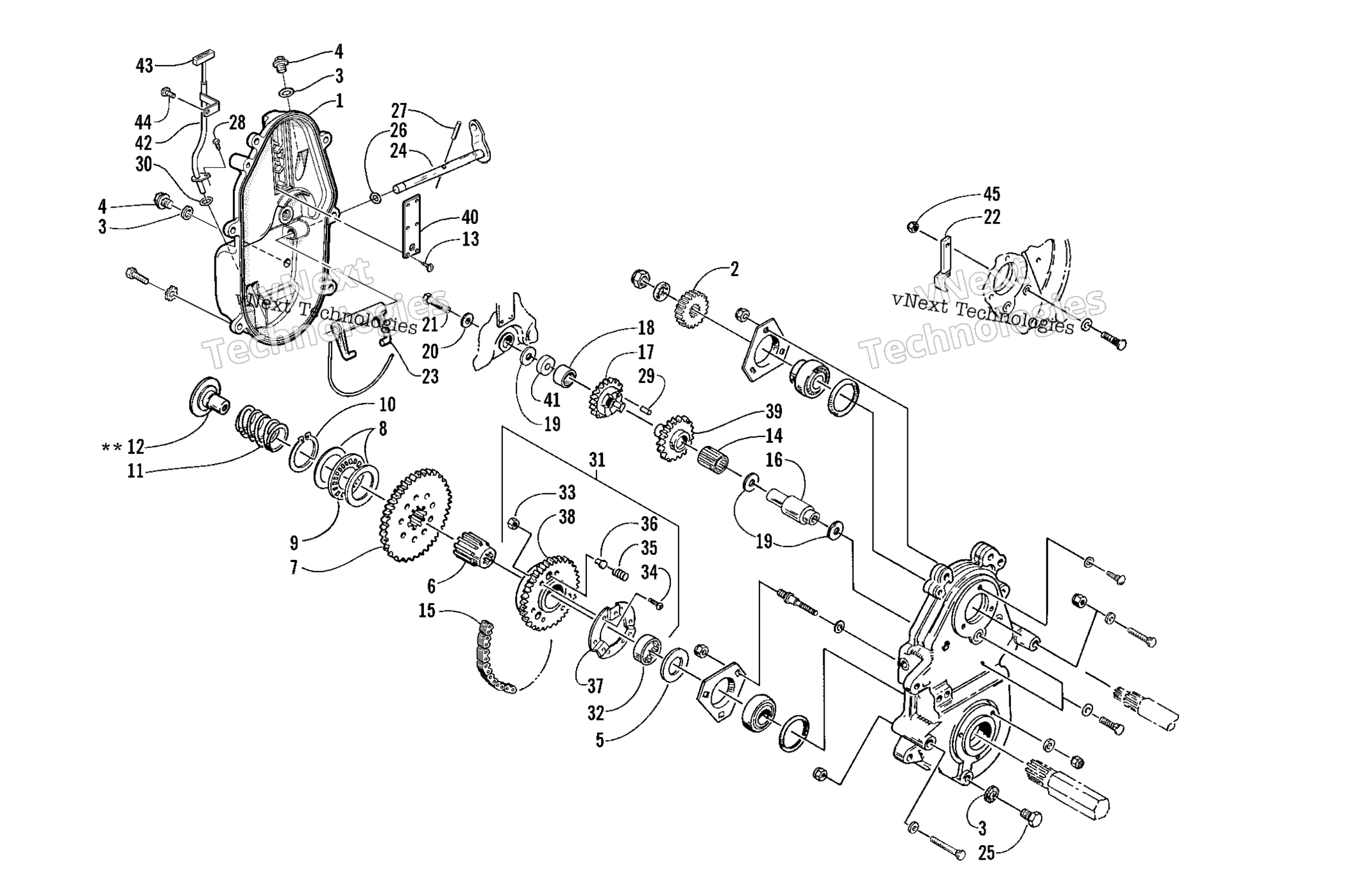

Схема привод / Reverse Dropcase узел (Optional) для ZRT 600 (S2002ZTDCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Reverse Dropcase Kit, High Alt. art. 1639-928
По запросу
0
Optional Kit - Low Alt.; 1639-928 High Alt. art. 1639-926
По запросу
1
COVER, DROPCASE-PTD BLK-REV (DIPSTICK) art. 1602-222
По запросу
2
Sprocket - 19T (15 Wide) (Over 5,000 ft Alt.) art. 0602-973
По запросу
2
Sprocket, 23T (15 Wide) art. 1602-118
По запросу
3
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
4
Plug, Drain (One Included in Kit) art. 0623-293
По запросу
5
Шайба Arctic Cat art. 0602-012
По запросу
6
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
7
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
8
Шайба Arctic Cat art. 0602-023
По запросу
9
Подшипник Arctic Cat art. 0602-022
По запросу
10
Ring, Retaining art. 0602-024
По запросу
11
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
12
Стопор задней передачи art. 0638-881
По запросу
13
Screw, Self-Tapping art. 0623-081
По запросу
14
Подшипник Arctic Cat art. 0602-205
По запросу
15
Цепь КПП 70 звеньев Arctic Cat art. 0602-968
По запросу
15
Цепь КПП, 72 звена Arctic Cat art. 0602-972
от 16 900 ₽
16
Shaft, Reverse art. 0602-872
По запросу
17
Idler, Reverse - Assembly - 19T (inc. 18) art. 0702-365
По запросу
18
Подшипник Arctic Cat art. 1602-045
По запросу
19
Шайба Arctic Cat art. 0602-215
от 578 ₽
20
Шайба Arctic Cat art. 8050-242
По запросу
21
Болт Arctic Cat art. 8002-130
По запросу
22
Успокоитель цепи Arctic Cat art. 0702-555
от 12 485 ₽
22
Направляющая цепи Arctic Cat art. 0702-553
от 6 279 ₽
23
Вилка включения передач Arctic Cat art. 0602-085
По запросу
24
Вал вилки КПП Arctic Cat art. 0702-350
По запросу
25
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
26
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
27
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
28
Screw, Self-Tapping art. 0623-786
По запросу
29
Палец Arctic Cat art. 0602-366
от 221 ₽
30
Кольцо уплотнительное Arctic Cat art. 0605-014
По запросу
31
Sprocket Assembly - 39T (inc. 32-38) (Over 5,000 ft Alt.) art. 0702-370
По запросу
31
SPROCKET,40T X 15 WIDE - ASSY (inc. 32 and 34-38) art. 0702-394
По запросу
32
Подшипник Arctic Cat art. 0602-016
По запросу
33
Гайка Arctic Cat art. 0123-430
от 263 ₽
34
Винт Arctic Cat art. 0623-182
от 190 ₽
34
Винт 10-24X.50 Arctic Cat art. 8007-397
от 368 ₽
35
Пружина Arctic Cat art. 0602-138
от 473 ₽
36
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
37
Упорная пластина Arctic Cat art. 0602-144
По запросу
39
Sprocket, Idler - 22T (inc. 14) art. 0602-899
По запросу
39
Sprocket, Idler - 24T (inc. 14) (Over 5,000 ft Alt.) art. 0602-871
По запросу
40
Cover, Oil Vent art. 1602-151
По запросу
41
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
42
Tube, Oil Level Stick art. 1602-106
По запросу
43
Stick, Oil Level art. 1602-107
По запросу
44
Screw, Self-Tapping art. 0623-640
По запросу
45
Гайка Arctic Cat art. 0623-122
от 221 ₽
