модель 2002 года
- Модель ZRT600
- Код модели ZRT 600 (S2002ZTDCAUSB)

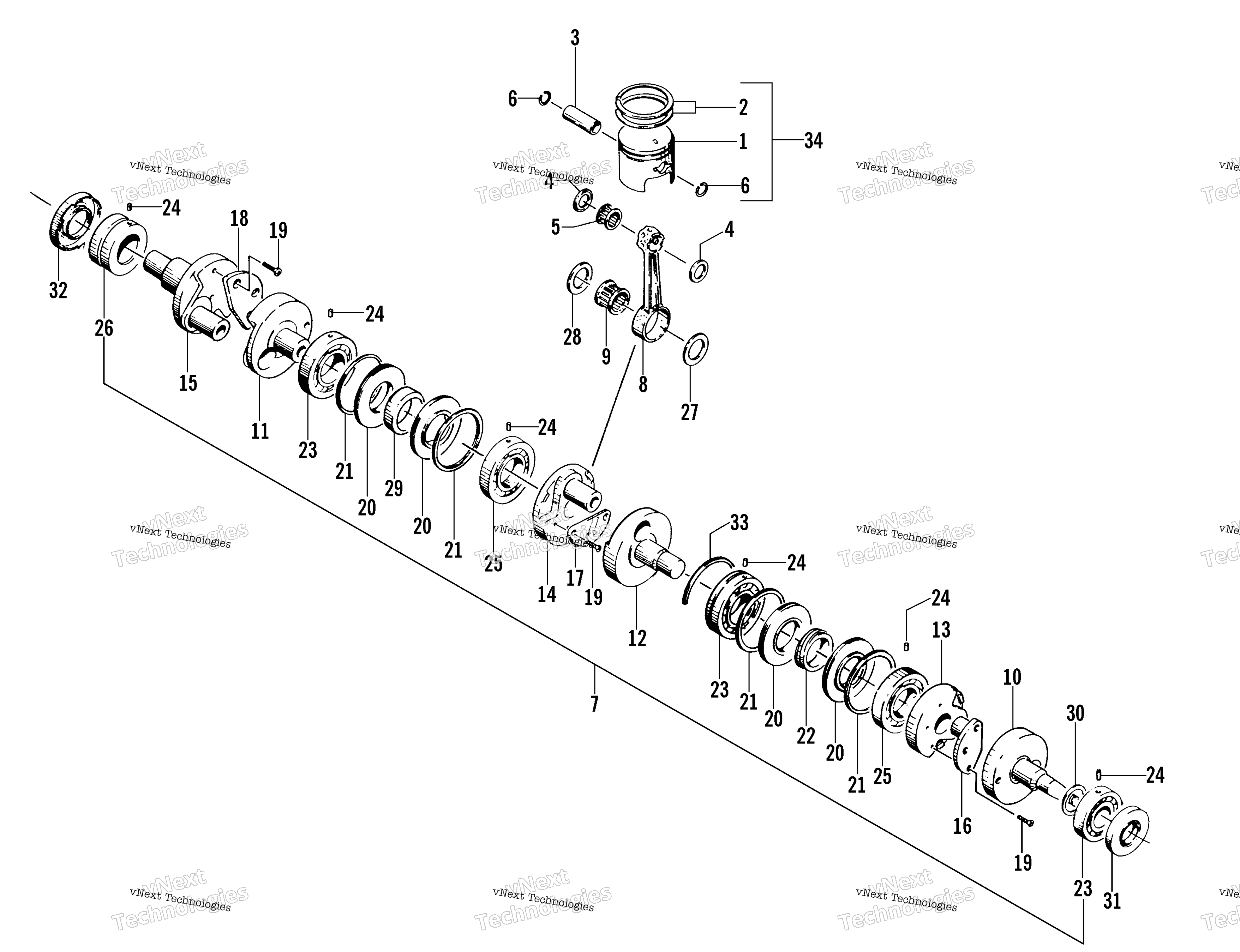

Схема поршень и коленвал для ZRT 600 (S2002ZTDCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
2
Ring Set, Piston art. 3005-838
По запросу
3
Pin, Piston art. 3005-839
По запросу
4
Washer art. 3005-209
По запросу
5
Подшипник игольчатый поршневого пальца Arctic Cat art. 3003-433
от 731 ₽
Аналог
731 ₽
Требуется 3 шт.
6
Кольцо стопорное поршневого пальца Arctic Cat art. 3003-439
от 420 ₽
7
Crankshaft Assembly (inc. 8-23 and 25-30) art. 3005-788
По запросу
8
Rod, Connecting art. 3005-112
По запросу
9
Bearing art. 3008-423
По запросу
10
Crankshaft - Right art. 3005-021
По запросу
11
Crankshaft - Middle art. 3005-022
По запросу
12
CRANKSHAFT, MIDDLE NO, 2 art. 3005-023
По запросу
13
Wheel, Crankshaft (No. 1) art. 3005-024
По запросу
14
Wheel, Crankshaft (No. 2) art. 3005-025
По запросу
15
Crankshaft - Left art. 3004-795
По запросу
16
Balancer art. 3004-796
По запросу
17
Balancer art. 3004-797
По запросу
18
Balancer art. 3004-798
По запросу
19
Screw art. 3007-440
По запросу
20
Race, Middle Seal art. 3004-799
По запросу
21
Ring art. 3004-800
По запросу
22
Gear, Oil Pump Drive art. 3005-362
По запросу
23
Подшипник коленвала средний Arctic Cat art. 3003-164
По запросу
24
Pin, Alignment art. 3003-658
По запросу
25
Bearing, Ball art. 3004-783
По запросу
26
Bearing, Crankshaft - Left art. 3003-805
По запросу
27
Washer art. 3003-782
По запросу
28
Washer art. 3003-933
По запросу
29
Spacer art. 3004-781
По запросу
30
Washer art. 3005-139
По запросу
31
Сальник коленвала Arctic Cat art. 3005-188
от 5 110 ₽
32
Сальник коленвала Arctic Cat art. 0930-051
от 3 150 ₽
33
Полукольцо коленвала Arctic Cat art. 3003-216
По запросу
34
PISTON, ASSY 02 600 L/C X 3 APV (inc. 1, 2, and 6) art. 3005-981
По запросу
