модель 2002 года
- Модель ZRT600
- Код модели ZRT 600 (S2002ZTDCAUSB)

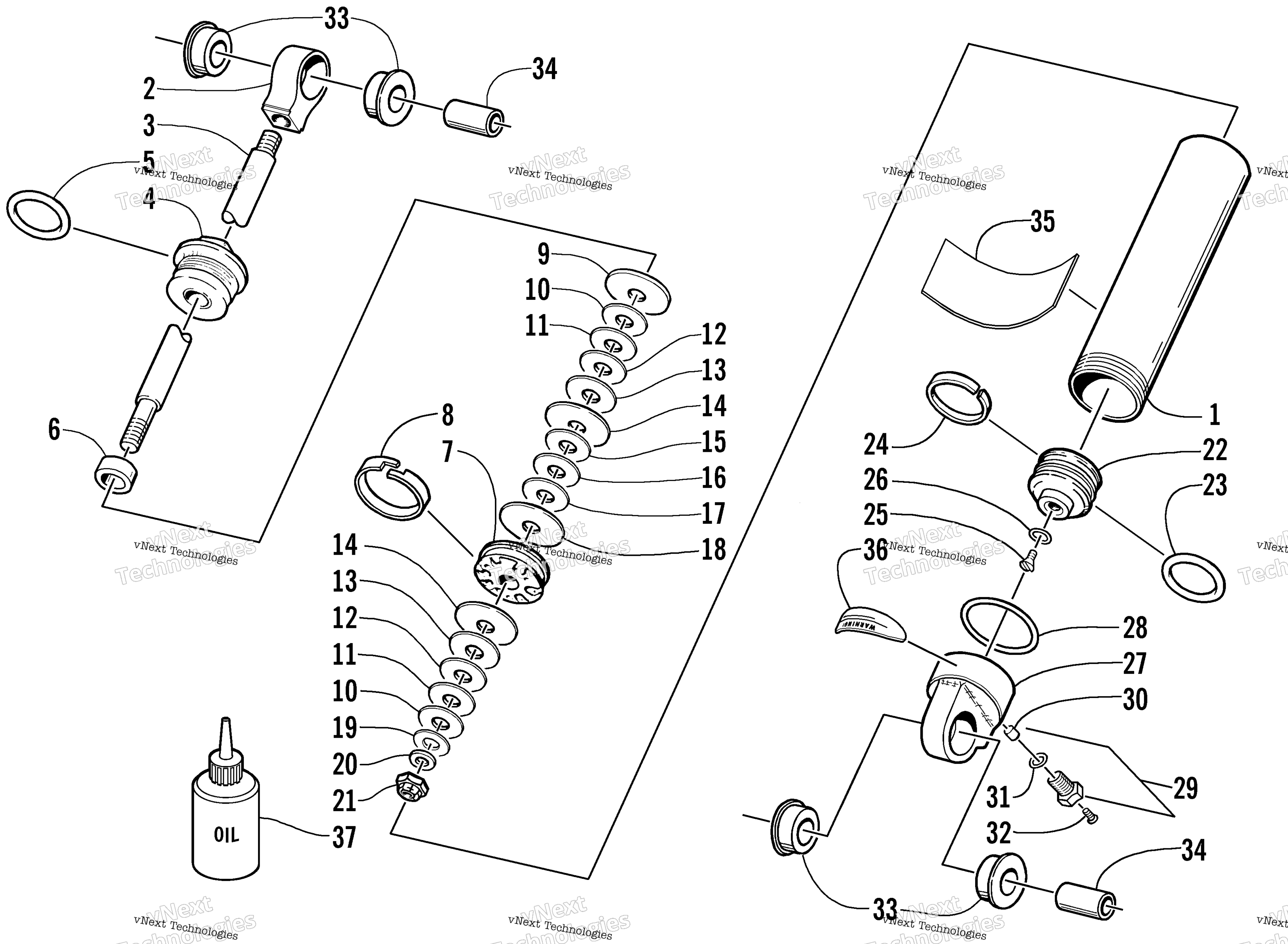

Схема задней части Suspension Rear Arm Shock Absorber для ZRT 600 (S2002ZTDCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Shock art. 1604-544
По запросу
2
EYELET,SHOCK - 1.000 DIA X 1.137 LGTH art. 1603-503
По запросу
3
SHAFT,SHOCK-.498X7.525 art. 2604-421
По запросу
4
End Cap, Shock (inc. 5) art. 0704-382
По запросу
5
O-Ring art. 1604-271
По запросу
6
SPACER, SHAFT (.530 ID X .75 OD X .375) art. 1604-364
По запросу
7
PISTON,0.046 ORIFICE art. 1603-189
По запросу
8
STRAP, PISTON - TEFLON art. 1604-274
По запросу
9
Washer, Top Out art. 1604-272
По запросу
10
VALVE,SHOCK- .800 DIA X .010 art. 2603-055
По запросу
11
VALVE,SHOCK- .900 DIA X .010 art. 2603-065
По запросу
12
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
13
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
14
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
15
VALVE,SHOCK- .800 DIA X .008 art. 2603-054
По запросу
16
VALVE,SHOCK- .900 DIA X .008 art. 2603-064
По запросу
17
VALVE,SHOCK-1.000 DIA X .006 art. 2603-072
По запросу
18
VALVE,SHOCK-1.300 DIA X .006 art. 2603-132
По запросу
19
Valve, .700 DIA X .010 art. 2603-045
По запросу
20
Washer, Backup art. 1604-273
По запросу
21
Nut, Lock art. 0623-696
По запросу
22
Piston, Floating Assy art. 2604-816
По запросу
23
O-Ring, Floating Piston art. 1604-277
По запросу
24
STRAP, FLOATING PISTON - TEFLON art. 1604-278
По запросу
25
Screw, Machine art. 0623-697
По запросу
26
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
27
END CAP,SHOCK-NO LUG art. 1603-426
По запросу
28
O-Ring art. 1604-280
По запросу
29
Valve, Pressure (inc. 30-31) art. 0704-383
По запросу
31
O-Ring art. 1604-284
По запросу
32
Screw, Valve art. 0624-433
По запросу
33
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
34
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
35
Decal, "ACT" - Shock art. 4611-332
По запросу
36
Decal, Warning art. 3611-007
По запросу
37
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
704
SHOCK,REAR ARM -IMP - ALUM - ASSY art. 1704-117
По запросу
