модель 2002 года
- Модель ZRT600
- Код модели ZRT 600 (S2002ZTDCAUSB)

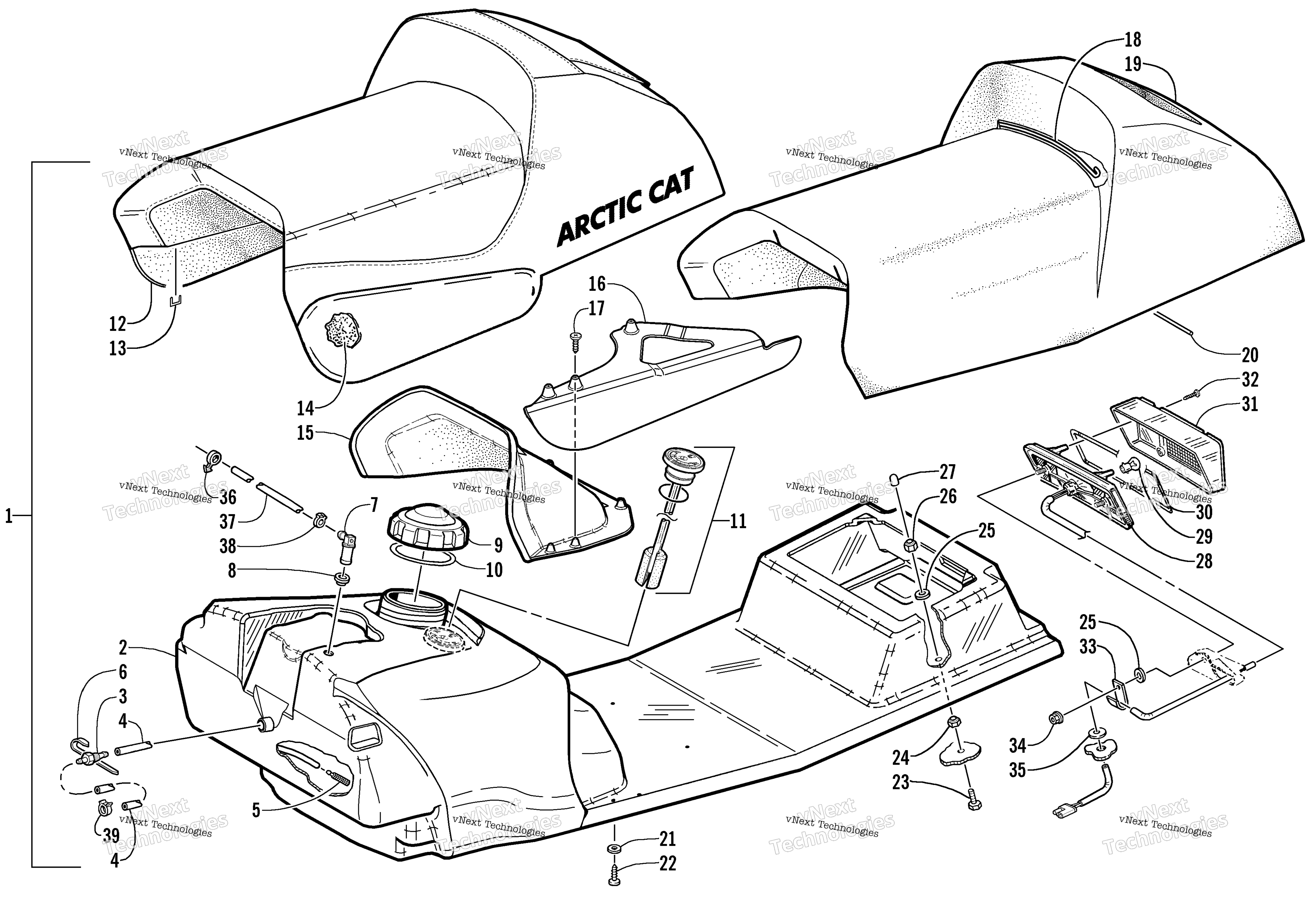

Схема топливный Tank, Seat, и Taillight узла для ZRT 600 (S2002ZTDCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 1718-204
По запросу
1
Complete Seat Assembly (inc. 2-22) art. 1718-204
По запросу
2
Tank, Gas/Seat-Base (inc. 3-11) art. 0770-584
По запросу
3
Outlet, Tank art. 1670-173
По запросу
4
Hose - 100 ft art. 6101-001
По запросу
4
Hose - 50 ft art. 6101-009
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Tape, Teflon art. 0670-289
По запросу
7
Fitting, Elbow art. 1670-324
По запросу
8
Grommet art. 1670-325
По запросу
9
Крышка бензобака art. 0470-541
По запросу
10
Gasket, Gas Tank Cap art. 1670-228
По запросу
11
GAUGE, FUEL,W/GASKET - PRESS FIT (Press-Fit) art. 1670-241
По запросу
12
Cover, Seat (inc. 14) art. 1706-950
По запросу
13
Staple art. 0624-528
По запросу
14
Foam, Tunnel Pad art. 0617-417
По запросу
15
Insert, Seat Foam art. 1606-126
По запросу
16
Insert, Seat Pad - Left art. 1606-519
По запросу
16
Insert, Seat Pad - Right art. 1606-518
По запросу
17
Screw, Self-Tapping art. 0623-309
По запросу
18
Wire, Seat art. 1606-150
По запросу
19
Foam, Seat Cushion art. 1706-282
По запросу
20
Wire, Seat art. 0606-057
По запросу
21
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
22
Screw, Self-Tapping art. 0623-783
По запросу
23
Screw, Cap art. 8002-042
По запросу
24
Nut, Lock art. 8041-366
По запросу
25
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
26
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
27
Cap, Protector art. 0623-404
По запросу
28
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
29
Лампочка Arctic Cat art. 0109-460
от 221 ₽
30
Gasket, Taillight Lens art. 0609-092
По запросу
31
Стекло заднего фонаря art. 0609-090
По запросу
32
Screw, Retaining art. 0609-093
По запросу
33
Зажим Arctic Cat art. 1623-984
По запросу
34
Nut art. 0623-038
от 110 ₽
35
Seal, Foam - Seat-Base art. 0617-136
По запросу
36
Clip, Routing Optional art. 0623-101
По запросу
37
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
37
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
38
Хомут Arctic Cat art. 0623-063
от 683 ₽
39
Clamp, Hose art. 0124-045
По запросу
