модель 2005 года
- Модель Pantera 600
- Код модели PANTERA 600 EFI (S2005PTDEFUSB)

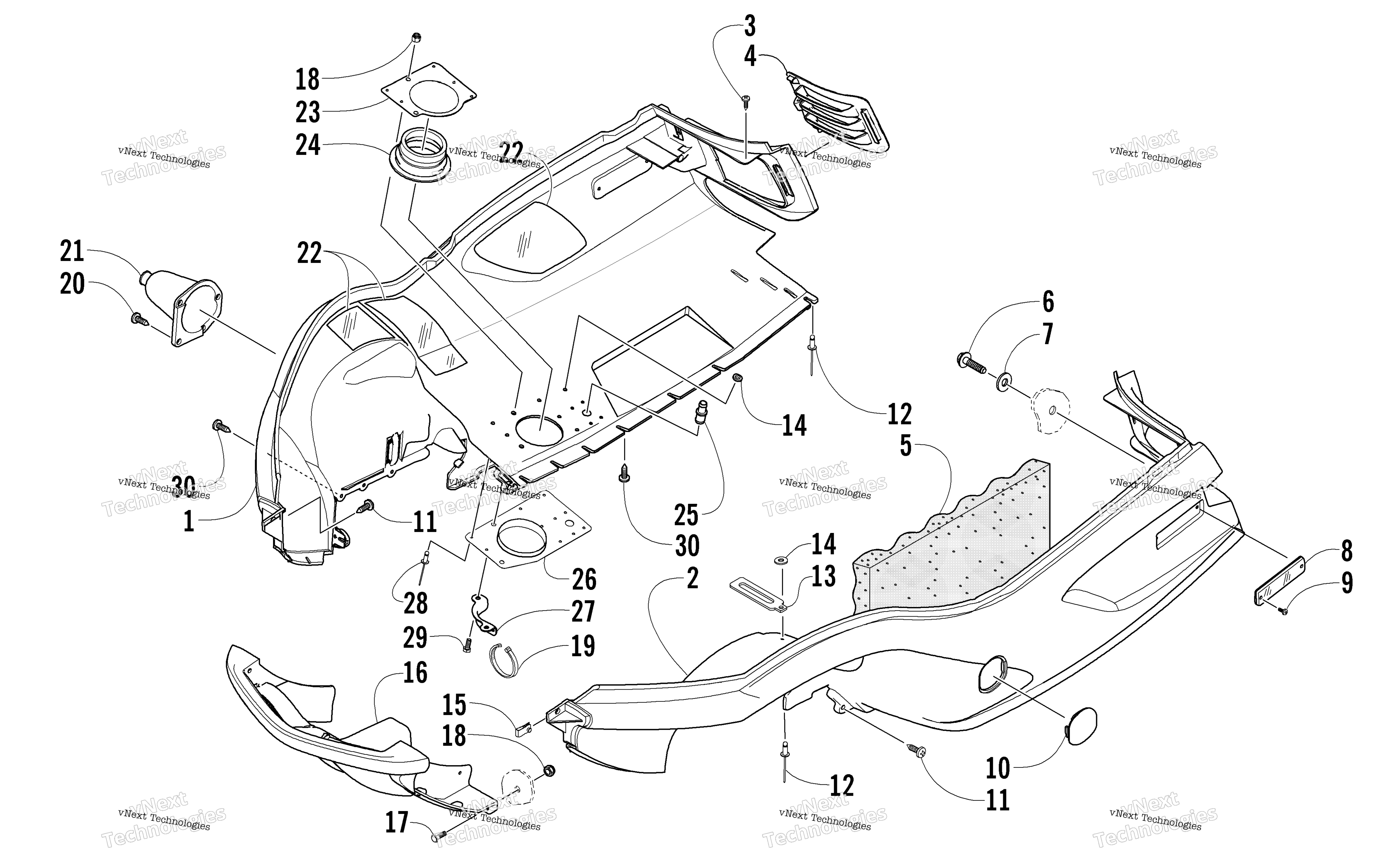

Схема Belly поддон и передний Bumper узла для PANTERA 600 EFI (S2005PTDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right Silver art. 2706-664
По запросу
2
Belly Pan - Left Silver art. 2706-663
По запросу
3
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
4
Louver, Air-Intake - Right art. 3606-532
По запросу
4
Louver, Air-Intake - Left art. 3606-533
По запросу
5
Foam, Belly Pan - Left art. 0617-315
По запросу
6
Screw, Self-Tapping art. 0623-647
По запросу
7
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
8
Reflector, Front Amber art. 0606-526
По запросу
9
Clip, Retaining art. 0623-269
По запросу
10
Panel, Clutch Access art. 3606-630
По запросу
11
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
12
Клепка art. 8061-508
По запросу
13
Зажим Arctic Cat art. 1623-984
По запросу
14
Washer, Flat art. 0123-149
По запросу
15
U-Nut art. 0623-427
По запросу
16
Bumper, Front Pewter art. 2606-737
По запросу
17
Screw, Cap art. 8020-040
По запросу
18
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
19
Зажим Arctic Cat art. 0123-788
По запросу
20
Screw, Self-Tapping art. 0623-564
По запросу
21
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
21
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
22
Foil, Protective art. 0619-206
По запросу
23
Ring, Exhaust Outlet art. 0712-891
По запросу
24
Boot, Exhaust art. 0612-747
По запросу
25
Fitting, Straight art. 1670-516
По запросу
26
RING,EXH-OUTLET-LOWER-PTD BLK art. 0712-912
По запросу
27
Deflector, Exhaust Outlet art. 0712-879
По запросу
28
Rivet art. 8060-508
По запросу
29
Screw, Cap art. 8020-039
По запросу
30
Винт-саморез Arctic Cat art. 1623-129
По запросу
