модель 2005 года
- Модель Pantera 600
- Код модели PANTERA 600 EFI (S2005PTDEFUSB)

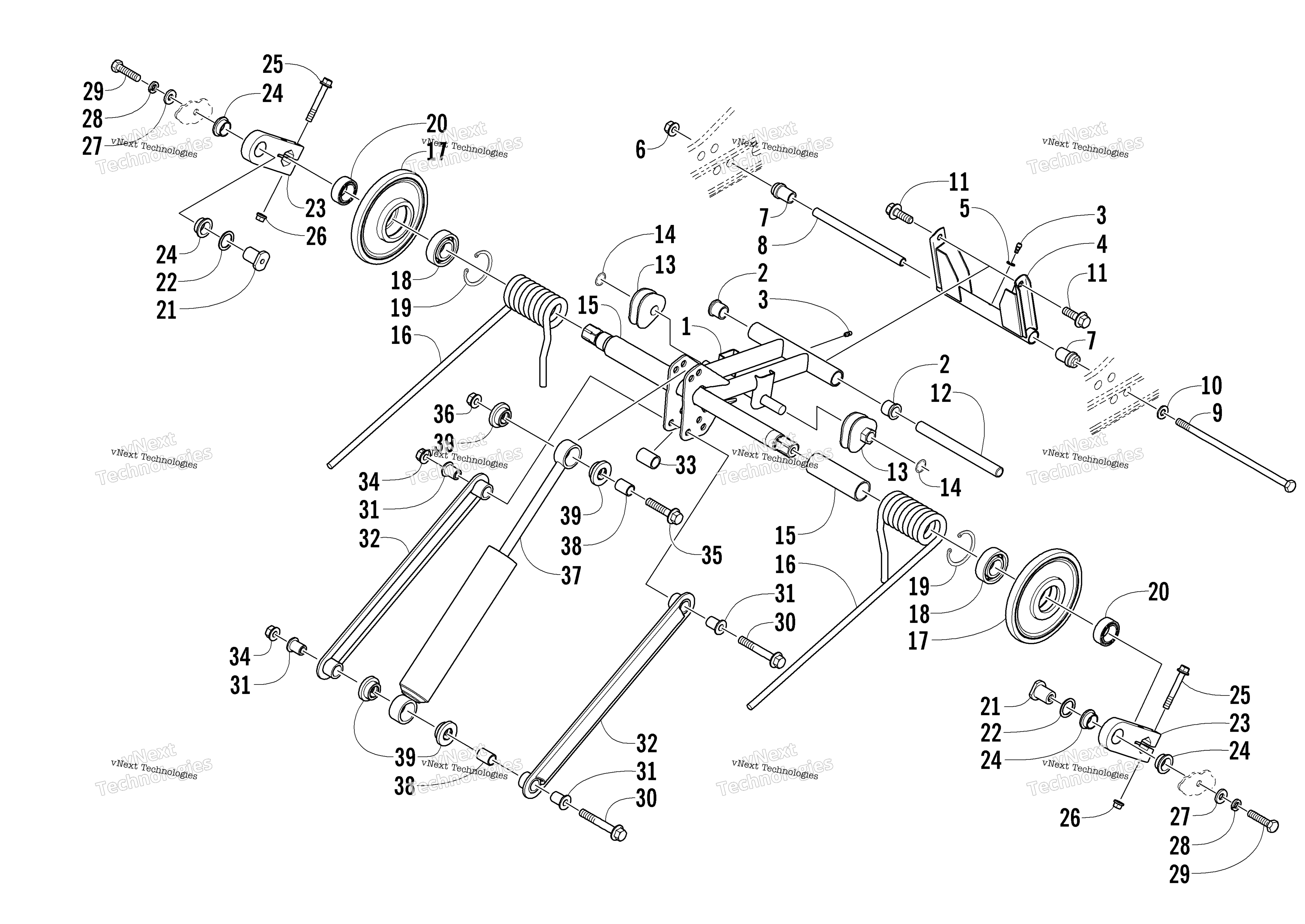

Схема задней части Suspension Rear Arm Assembly для PANTERA 600 EFI (S2005PTDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,IDLER- HEX - FABR - 16.54" (inc. 2 and one No. 3) art. 1704-460
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Фиттинг art. 1623-010
По запросу
4
Arm, Rear Black (inc. one No. 3 and 5) art. 1704-019
По запросу
5
WASHER- GREASE FITTING art. 1623-011
По запросу
6
Гайка Arctic Cat art. 8047-490
от 168 ₽
7
Втулка Arctic Cat art. 2604-664
от 7 802 ₽
8
Ось рычага задней подвески Arctic Cat art. 2604-663
от 2 310 ₽
9
Screw, Cap art. 1623-037
По запросу
10
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
11
Screw, Cap art. 8020-220
По запросу
12
Axle, Aluminum art. 1604-208
По запросу
13
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
15
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
16
Spring, Suspension - Left art. 1704-147
По запросу
16
Spring, Suspension - Right art. 1704-146
По запросу
17
Ролик подвески 162 мм Arctic Cat art. 2604-699
от 5 778 ₽
Аналог
5 778 ₽
Требуется 2 шт.
18
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
19
Ring, Retaining art. 0123-798
По запросу
20
Spacer, Pivot Idler Arm art. 1604-507
По запросу
21
Axle, Powder Metal art. 1604-181
По запросу
22
Шайба Arctic Cat art. 1604-187
от 368 ₽
23
Offset, Arm (Hex) - Assembly (inc. 24-26) art. 0704-981
По запросу
24
Втулка Arctic Cat art. 1604-202
По запросу
25
Screw, Cap art. 8020-138
По запросу
26
Nut, Lock art. 8048-426
По запросу
27
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
28
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
29
Болт art. 8002-224
По запросу
30
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
от 2 100 ₽
31
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
32
Link, Shock art. 0704-928
По запросу
33
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
34
Гайка Arctic Cat art. 8048-486
По запросу
35
Screw, Cap art. 8020-226
По запросу
36
Nut, Hex - Thin Lock art. 8041-486
По запросу
37
Shock Absorber - Rear Arm (inc. 38-39) art. 2604-637
По запросу
38
Палец металлический Arctic Cat art. 1604-185
По запросу
39
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
