модель 2005 года
- Модель Pantera 600
- Код модели PANTERA 600 EFI (S2005PTDEFUSB)

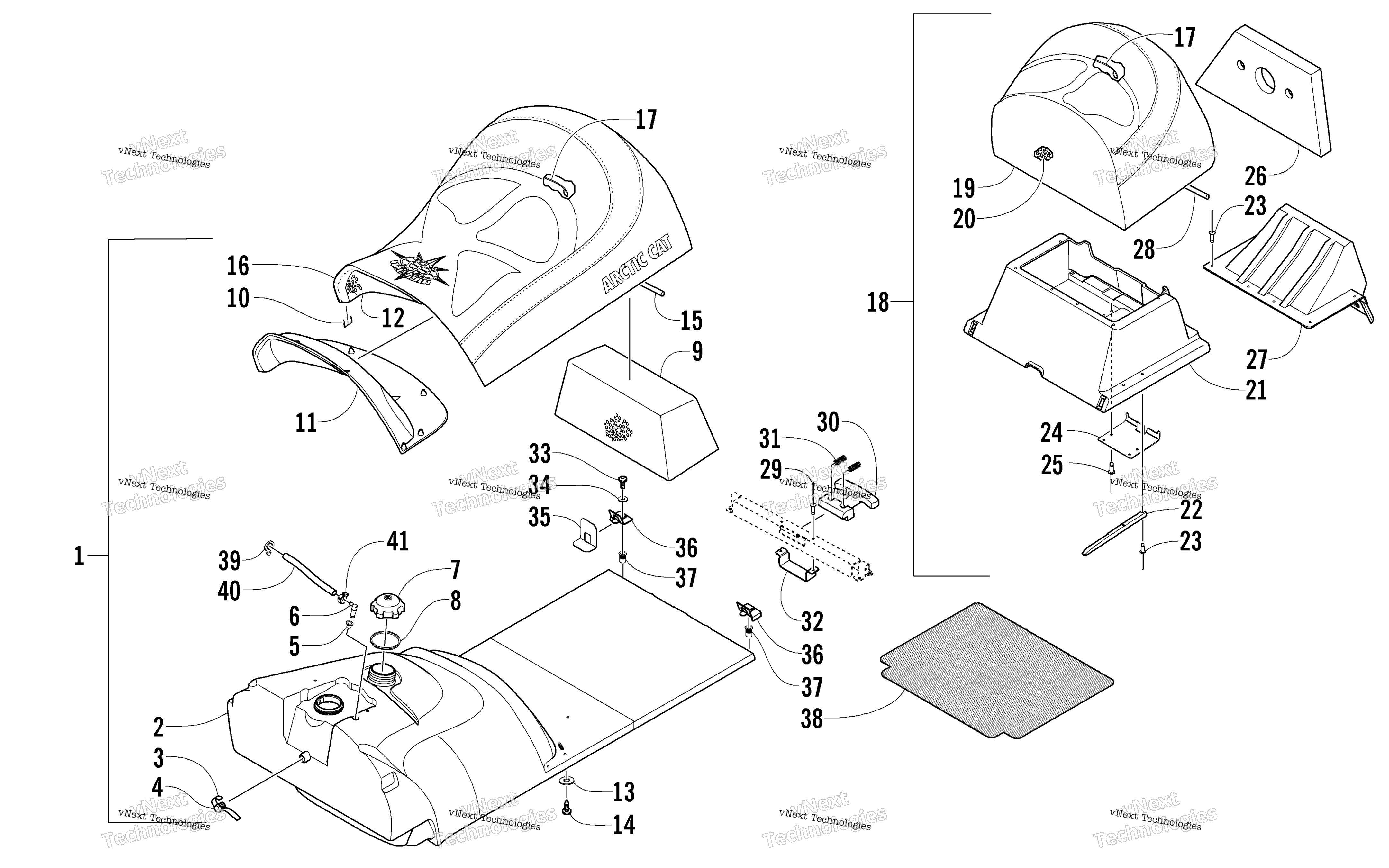

Схема топливный бак и сиденье узла для PANTERA 600 EFI (S2005PTDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly - Front (inc. 2-16 and one No. 17) art. 1718-756
По запросу
2
Tank, Gas/Seat-Base (inc. 3-8) art. 0770-656
По запросу
3
Tape, Teflon art. 0670-289
По запросу
4
Plug, Gas Tank art. 0670-243
По запросу
5
Grommet art. 1670-325
По запросу
6
Fitting, Oil Tank art. 1670-494
По запросу
7
Cap, Oil Tank-WSeal (inc. 8) art. 0670-341
от 442 ₽
Аналог
1 452 ₽
Требуется 1 шт.
Подписаться
8
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
9
+ Insert, Seat Foam art. 2606-133
По запросу
10
Staple art. 0624-528
По запросу
11
Insert, Seat Foam art. 1606-612
По запросу
12
FOAM, SEAT-FRONT art. 3706-311
По запросу
13
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
14
Screw, Self-Tapping art. 0623-309
По запросу
15
Wire, Seat art. 2606-943
По запросу
16
Cover, Seat - Front (inc. one No. 17) art. 2706-659
По запросу
17
Wire, Seat art. 3606-363
По запросу
18
Complete Seat Assembly - Passenger (inc. 10, one No. 17, and 19-28) art. 1718-753
По запросу
19
Cover, Seat - Passenger (inc. one No. 17) art. 2706-660
По запросу
20
FOAM, SEAT-PASSENGER art. 3706-312
По запросу
21
Seat-Base - Passenger art. 2606-066
По запросу
22
BRKT,HOLD DOWN-SEAT-FRT-LH-PTD BLK art. 2706-167
По запросу
22
BRKT,HOLD DOWN-SEAT-FRT-RH-PTD BLK art. 2706-166
По запросу
23
Rivet art. 0623-853
По запросу
24
Plate, Strike art. 2606-161
По запросу
25
Rivet art. 0623-778
По запросу
26
Foam, Seat-Base/Taillight art. 0617-098
По запросу
27
Extension, Toolbox art. 1606-191
По запросу
28
Wire, Seat art. 2606-942
По запросу
29
Заклепка Arctic Cat art. 8060-706
от 116 ₽
30
Handle, Backrest - Latch art. 2606-159
По запросу
31
Spring, Compression art. 2606-154
По запросу
32
Bracket, Retainer - Latch art. 2706-130
По запросу
33
Screw, Machine art. 8017-580
По запросу
34
Washer art. 8050-222
По запросу
35
Guard, Seat - Right art. 2606-268
По запросу
35
Guard, Seat - Left art. 2606-269
По запросу
36
Bracket, Hold-Down - Receiver - Right art. 2706-134
По запросу
36
Bracket, Hold-Down - Receiver - Left art. 2706-135
По запросу
37
Insert art. 0623-582
По запросу
38
Pad, Rubber art. 2606-180
По запросу
39
Clip, Routing Optional art. 0623-101
По запросу
40
Hose - 100 ft art. 6101-001
По запросу
40
Hose - 50 ft art. 6101-009
По запросу
41
Clamp, Hose art. 1623-233
По запросу
Другие схемы модели
топливный бак и сиденье узел
