модель 2005 года
- Модель Pantera 600
- Код модели PANTERA 600 EFI (S2005PTDEFUSB)

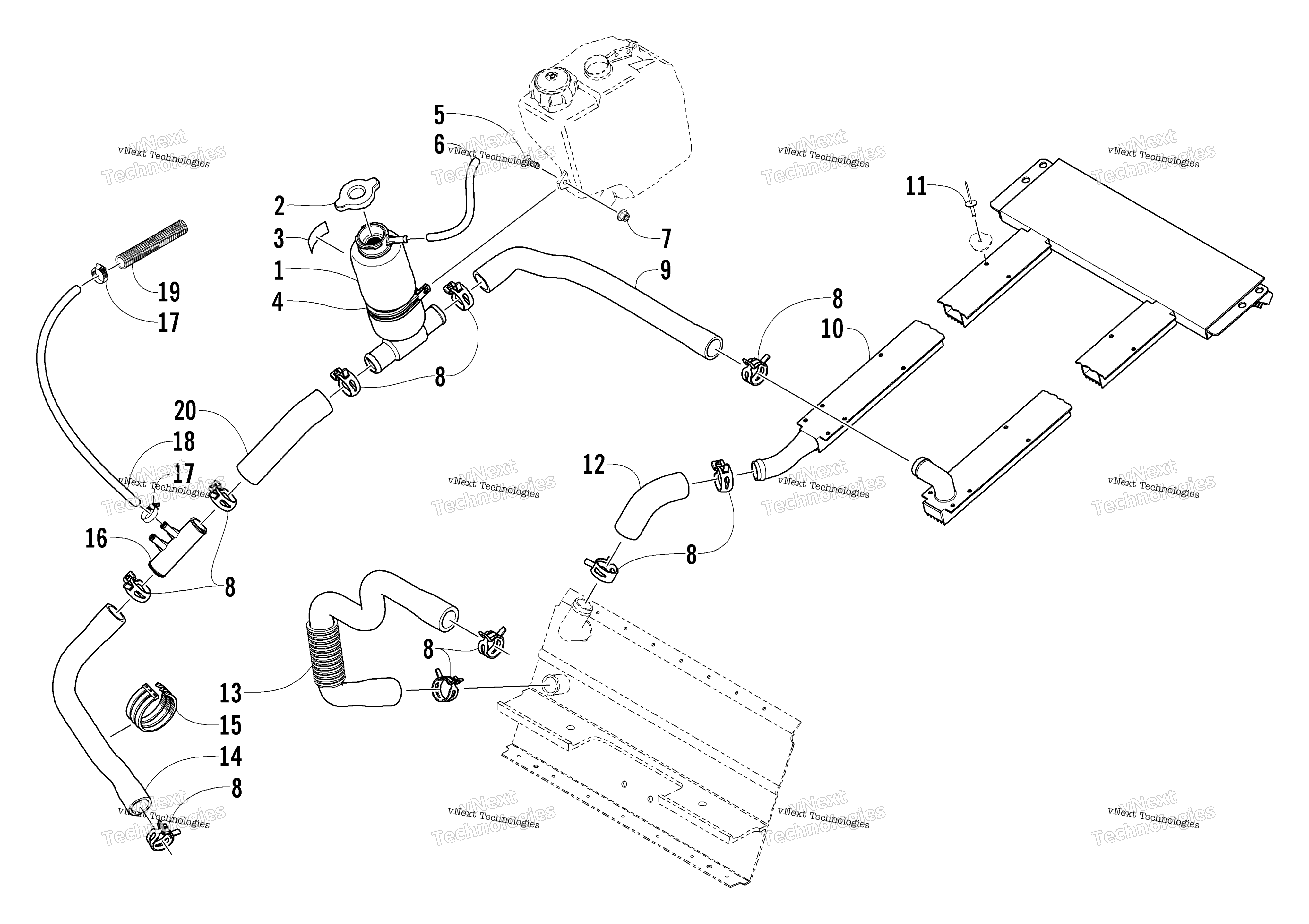

Схема системы охлаждения Assembly для PANTERA 600 EFI (S2005PTDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Coolant art. 1606-396
По запросу
2
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
3
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
4
Clamp, Routing art. 0623-761
По запросу
5
Screw, Machine art. 8017-580
По запросу
6
Hose - 50 ft art. 6101-009
По запросу
6
Hose - 100 ft art. 6101-001
По запросу
7
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
8
Clamp, Hose art. 0623-736
По запросу
9
Hose, Coolant Tank/Left Heat Exchanger art. 0610-379
По запросу
10
Heat Exchanger, Rear art. 1706-919
По запросу
11
Заклепка Arctic Cat art. 8060-706
от 116 ₽
12
Hose, Coolant - Front Heat Exchanger/Rear Heat Exchanger art. 0610-244
По запросу
13
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-418
По запросу
14
Hose, Coolant - Engine/T-Fitting art. 0610-386
По запросу
15
Tie, Cable - Triple art. 0623-540
По запросу
16
T-Fitting, Double art. 0616-065
По запросу
17
Clamp, Hose art. 0623-373
По запросу
18
Hose, Fuel - 10 ft art. 0610-075
По запросу
19
Conduit, Flexible - 5 ft art. 0619-776
По запросу
20
Hose, Coolant - Coolant Tank/T-Fitting art. 0610-192
По запросу
