модель 2005 года
- Модель Pantera 600
- Код модели PANTERA 600 EFI (S2005PTDEFUSB)

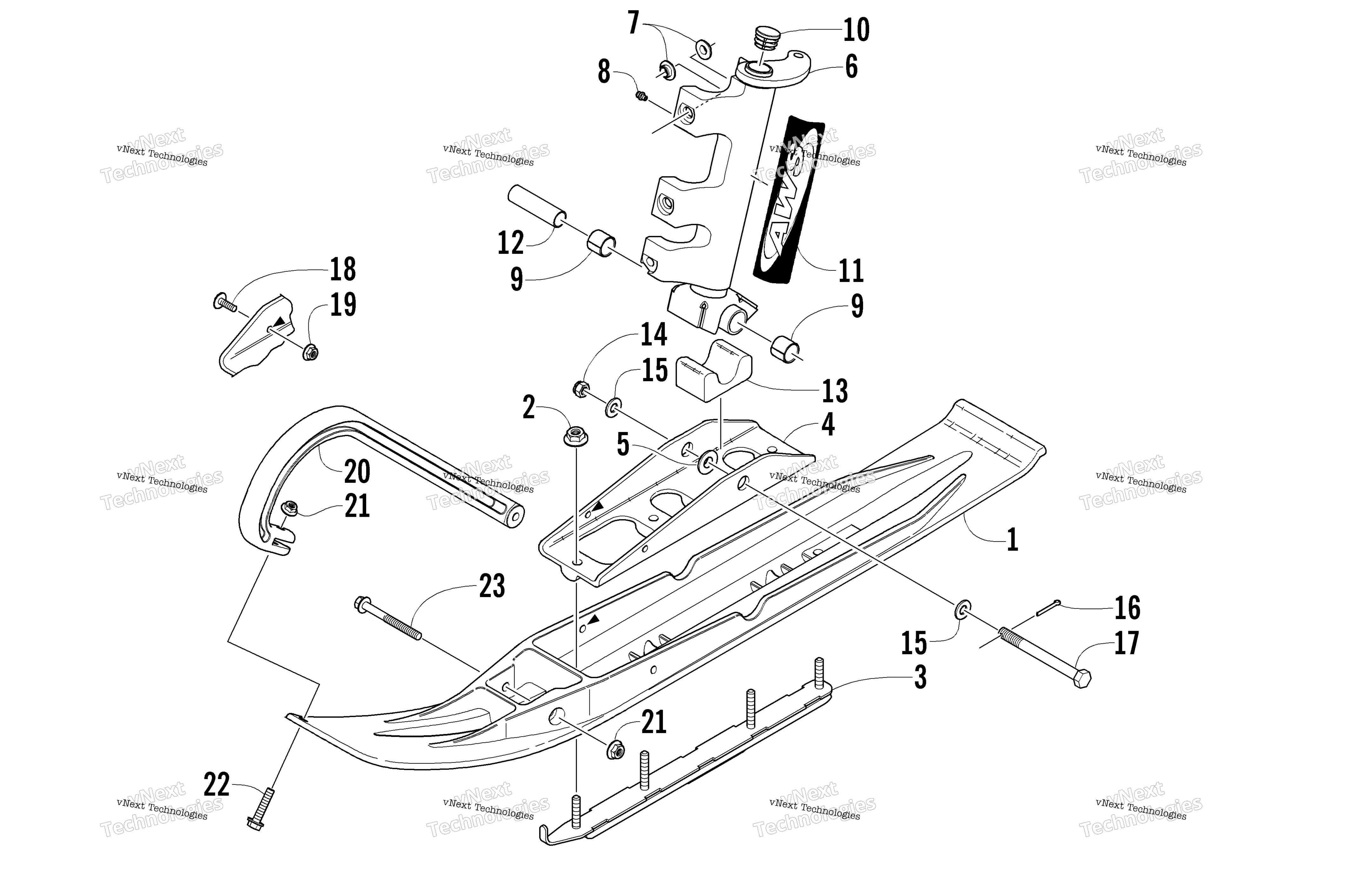

Схема Ski и Spindle узла для PANTERA 600 EFI (S2005PTDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black art. 1703-109
По запросу
2
Гайка Arctic Cat art. 8048-486
По запросу
3
Wearbar art. 1703-753
По запросу
4
SADDLE, SKI- ASSY- PTD BLK (inc. 5) art. 1703-632
По запросу
5
Insert, Ski Saddle art. 0603-621
По запросу
6
Стойка ( шпиндель) левая Arctic Cat art. 0703-649
от 33 096 ₽
6
Стойка ( шпиндель) правая Arctic Cat art. 0703-648
от 33 096 ₽
7
Insert, Spindle art. 0603-647
По запросу
8
Fitting, Grease art. 0623-010
По запросу
9
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
10
Cap art. 0623-831
По запросу
11
Decal, “AWS” - Spindle - Right art. 6611-160
По запросу
11
Decal, “AWS” - Spindle - Left art. 6611-161
По запросу
12
AXLE,SPINDLE art. 2603-548
По запросу
13
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
14
Nut, Lock art. 0123-296
По запросу
15
Washer art. 0623-728
По запросу
16
Шплинт art. 0123-458
По запросу
17
Screw, Cap art. 0623-552
По запросу
18
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
19
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
20
HANDLE,PLASTIC-BLACK art. 0603-624
По запросу
21
Nut, Lock art. 8048-426
По запросу
22
Screw, Cap art. 8020-135
По запросу
23
Screw, Cap art. 8020-143
По запросу
