модель 2005 года
- Модель Pantera 600
- Код модели PANTERA 600 EFI (S2005PTDEFUSB)

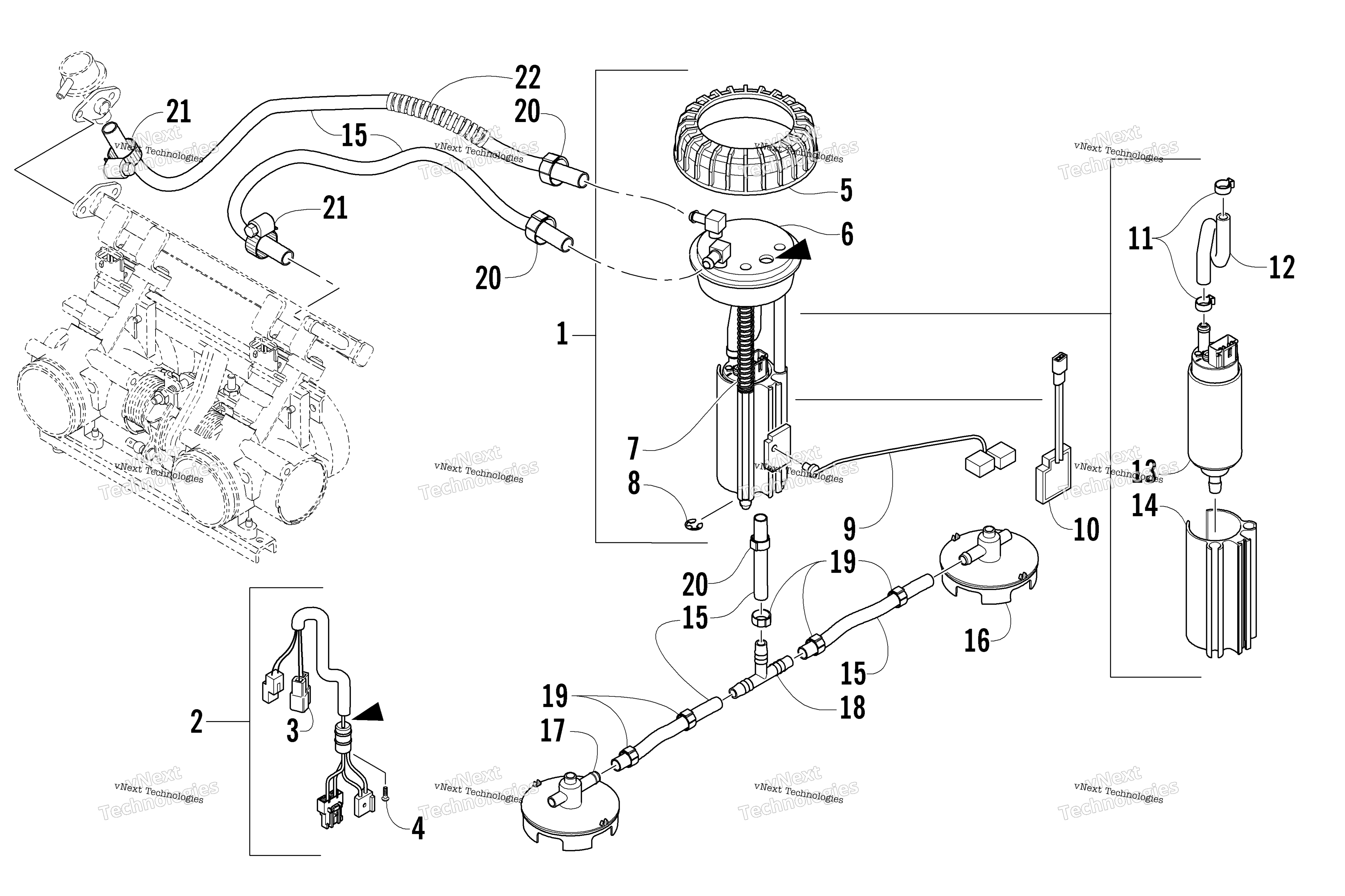

Схема топливной системы Pump Assembly для PANTERA 600 EFI (S2005PTDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel - Assembly (inc. 2-14) art. 1670-593
По запросу
2
Harness, Fuel Pump (inc. 3) art. 1670-652
По запросу
3
Connector, Harness art. 0670-380
По запросу
4
Screw, Machine - Harness art. 1670-412
По запросу
5
Nut, Retaining - Fuel Pump art. 1670-119
По запросу
6
Seal, Fuel Pump Housing art. 1670-118
По запросу
7
Spring, Fuel Pump Assembly art. 1670-156
По запросу
8
Ring, Retaining art. 1670-244
По запросу
9
Arm, Float art. 0670-460
По запросу
10
Element, Fuel Sensor art. 1670-408
По запросу
11
Clamp, Hose art. 1670-159
По запросу
12
Hose, Fuel Pump - Top art. 1670-521
По запросу
13
Pump, Fuel art. 1670-153
от 15 530 ₽
14
Housing, Fuel Pump art. 1670-413
По запросу
15
Hose, Fuel - 10 ft art. 0610-075
По запросу
16
Фильтр топливный Arctic Cat art. 1670-618
По запросу
17
PICKUP, FUEL-(MP12)SMALL NONVENTED art. 1670-619
По запросу
18
T-Fitting art. 0670-235
По запросу
19
Clamp, Hose art. 0610-563
По запросу
20
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
21
Clamp, Hose art. 0623-373
По запросу
22
Conduit, High Temperature - 26 in. art. 0716-507
По запросу
