модель 2005 года
- Модель Pantera 600
- Код модели PANTERA 600 EFI (S2005PTDEFUSB)

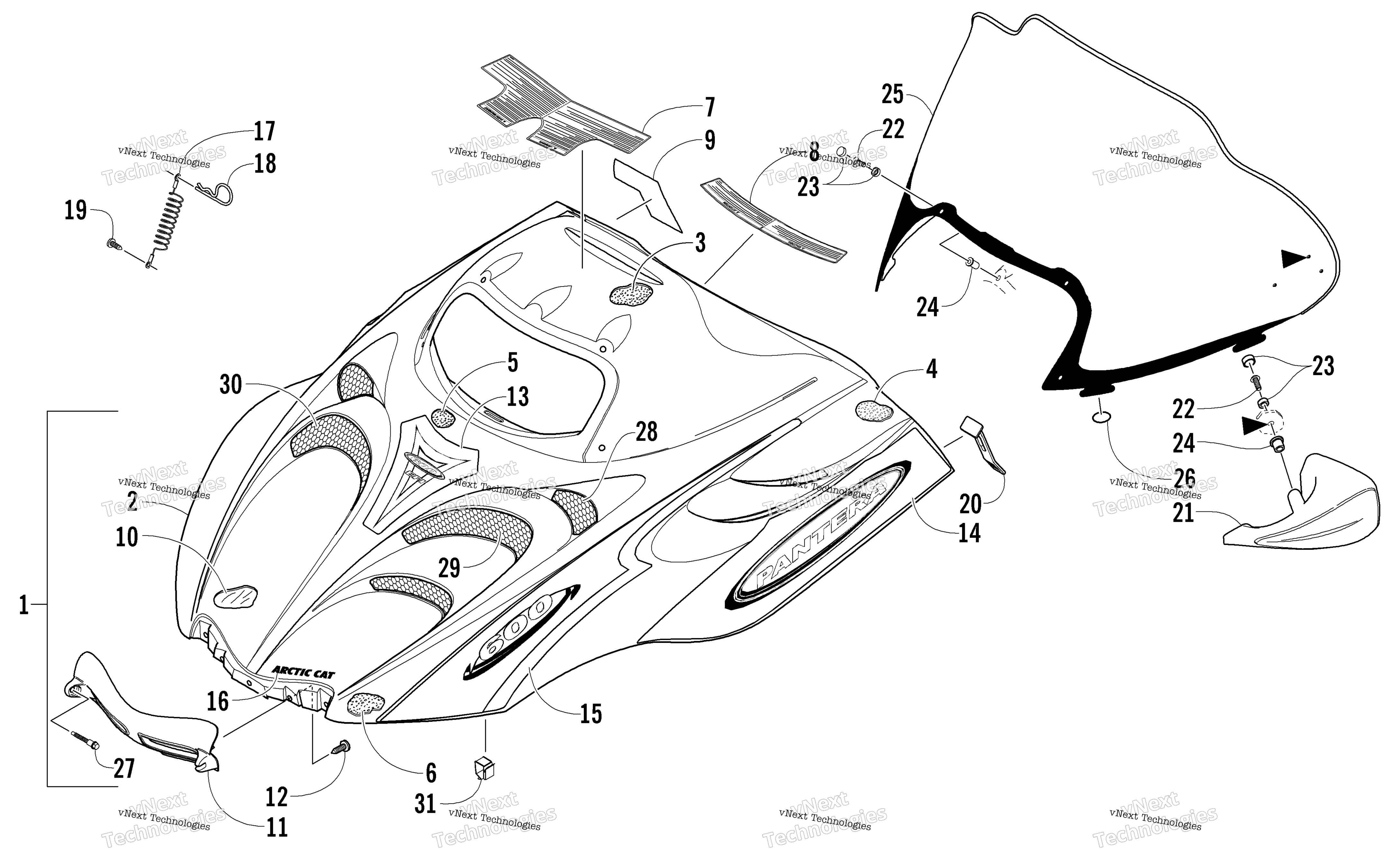

Схема Hood и Windshield узла для PANTERA 600 EFI (S2005PTDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-16) art. 1718-613
По запросу
2
Hood w/o Decals - Black (inc. 3-12) art. 1718-634
По запросу
3
Foam, Hood - Upper Middle - Left art. 0717-149
По запросу
3
Foam, Hood - Upper Middle - Right art. 0717-148
По запросу
4
Foam, Hood - Front - Right art. 0717-146
По запросу
4
Foam, Hood - Rear - Left art. 0717-147
По запросу
5
Foam, Hood - Middle art. 0717-138
По запросу
6
Foam, Hood - Rear - Right art. 0717-140
По запросу
6
Foam, Hood - Front - Left art. 0717-141
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Reverse art. 3611-580
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
11
HINGE,HOOD-PEWTER-ROUTED art. 2606-757
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Decal, Hood - Crest art. 6611-170
По запросу
14
Decal, Hood - Lower Left art. 6611-167
По запросу
14
Decal, Hood - Lower Right art. 6611-166
По запросу
15
Decal, Hood - Upper Left art. 6611-165
По запросу
15
Decal, Hood - Upper Right art. 6611-164
По запросу
16
Decal, “Arctic Cat” - Hood art. 6611-171
По запросу
17
Cable, Hood art. 1606-158
По запросу
18
Clip, Hairpin art. 0623-805
По запросу
19
Screw, Self-Tapping art. 0623-057
По запросу
20
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
21
KIT, MIRROR WS MOUNT-BLK (inc. six No. 22-24) art. 2639-477
от 3 344 ₽
22
Screw, Machine art. 0623-902
По запросу
23
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
24
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
25
Стекло ветровое Arctic Cat art. 2606-366
По запросу
26
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
27
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
28
Screen, Vent - Left Black art. 2706-409
По запросу
29
Screen, Vent - Upper Left Black art. 2706-407
По запросу
30
Screen, Vent - Right Black art. 2706-408
По запросу
31
Clip, Cable art. 0123-394
По запросу
Другие схемы модели
Hood и Windshield узел
