модель 2009 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2009CFHEXUSB)

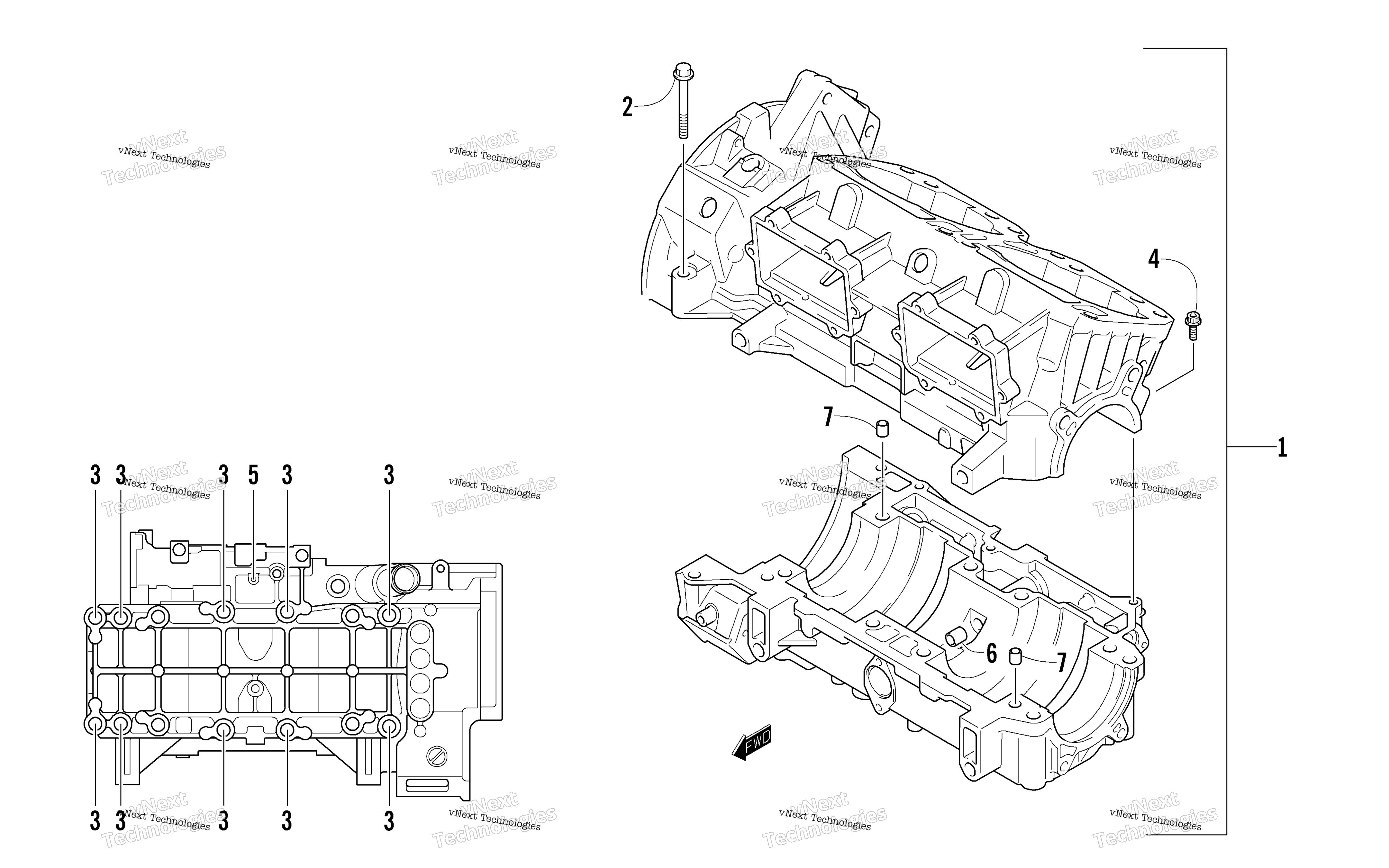

Схема картера Assembly для CFR8 LE BLACK (S2009CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase (inc. 2-7) art. 3007-526
По запросу
2
Screw, Cap art. 3006-538
По запросу
3
Screw, Cap art. 3006-488
По запросу
4
Screw, Cap art. 3007-445
По запросу
5
Screw, Cap art. 3007-527
По запросу
6
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
7
Pin art. 3005-206
По запросу
Другие схемы модели
Картер Assembly
