модель 2009 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2009CFHEXUSB)

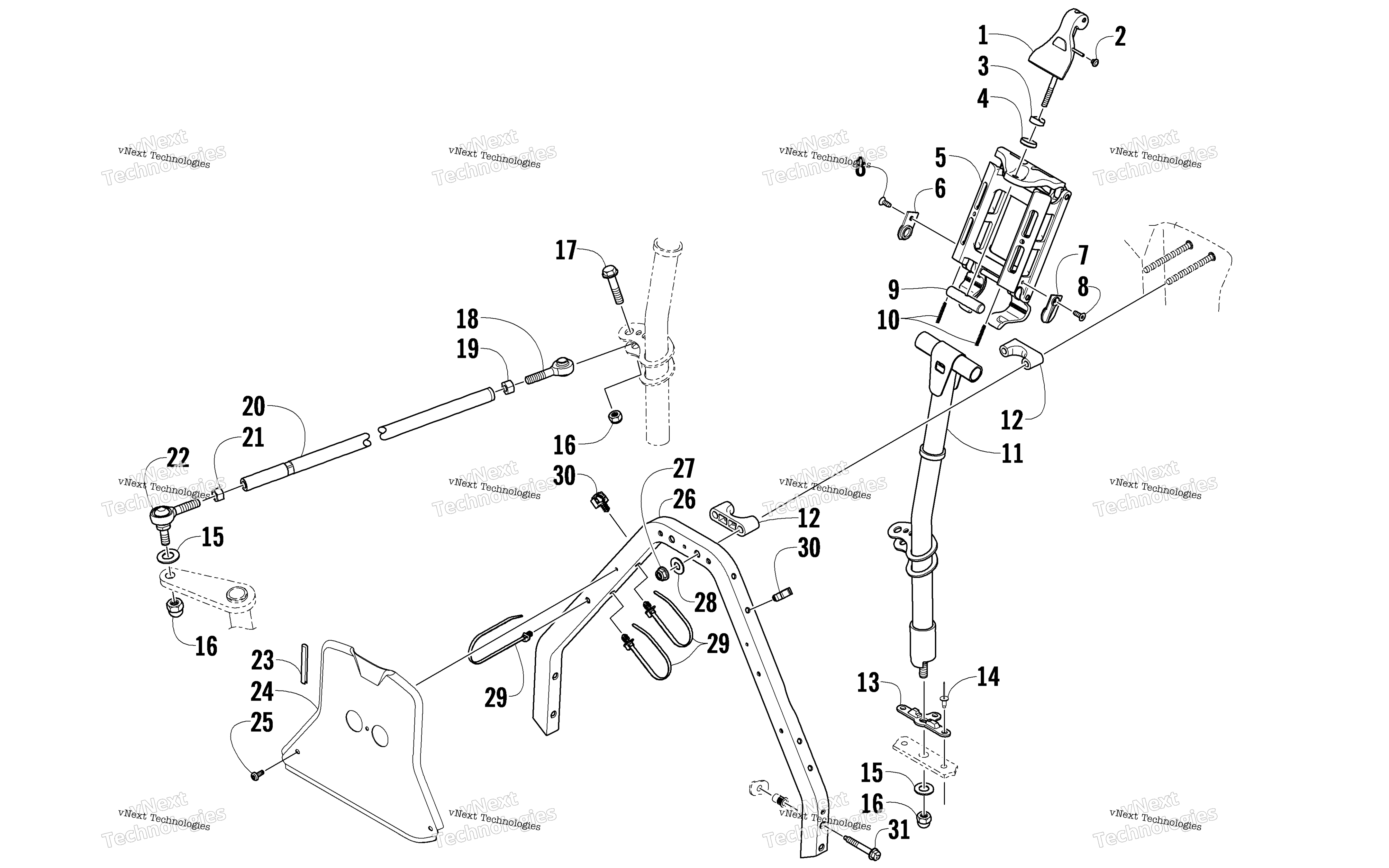

Схема рулевого управления Post Assembly для CFR8 LE BLACK (S2009CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever, Cam - Assembly (inc. 2) art. 1705-191
По запросу
2
Knob, Locking Pin art. 0605-839
По запросу
3
Washer, Cam Lever art. 0605-837
По запросу
4
Cup, Cam Lever art. 0605-828
По запросу
5
Block, Riser - Assembly art. 1705-268
По запросу
6
Retainer, Riser Block - Right art. 0605-832
По запросу
7
Retainer, Riser Block - Left art. 0605-833
По запросу
8
Screw, Self-Tapping art. 1623-018
По запросу
9
End, Lock Rod art. 0605-831
По запросу
10
Spring, Riser Block art. 0605-840
По запросу
11
POST,STEERING-PTD BLK art. 1705-329
По запросу
12
Block, Mounting - Steering Post art. 0605-576
По запросу
13
Stop, Steering Post art. 0605-943
По запросу
14
Rivet art. 8060-888
По запросу
15
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
16
Гайка Arctic Cat art. 0623-025
от 326 ₽
17
SCREW,CAP-HH 3/8-24X1.50 G5 Z&Y art. 8004-225
По запросу
18
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-010
от 1 849 ₽
19
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
20
Tube, Tie Rod art. 0605-856
По запросу
21
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
22
Rod End, Left Hand - 3/8-24 w/Stud art. 1605-011
от 1 677 ₽
23
Trim art. 0706-371
По запросу
24
PANEL,CLOSE OUT-FORMED art. 5606-501
По запросу
25
Screw, Self-Tapping art. 1623-353
По запросу
26
TUBE,SUPPORT-STEERING POST-MACH/FORMED art. 1705-260
По запросу
27
Гайка Arctic Cat art. 8047-426
По запросу
28
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
29
Tie, Cable - Push Mount art. 0623-677
По запросу
30
Clip, Routing art. 1623-406
По запросу
31
Screw, Cap art. 1623-482
По запросу
