модель 2009 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2009CFHEXUSB)

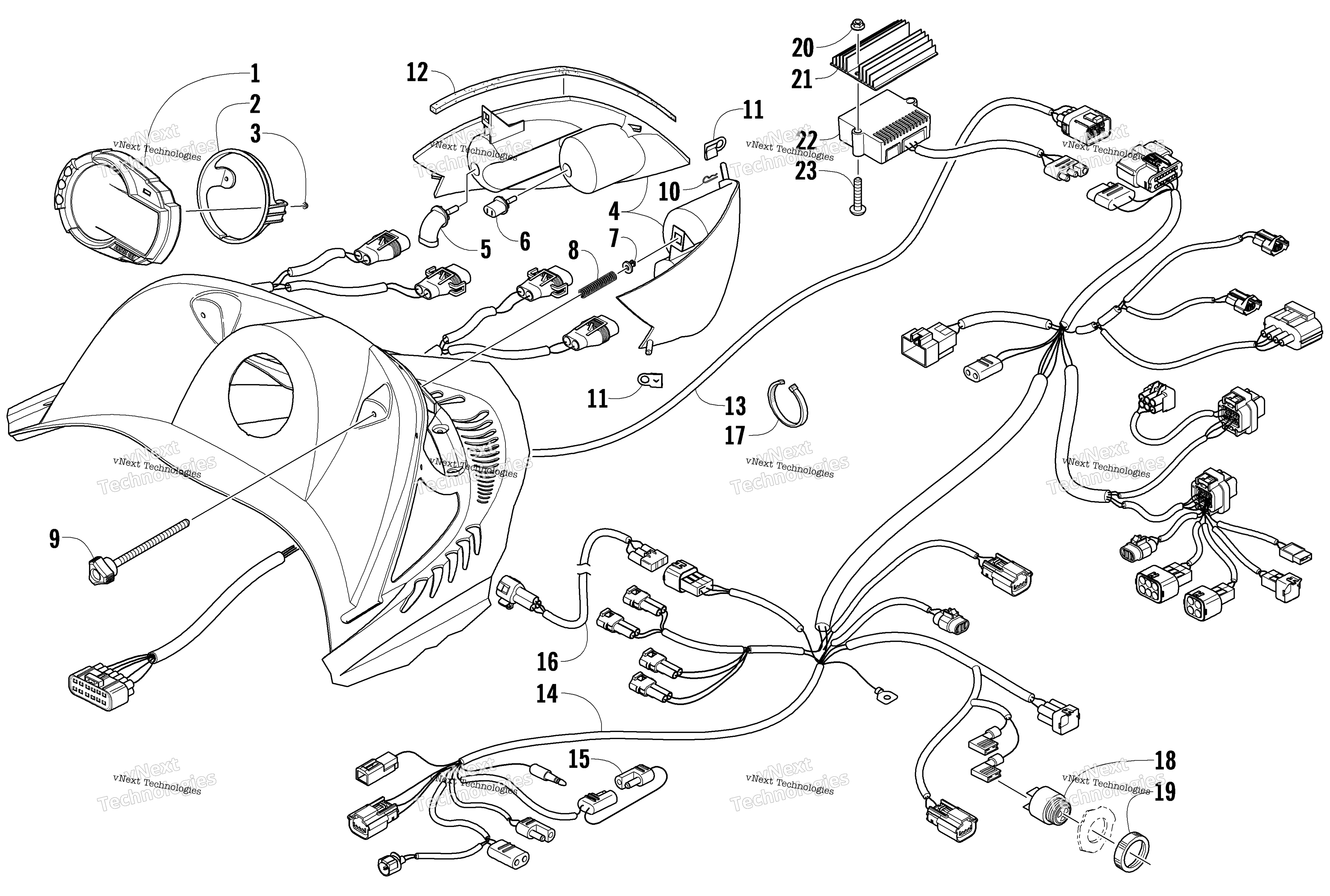

Схема headlight, Instruments, и Wiring Assemblies для CFR8 LE BLACK (S2009CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SPEEDO/TACH-PREMIUM-CALIBRATED(F/CFR art. 0620-361
По запросу
2
Bracket, Retaining art. 0620-322
По запросу
3
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
4
Headlight Assembly - Left (inc. 5-6) art. 0609-849
По запросу
4
Lens/Reflector - Headlight - Right (inc. 5-6) art. 0609-848
По запросу
5
Лампа art. 0609-251
По запросу
6
Лампа art. 0609-693
По запросу
7
Insert art. 1623-025
По запросу
8
Spring, Adjuster art. 0623-360
По запросу
9
Screw, Adjuster art. 1623-024
По запросу
10
Clip, Hairpin art. 1623-137
По запросу
11
Clip - Right art. 1623-272
По запросу
11
Clip - Left art. 1623-273
По запросу
12
Foam, Hood/Headlight art. 0617-501
По запросу
13
Harness, Hood art. 1686-396
По запросу
14
Harness, Main (inc. 15) art. 1686-485
По запросу
15
Tether, Accessory Cover art. 0486-164
По запросу
16
Harness, Extension - Taillight art. 1686-489
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Alarm, Reverse (inc. 19) art. 0630-243
По запросу
19
Ring, Retaining art. 0630-017
По запросу
20
Nut, Lock art. 8047-366
По запросу
21
Regulator, Heat art. 4706-473
По запросу
22
Regulator, Voltage art. 0630-323
от 8 586 ₽
23
Screw, Machine art. 8017-587
По запросу
