модель 2009 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2009CFHEXUSB)

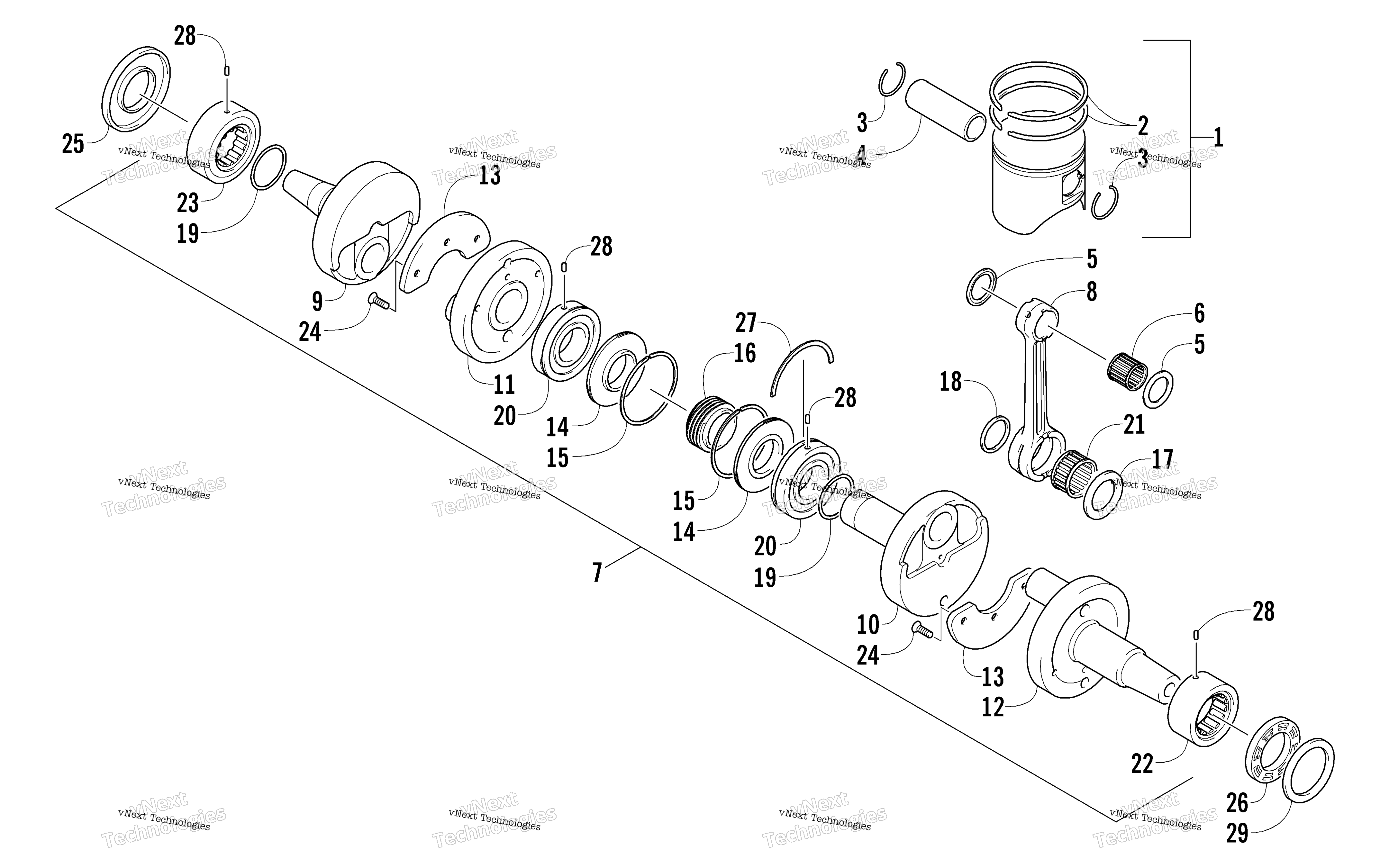

Схема поршень и коленвал для CFR8 LE BLACK (S2009CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Поршень Arctic Cat art. 3007-528
от 8 006 ₽
2
Комплект поршневых колец Arctic Cat art. 3006-394
от 12 485 ₽
3
Стопорное кольцо поршневого пальца Arctic Cat art. 3005-304
По запросу
4
Поршневой палец Arctic Cat art. 3006-501
от 1 397 ₽
5
Шайба Arctic Cat art. 3008-500
По запросу
6
Подшипник Arctic Cat art. 0932-033
По запросу
7
Crankshaft Assembly (inc. 8-24) art. 3007-529
По запросу
8
Шатун Arctic Cat 3005-308 art. 3007-530
от 8 458 ₽
Аналог
8 458 ₽
Требуется 2 шт.
9
Crankshaft - Right art. 3007-531
По запросу
10
Crankshaft - Middle art. 3007-437
По запросу
11
Wheel, Crankshaft art. 3007-438
По запросу
12
Crankshaft - Left art. 3006-506
По запросу
13
BALANCER,CRANKSHAFT art. 3006-719
По запросу
14
Сальник коленвала Arctic Cat art. 3006-508
По запросу
15
Кольцо коленвала Arctic Cat art. 3005-508
По запросу
16
Gear, Drive - Oil Pump art. 3006-519
По запросу
17
Washer art. 3004-147
По запросу
18
Shim - 30 x 38 x 1 art. 3006-489
По запросу
19
Washer art. 3008-495
По запросу
20
Подшипник коленвала Arctic Cat art. 3008-421
По запросу
21
Подшипник шатуна нижний Arctic Cat art. 3007-532
По запросу
22
Подшипник коленвала Arctic Cat art. 3007-439
По запросу
23
Подшипник коленвала Arctic Cat art. 3006-551
По запросу
24
Screw art. 3007-440
По запросу
25
Сальник коленвала 35х75х7 Arctic Cat art. 3007-533
от 2 456 ₽
Аналог
Комплект прокладок с сальниками Sledex для Arctic Cat 800LC
art. 09-711304
9 510 ₽
Требуется 1 шт.
26
Сальник коленвала Arctic Cat art. 0930-051
от 3 150 ₽
27
C-Ring art. 3003-359
По запросу
28
Pin, Alignment art. 3003-658
По запросу
29
Spacer art. 3006-552
По запросу
