модель 2009 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2009CFHEXUSB)

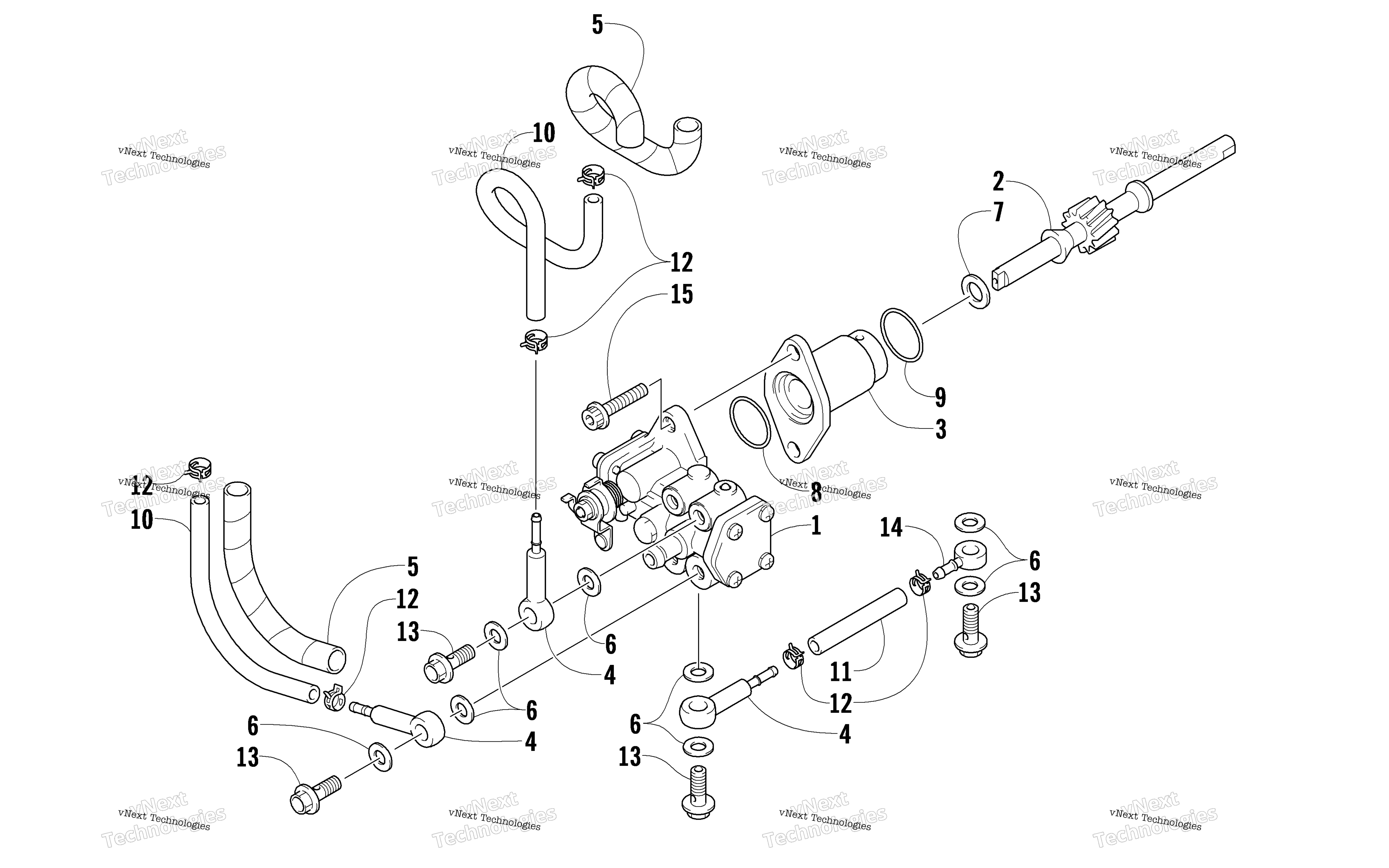

Схема масляного насоса для CFR8 LE BLACK (S2009CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Oil - Assembly art. 3007-710
По запросу
2
Вал привода масляного насоса Arctic Cat art. 3006-520
от 20 790 ₽
3
Retainer, Oil Pump Input Shaft art. 3007-916
По запросу
4
Check Valve art. 3003-217
По запросу
5
Protector art. 3005-032
По запросу
6
Washer, Driven art. 3402-009
По запросу
7
WASHER,M10X18X1 art. 3423-300
По запросу
8
Кольцо Arctic Cat art. 3008-030
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
9
Кольцо Arctic Cat art. 3005-126
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
10
Hose art. 3008-035
По запросу
11
Hose art. 3005-357
По запросу
12
Clamp, Hose art. 3008-037
По запросу
13
Bolt, Union art. 3004-346
По запросу
14
Union, Gear Lube art. 3003-661
По запросу
15
Screw, Cap art. 3007-445
По запросу
