модель 2009 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2009CFHEXUSB)

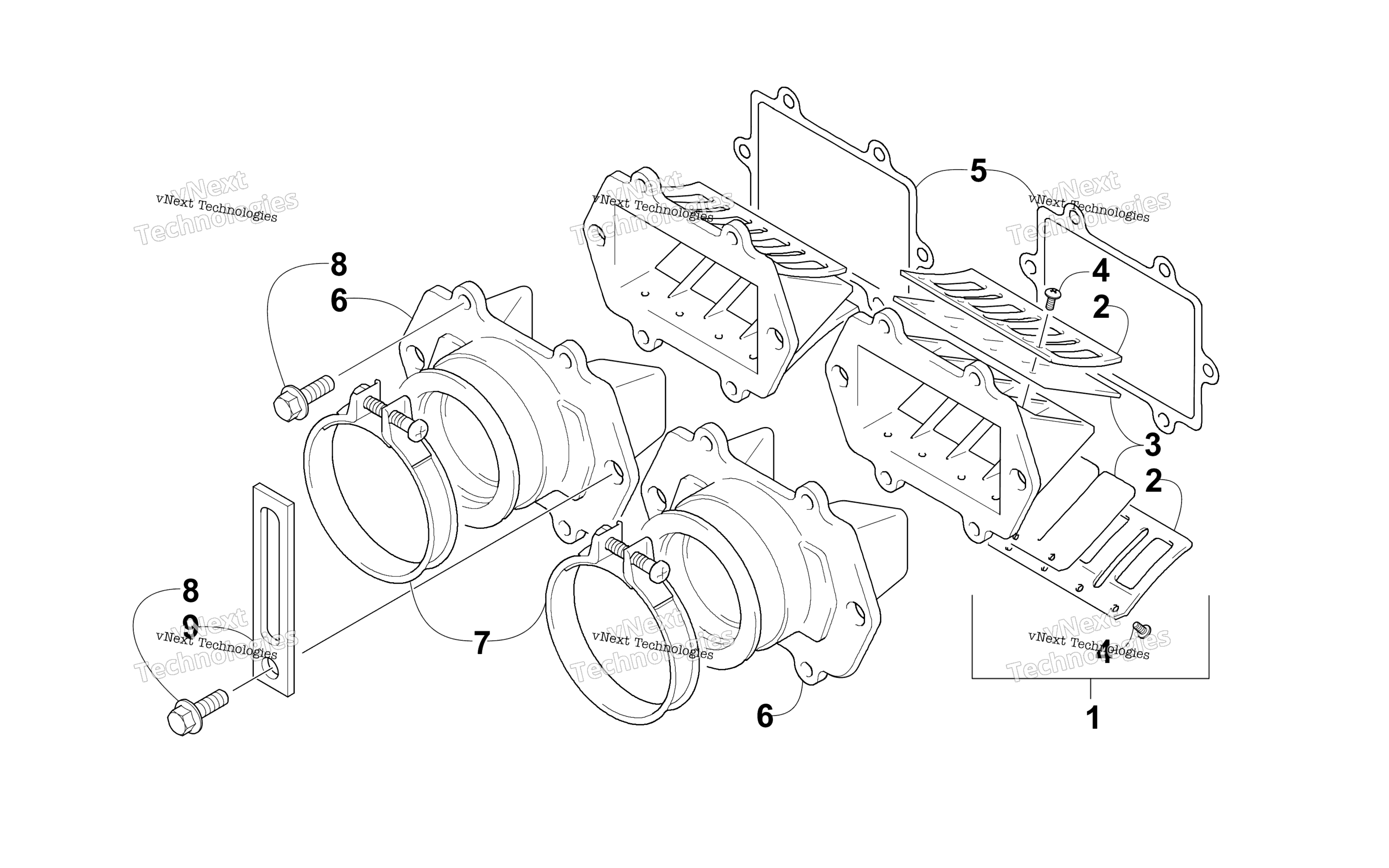

Схема узла лепесткового клапана для CFR8 LE BLACK (S2009CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Valve, Reed - Assembly (inc. 2-4) art. 3007-534
По запросу
2
Stopper art. 3007-535
По запросу
3
Valve, Reed art. 3005-878
По запросу
4
Screw, Machine art. 3004-506
По запросу
5
Gasket, Reed Valve art. 3005-879
от 2 497 ₽
6
Pipe, Intake art. 3006-527
По запросу
7
CLAMP, DUCT REAR art. 3402-455
По запросу
8
Bolt art. 3007-380
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
Другие схемы модели
Узел лепесткового клапана
