модель 2009 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2009CFHEXUSB)

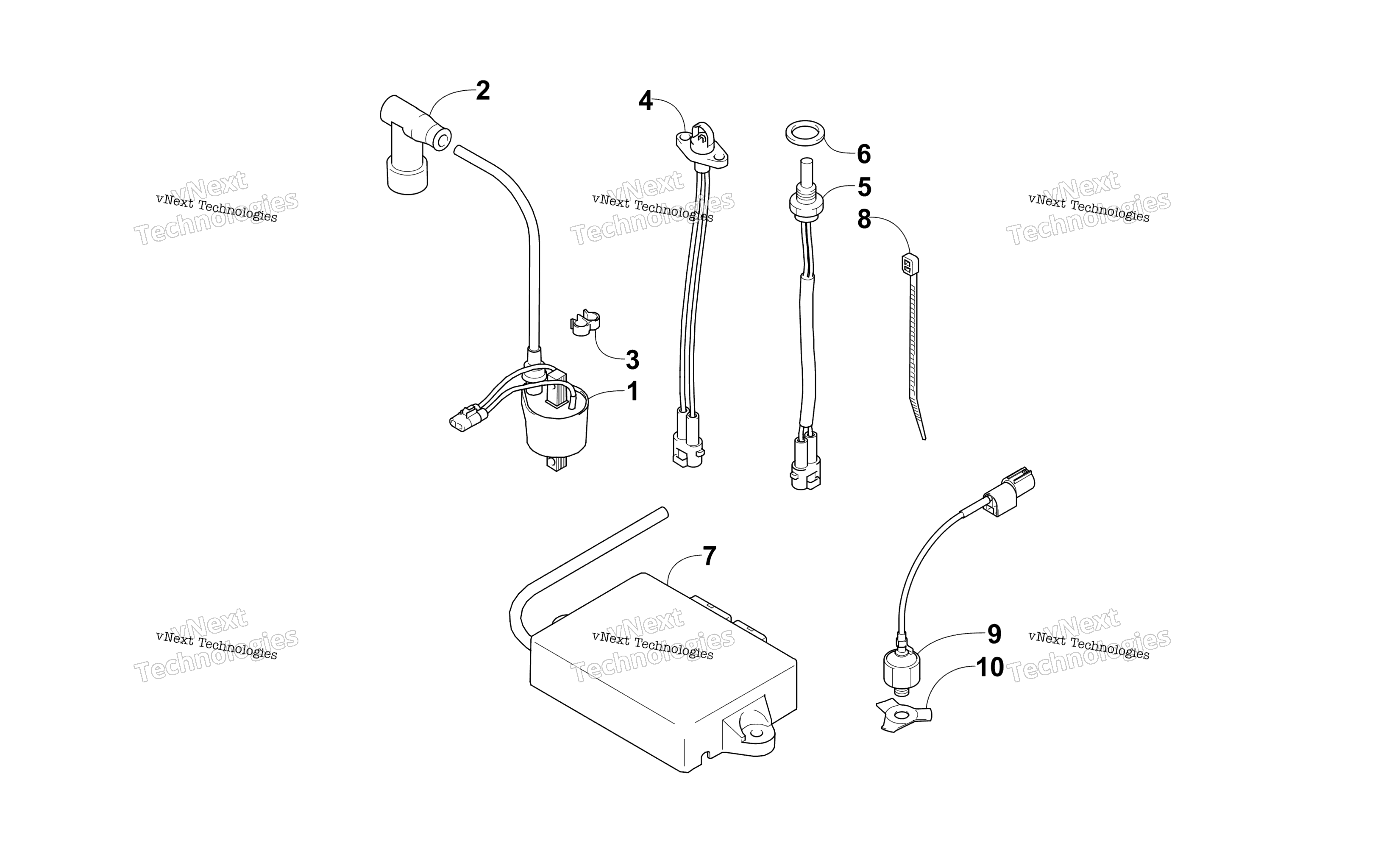

Схема электрооборудования для CFR8 LE BLACK (S2009CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Катушка зажигания Arctic Cat art. 3007-548
от 3 124 ₽
2
Cap, Spark Plug art. 3006-367
По запросу
3
Clip art. 3005-387
По запросу
4
Sensor, Air Temperature art. 3006-728
от 3 065 ₽
5
Sensor, Coolant art. 3006-725
от 1 971 ₽
6
Washer, Sensor art. 3005-233
По запросу
7
ECU (Circle) art. 3007-646
По запросу
7
ECU (Square) art. 3007-647
По запросу
7
ECU (Triangle) art. 3007-648
По запросу
8
Cable Tie art. 3005-237
По запросу
9
Sensor, Knock - Assembly art. 3006-886
от 9 554 ₽
10
Plate, Knock Sensor Lock art. 3007-549
По запросу
