модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)

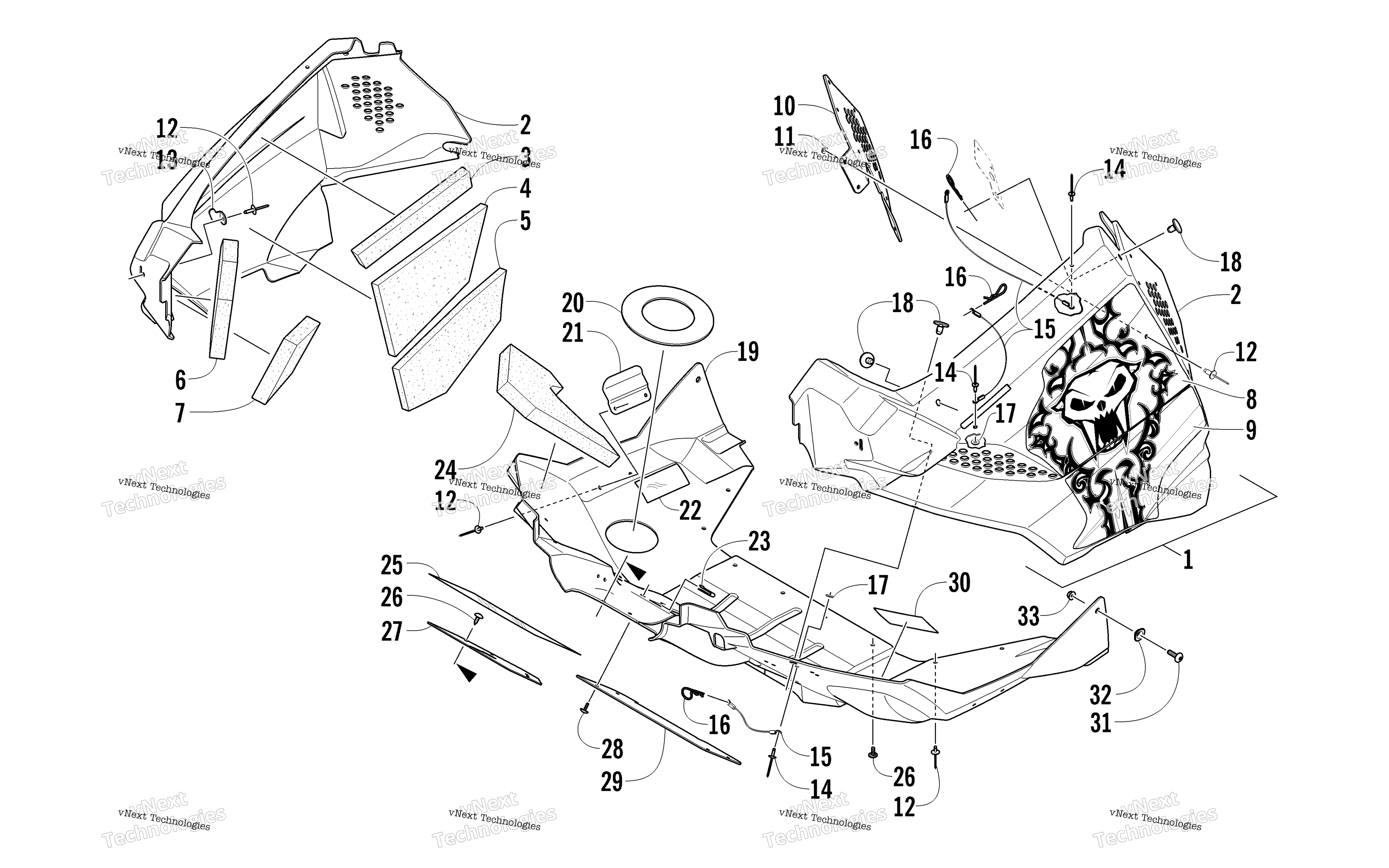

Схема Belly поддон узла для ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Left - w/Decals (inc. 2-9) art. 3718-089
По запросу
1
Panel, Side - Right - w/Decals (inc. 2-9) art. 3718-088
По запросу
2
Panel, Side - Right - w/o Decals (inc. 3-7) art. 3718-090
По запросу
2
Panel, Side - Left - w/o Decals (inc. 3-7) art. 3718-091
По запросу
3
Foam, Side Panel - Upper Rear - Left art. 0617-575
По запросу
3
Foam, Side Panel - Upper Rear - Right art. 0617-574
По запросу
4
Foam, Side Panel - Center Rear - Right art. 0617-620
По запросу
4
Foam, Side Panel - Center Rear - Left art. 0617-621
По запросу
5
Foam, Side Panel - Lower Rear - Left art. 0617-623
По запросу
5
Foam, Side Panel - Lower Rear - Right art. 0617-622
По запросу
6
Foam, Side Panel - Upper Forward - Left art. 0617-591
По запросу
6
Foam, Side Panel - Upper Forward - Right art. 0617-590
По запросу
7
Foam, Side Panel - Lower Forward - Left art. 0617-593
По запросу
7
Foam, Side Panel - Lower Forward - Right art. 0617-592
По запросу
8
Decal, Panel - Upper - Left art. 9611-289
По запросу
8
Decal, Panel - Upper - Right art. 9611-288
По запросу
9
Decal, Panel - Lower - Left art. 9611-291
По запросу
9
Decal, Panel - Lower - Right art. 9611-290
По запросу
10
Panel, Reinforcement art. 6606-047
По запросу
11
Washer art. 0123-802
от 110 ₽
12
Заклепка Arctic Cat art. 8061-708
от 168 ₽
13
Hold-Down, Hood - Right art. 2606-096
По запросу
13
Bracket, Hold-Down - Left art. 1606-441
По запросу
14
Rivet art. 8060-486
По запросу
15
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
16
Clip, Hairpin art. 0605-283
По запросу
17
Washer art. 8050-127
По запросу
18
Pin, Retaining art. 6606-592
По запросу
19
Belly Pan art. 6606-294
По запросу
20
Seal, Exhaust Outlet art. 2612-507
По запросу
21
Bracket, Latch - Belt Guard art. 0607-892
По запросу
22
Foil, Protective art. 2606-558
По запросу
23
Clip, U-Nut art. 1623-030
По запросу
24
Foam, Belly Pan art. 0617-586
По запросу
25
Термоотражающая наклейка 3"х6" Arctic Cat art. 2606-556
от 368 ₽
26
Винт-саморез Arctic Cat art. 1623-129
По запросу
27
Panel, Close-Off art. 5606-954
По запросу
28
Винт Arctic Cat art. 2623-164
от 368 ₽
29
Cover, Access art. 5606-872
По запросу
30
Decal, Warning - Belt Guard art. 1611-565
По запросу
31
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
32
Spacer art. 0623-870
По запросу
33
Гайка Arctic Cat art. 8427-602
от 116 ₽
