модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)

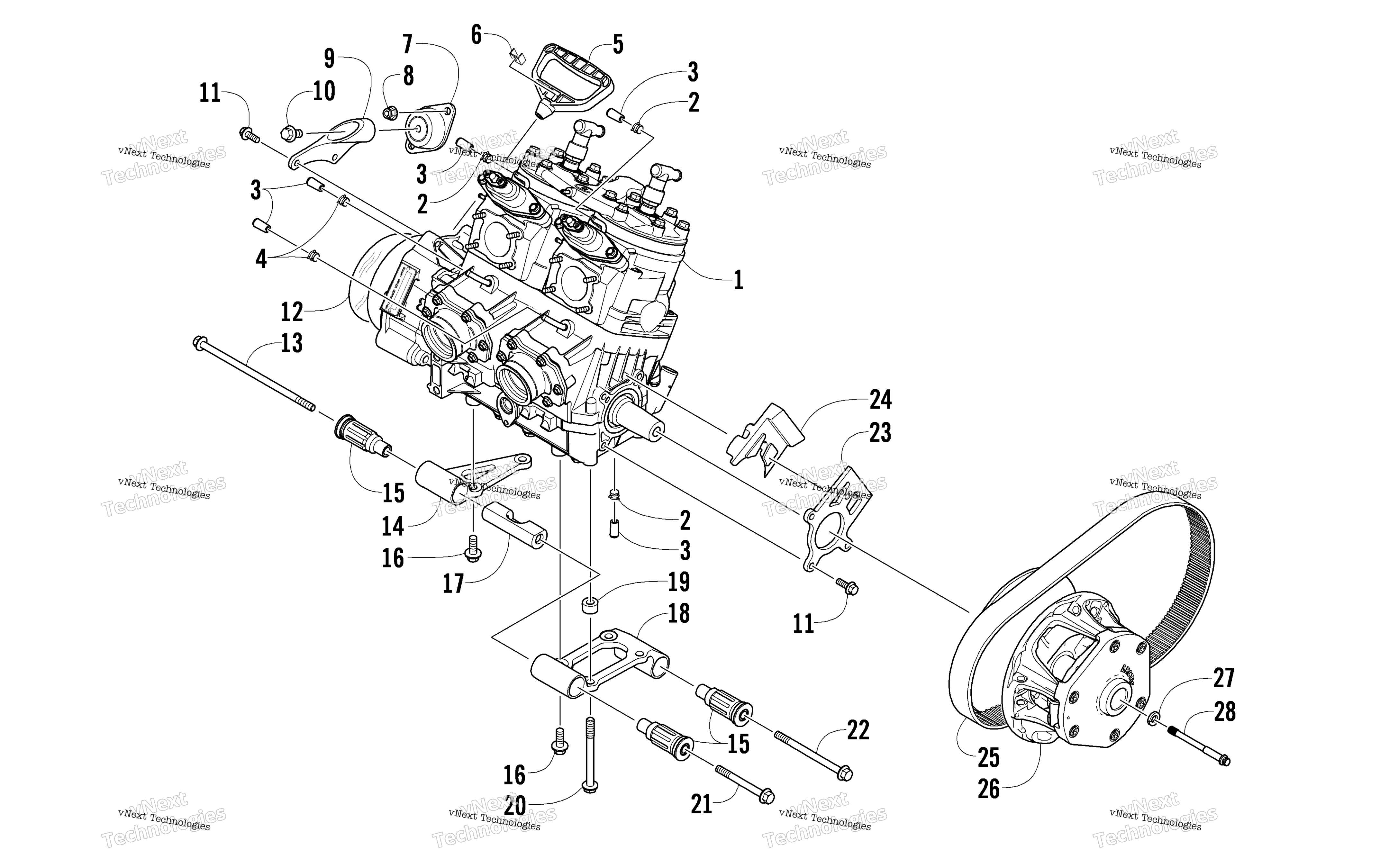

Схема двигателя And Related Parts для ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AK60L3 art. 0662-579
По запросу
2
Clamp, Hose art. 1623-233
По запросу
3
Plug art. 0670-323
По запросу
4
Clamp art. 1623-234
По запросу
5
Handle, Recoil art. 0636-363
По запросу
6
Cap, Recoil Handle art. 0606-885
По запросу
7
Mount, Engine art. 0608-496
По запросу
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
9
Bracket, Engine Mounting - Right art. 0708-544
По запросу
10
Screw, Cap art. 8408-020
По запросу
11
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
12
Foil, Protective art. 1670-328
По запросу
13
Screw, Cap art. 1623-730
По запросу
14
Bracket, Engine Mounting - Right Front (inc. one No. 15) art. 0708-556
По запросу
15
Mount, Rubber - Engine art. 0608-629
По запросу
16
Screw, Cap art. 8409-026
По запросу
17
Spacer, Engine Mount art. 0608-592
По запросу
18
Bracket, Engine Mounting - Left Front (inc. two No. 15) art. 0708-549
По запросу
19
Spacer art. 0608-588
По запросу
20
Bolt, Crankcase art. 3007-681
По запросу
21
SCREW,CAP-HFH M10-1.25X145 CL10.9 art. 1623-729
По запросу
22
Болт Arctic Cat art. 8409-000
от 310 ₽
23
Bracket, Engine Mounting - Left art. 0608-584
По запросу
24
Bumper, Torque art. 0608-583
По запросу
25
Belt, Drive art. 0627-076
По запросу
26
KIT,DRIVE CLUTCH-2011 CROSS COUNTRY art. 0746-271
По запросу
27
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
28
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
