модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)

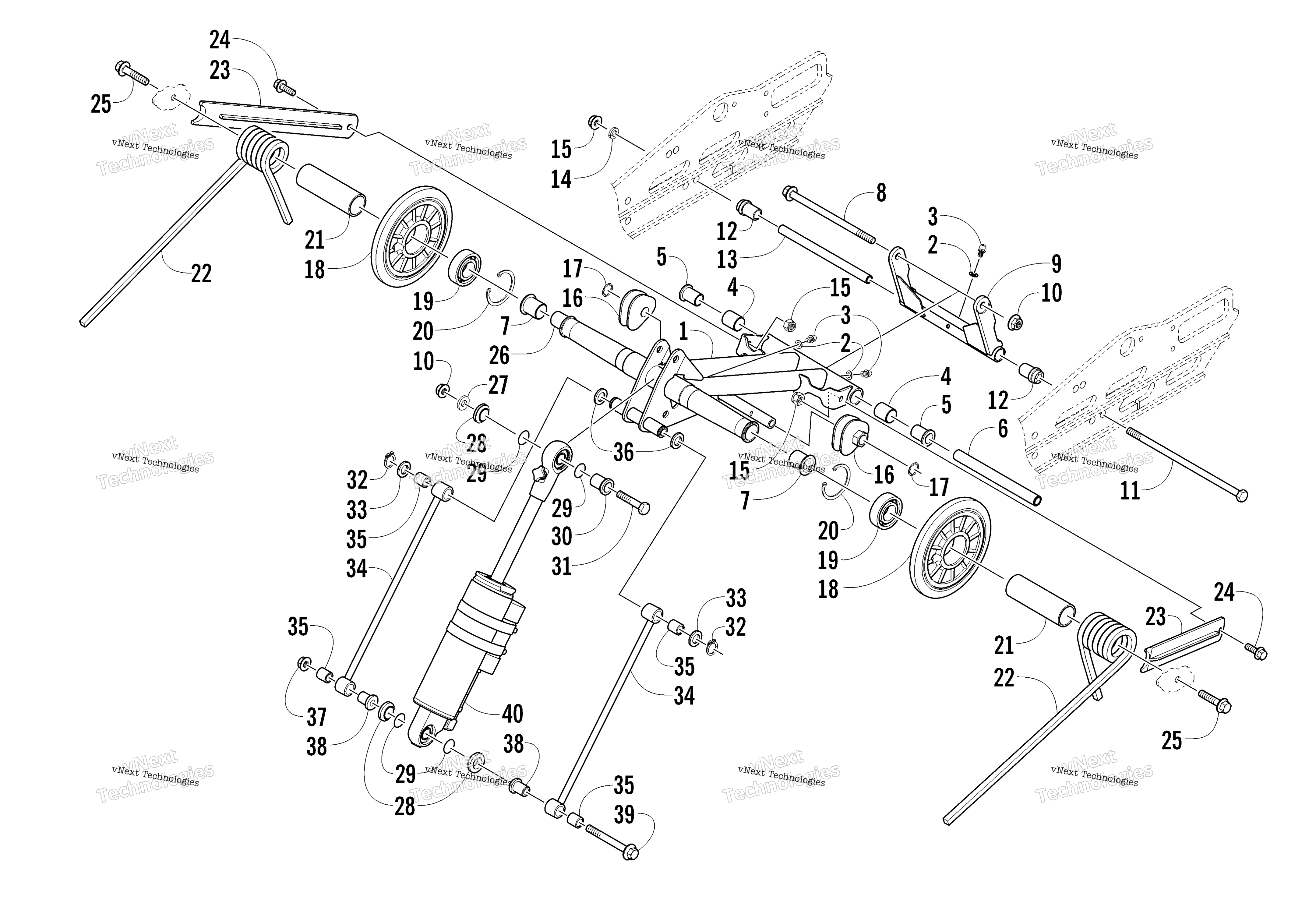

Схема задней части Suspension Rear Arm Assembly для ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler (inc. two No. 2-3 and 4-7) art. 1704-918
По запросу
2
WASHER- GREASE FITTING art. 1623-011
По запросу
3
Фиттинг art. 1623-010
По запросу
4
Bearing art. 2603-481
По запросу
5
Bushing, Flared art. 3604-222
По запросу
6
Axle art. 3604-226
По запросу
7
Bearing art. 3604-223
По запросу
8
Screw, Cap art. 1623-674
По запросу
9
Arm, Rear (inc. one No. 2-3) art. 1704-368
По запросу
10
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
11
Screw, Cap art. 1623-037
По запросу
12
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
13
Tube, Axle art. 2604-665
По запросу
14
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
15
Гайка art. 8040-486
По запросу
16
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
16
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
17
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
18
Wheel, Idler (inc. 19-20) art. 3604-616
По запросу
19
Bearing art. 3604-257
от 500 ₽
20
Ring, Retaining art. 3604-256
По запросу
21
Sleeve, Spring art. 3604-414
По запросу
22
Spring, Suspension - Right - Light art. 1704-916
По запросу
22
Spring, Suspension - Right Optional art. 1704-382
По запросу
22
Spring, Suspension - Left Optional art. 1704-383
По запросу
22
Spring, Suspension - Right - Heavy Optional art. 1704-384
По запросу
22
Spring, Suspension - Left - Heavy Optional art. 1704-385
По запросу
22
Spring, Suspension - Left - Light art. 1704-917
По запросу
23
Brace, Support art. 3604-408
По запросу
24
Болт Arctic Cat art. 8020-222
от 221 ₽
25
Screw, Cap art. 1623-903
По запросу
26
Axle, Inner Carriage art. 3604-388
По запросу
27
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 1 шт.
28
Spacer art. 3604-210
По запросу
29
O-Ring art. 2604-698
По запросу
30
Spacer art. 3604-127
По запросу
31
Screw, Cap art. 1623-120
По запросу
32
Snap Ring EXTL-5/8 DIA art. 0623-237
По запросу
33
Washer art. 1623-389
По запросу
34
Link, Rear Shock (inc. 35) art. 1704-377
По запросу
35
Втулка Arctic Cat art. 0603-083
По запросу
36
Washer, Urethane art. 1623-384
По запросу
37
Nut, Lock art. 8047-610
По запросу
38
Axle, Link - Flanged art. 3604-209
По запросу
39
Screw, Cap art. 8026-414
По запросу
40
SHOCK,REAR ARM-FOX(CROSS COUNTRY) art. 2704-049
По запросу
