модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)

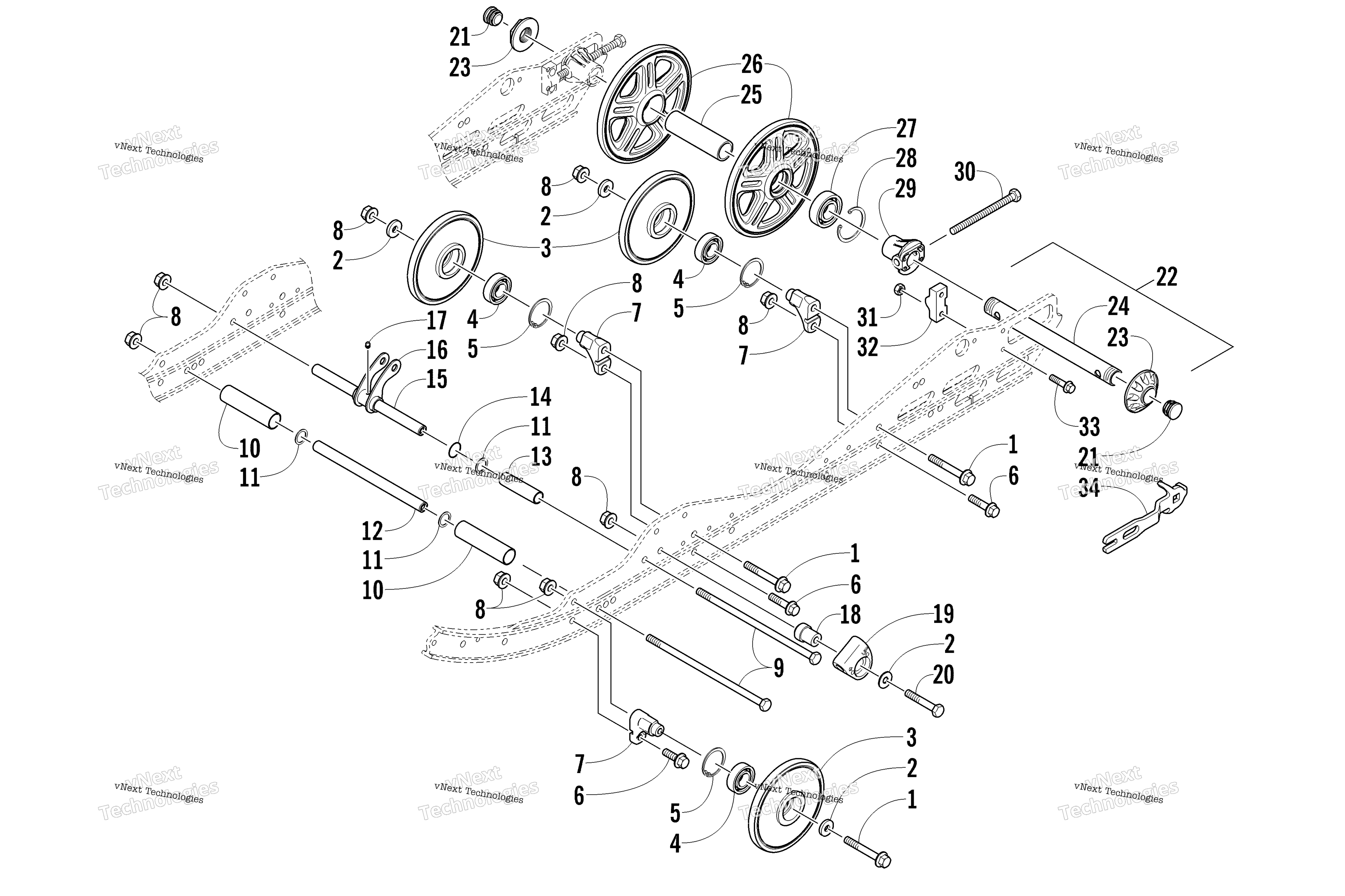

Схема Idler колесо узла для ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8020-232
от 1 292 ₽
2
Washer art. 8050-282
По запросу
3
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8020-224
По запросу
7
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Screw, Cap art. 1623-037
По запросу
10
Spacer art. 3604-614
По запросу
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
13
Spacer art. 3604-581
По запросу
14
O-Ring art. 2604-698
По запросу
15
Axle art. 3604-080
По запросу
16
Pivot, Shock (inc. 17) art. 1704-929
По запросу
17
Fitting, Grease art. 9916-963
По запросу
18
Block, Slide art. 2604-600
По запросу
19
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
20
Screw, Cap art. 8002-227
По запросу
21
Заглушка Arctic Cat art. 3606-799
от 258 ₽
22
Axle, Rear - w/Nut - Assembly - Left (inc. 23-24) art. 1704-891
По запросу
23
Nut, Axle art. 2604-914
По запросу
25
Spacer art. 2604-115
По запросу
26
Wheel, Idler (inc. 27-28) art. 3604-185
По запросу
27
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
28
Ring, Retaining art. 1623-622
По запросу
29
Bushing, Adjuster art. 4604-087
По запросу
30
Screw, Cap art. 0124-310
По запросу
31
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
32
Adjuster, Track art. 1704-379
По запросу
33
Screw, Cap art. 1623-539
По запросу
34
Tool, Axle Nut art. 0644-558
По запросу
