модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)

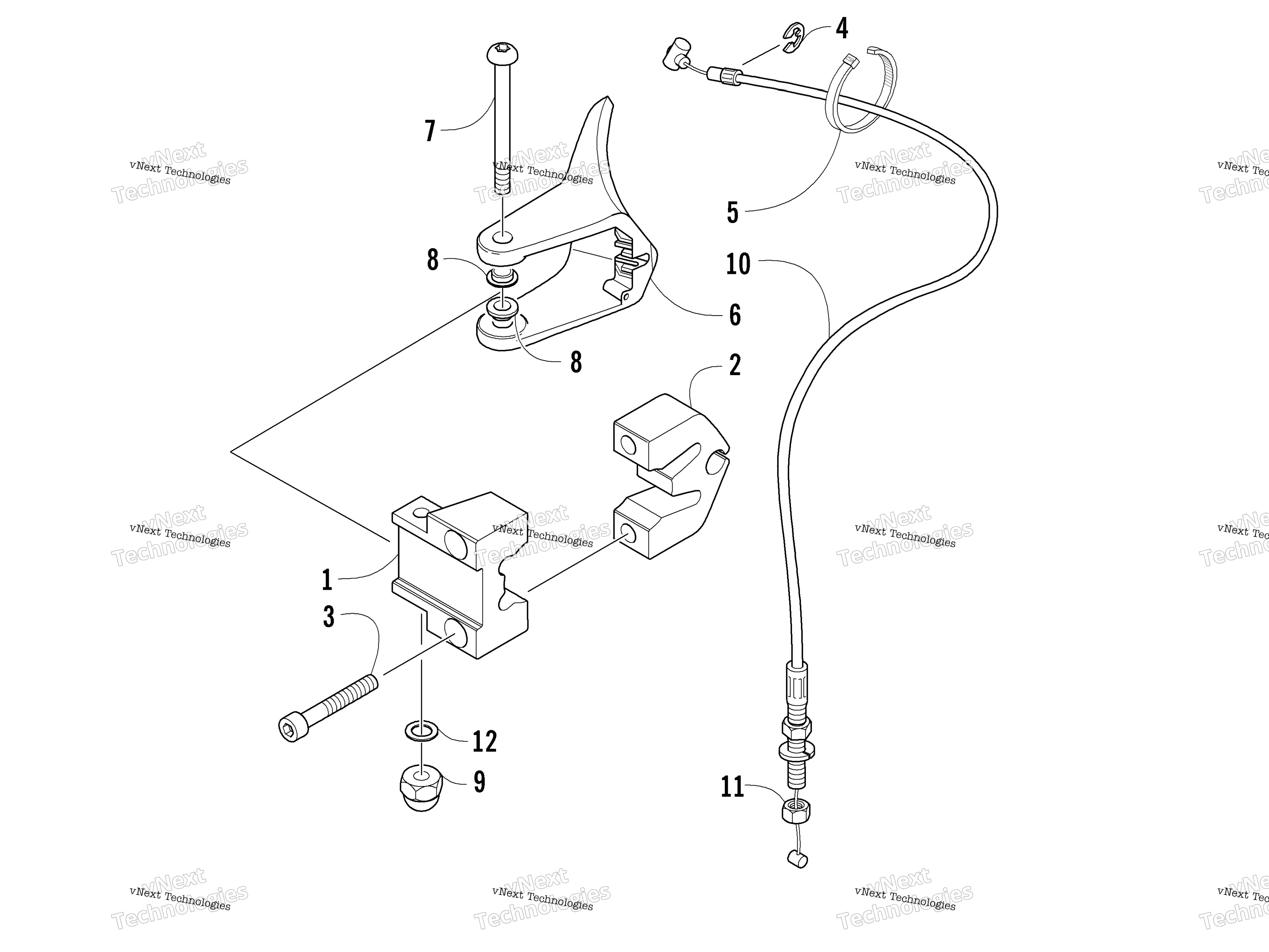

Схема дросселя Control Assembly для ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Block, Mounting - Throttle Lever - Front art. 0605-383
По запросу
2
Block, Mounting - Throttle Lever - Rear art. 0605-384
По запросу
3
Screw, Cap art. 8005-494
По запросу
4
Ring, Retaining art. 0123-231
По запросу
5
Зажим Arctic Cat art. 0123-788
По запросу
6
Lever, Throttle - 34 mm art. 0609-481
По запросу
7
Screw, Shoulder art. 0609-789
По запросу
8
Seal art. 0609-038
По запросу
9
Nut, Cap art. 0609-790
По запросу
10
Cable, Throttle (inc. 11) art. 0687-238
По запросу
11
Nut, Jam art. 0623-464
По запросу
12
Washer art. 1623-616
По запросу
