модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)

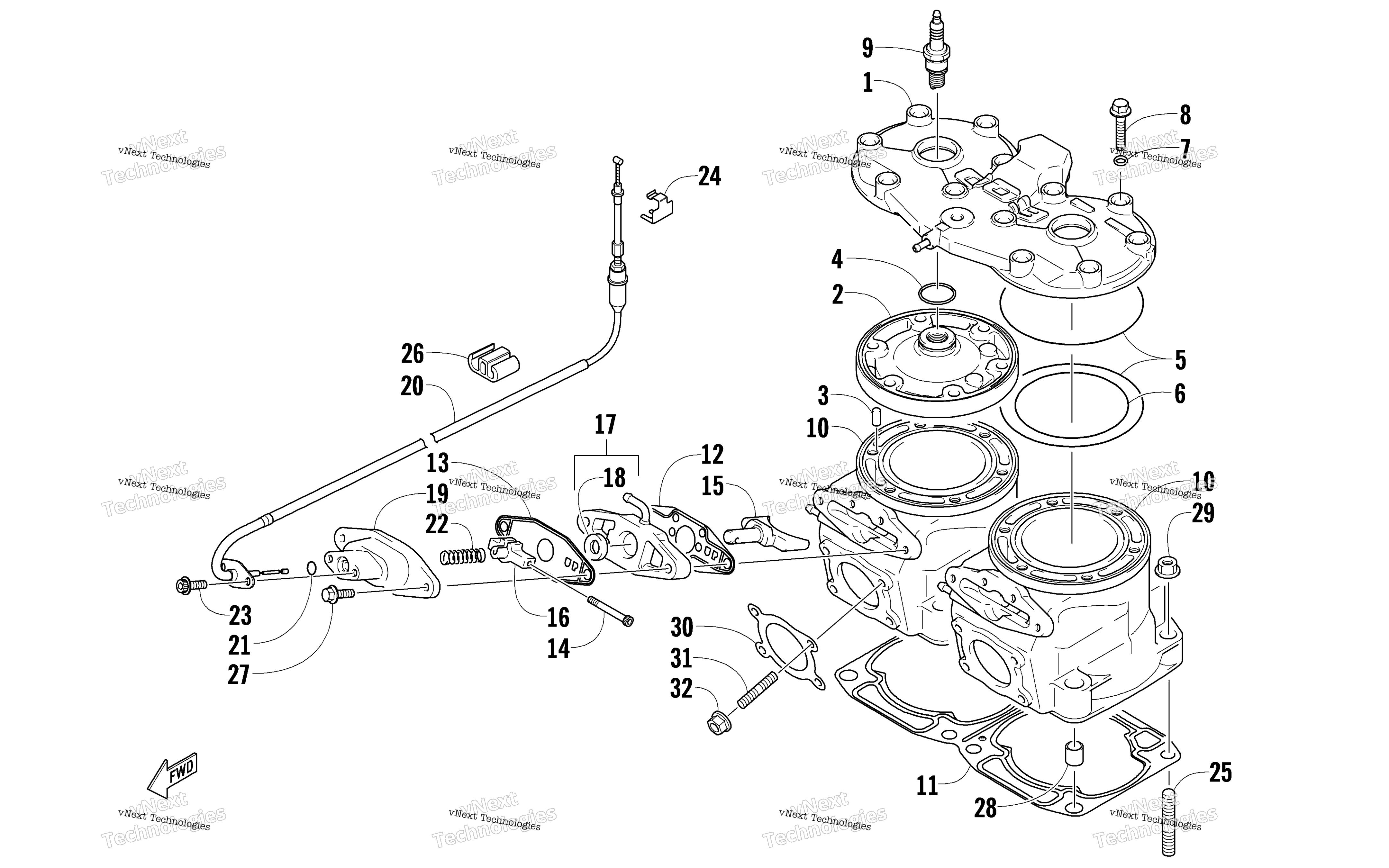

Схема цилиндра And Head Assembly для ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Cylinder Head art. 3007-725
По запросу
2
Head, Cylinder art. 3007-724
По запросу
3
Pin, Dowel art. 3006-321
По запросу
4
Кольцо уплотнительное Arctic Cat art. 3007-726
По запросу
5
Кольцо уплотнительное цилиндра Arctic Cat art. 3007-728
от 9 510 ₽
Аналог
Комплект прокладок с сальниками Sledex для Arctic Cat 800LC
art. 09-711304
9 510 ₽
Требуется 4 шт.
6
Кольцо уплотнительное цилиндра Arctic Cat art. 3007-727
от 9 510 ₽
Аналог
Комплект прокладок с сальниками Sledex для Arctic Cat 800LC
art. 09-711304
9 510 ₽
Требуется 2 шт.
7
Уплотнительное кольцо болта art. 3003-227
от 5 110 ₽
Аналог
5 110 ₽
Требуется 12 шт.
8
Screw, Cap art. 3006-538
По запросу
9
Plug, Spark BR9EYA art. 0217-709
от 690 ₽
10
Цилиндр Arctic Cat art. 3007-717
По запросу
11
Прокладка цилиндров Arctic Cat art. 3006-493
от 7 319 ₽
Аналог
Комплект прокладок с сальниками Sledex для Arctic Cat 800LC
art. 09-711304
9 510 ₽
Требуется 1 шт.
12
Прокладка REV клапана Arctic Cat art. 3007-705
от 3 953 ₽
13
Прокладка Arctic Cat art. 3006-436
от 1 186 ₽
14
Pin, Exhaust Valve art. 3005-983
По запросу
15
Valve, Exhaust art. 3007-729
По запросу
16
Stopper, Exhaust Valve art. 3005-860
По запросу
17
Plate, Exhaust Valve (inc. 18) art. 3007-730
По запросу
18
Seal, Oil art. 3007-731
По запросу
19
Cover, Exhaust Valve art. 3006-425
По запросу
20
Cable, Exhaust art. 3007-773
от 3 537 ₽
21
O-Ring art. 3005-226
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 2 шт.
22
Spring art. 3006-484
По запросу
23
Bolt art. 3007-433
По запросу
24
Holder, Exhaust Valve Cable art. 3005-747
По запросу
25
Bolt, Stud art. 3007-732
По запросу
26
Clamp, Exhaust Valve Cable art. 3005-808
По запросу
27
Болт 5/16-18 X2.25 Arctic Cat art. 3007-434
от 578 ₽
28
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
29
Nut art. 3007-391
По запросу
30
Gasket, Exhaust art. 3007-741
от 9 510 ₽
Аналог
Комплект прокладок с сальниками Sledex для Arctic Cat 800LC
art. 09-711304
9 510 ₽
Требуется 2 шт.
31
Bolt, Stud art. 3007-465
По запросу
32
Nut art. 3007-373
По запросу
