модель 2011 года
- Модель 600 Sno Pro
- Код модели ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)

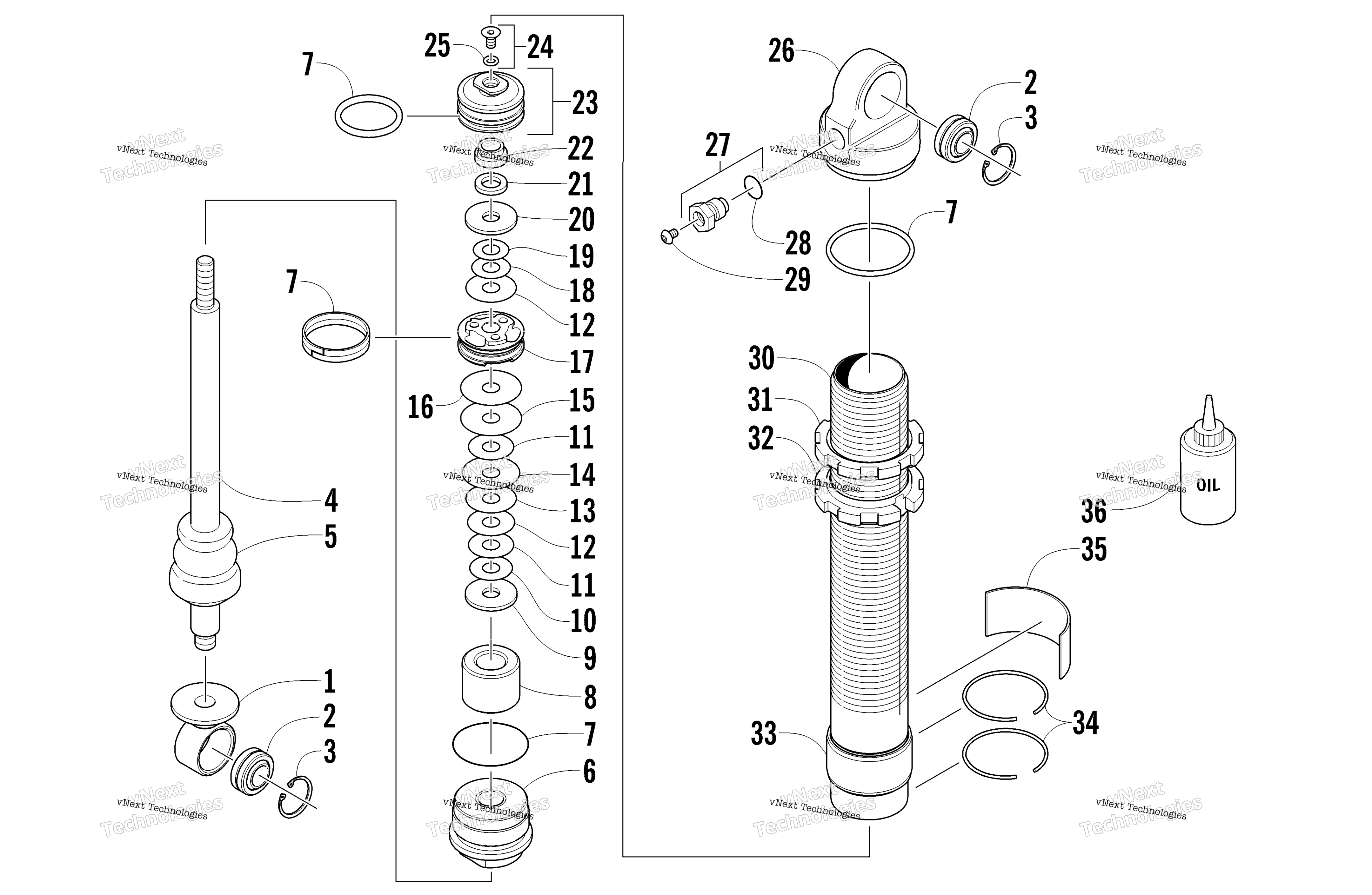

Схема передней части Suspension Shock Absorber для ARCTIC CAT SNO PRO 600 CROSS COUNTRY GREEN (S2011ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock, Ski art. 2703-702
По запросу
1
Eyelet, Shock art. 2603-794
По запросу
2
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
3
Кольцо пружинное Arctic Cat art. 3604-147
от 2 405 ₽
4
Rod, Shock art. 2603-796
По запросу
5
Bumper, Shock art. 2603-793
По запросу
6
End Cap, Shock art. 2603-203
По запросу
7
Kit, Seal/Rebuild art. 2603-795
По запросу
8
Spacer art. 2603-835
По запросу
9
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
10
Valve, .800X.008 (3/8ID) art. 0603-334
По запросу
11
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
12
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
13
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
14
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
15
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
16
Valve, 1.300 x 0.006 in. art. 0603-348
По запросу
17
Piston, 0.035 in. - Orifice art. 2603-834
По запросу
18
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
19
Valve, 0.600 x 0.004 in. art. 3604-171
По запросу
20
Washer, Top Out art. 3604-170
По запросу
21
Washer, Backup art. 0603-389
По запросу
22
Nut, Cap - Fox Shock art. 0603-301
По запросу
23
Piston, Floating Assy art. 2604-816
По запросу
24
Screw, Machine - w/O-Ring (inc. 25) art. 1604-316
По запросу
25
O-Ring (FOX only) art. 1604-425
По запросу
26
End Cap, Shock art. 2603-792
По запросу
27
Valve, Pressure - Assembly (inc. 28) art. 0703-341
По запросу
28
O-Ring art. 1604-318
По запросу
29
Screw, Valve art. 0624-097
По запросу
30
Body, Shock art. 2603-791
По запросу
31
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
32
Nut, Adjuster art. 2604-840
По запросу
33
Sleeve, Wear art. 2603-246
По запросу
34
Retainer art. 2603-245
По запросу
35
Decal, Shock art. 2603-475
По запросу
36
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
Другие схемы модели
Передняя часть Suspension Shock Absorber
