модель 2016 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)

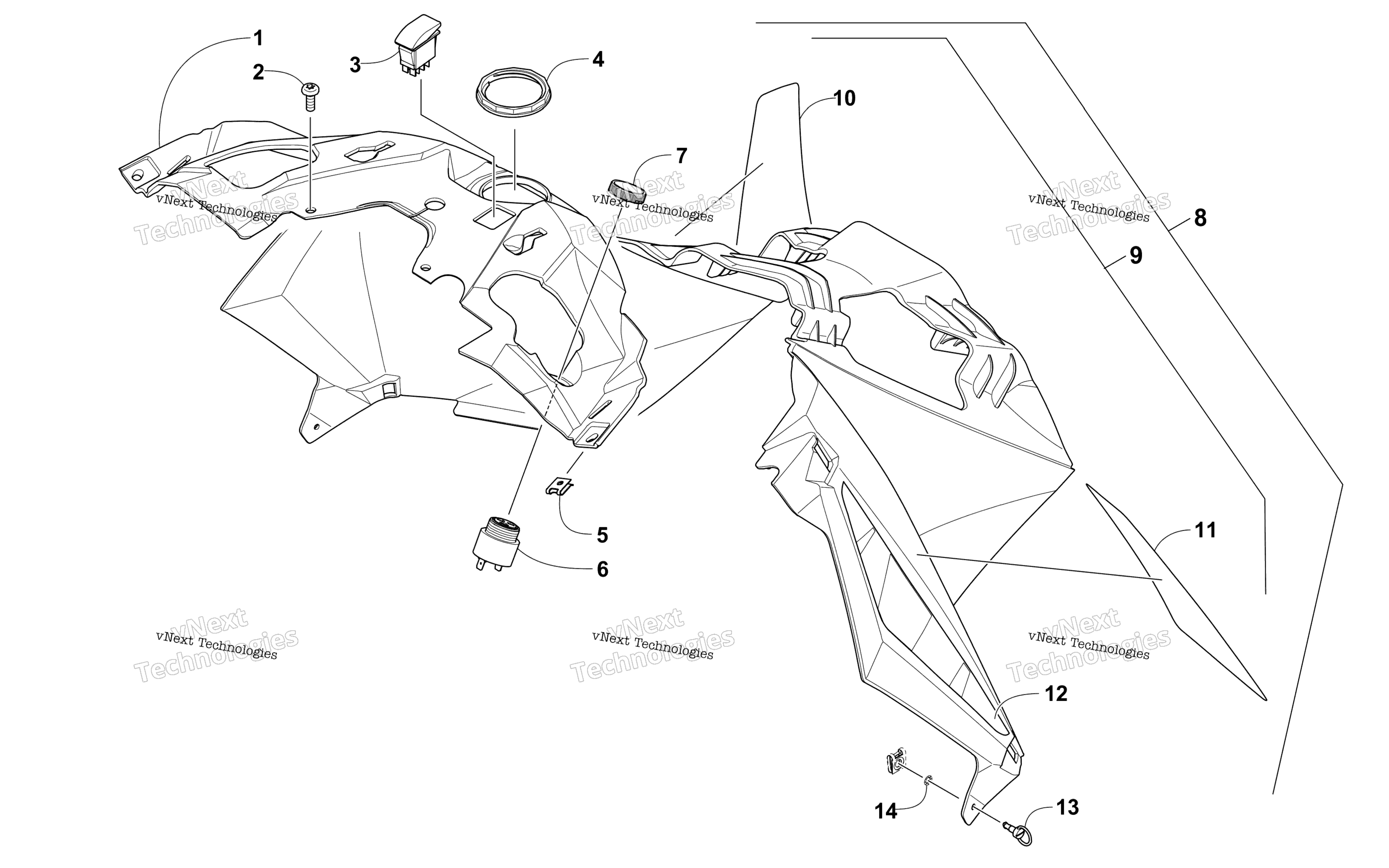

Схема консоли Assembly для M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Console, Upper - w/Decals - Black art. 5706-440
По запросу
2
Винт Arctic Cat art. 0423-396
от 473 ₽
3
Switch, Heated Seat art. 0609-836
По запросу
4
Nut, Retaining art. 6606-390
По запросу
5
Nut, U art. 1623-939
По запросу
6
Alarm, Reverse (inc. 7) art. 0630-243
По запросу
7
Ring, Retaining art. 0630-017
По запросу
8
Console, Lower - w/Decals & Warnings - Black (inc. 9-12) art. 4718-644
По запросу
9
Console, Lower, w/Warning Decals - Black (inc. 10-11) art. 3718-998
По запросу
10
Decal, Warning - English art. 9611-499
По запросу
11
Decal, Warning - French art. 9611-498
По запросу
12
Decal, Console - Right - Black art. 2621-418
По запросу
12
Decal, Console - Left - Black art. 2621-419
По запросу
13
Pin, Retaining art. 2623-003
от 1 130 ₽
14
Nut, Push art. 2623-004
от 1 130 ₽
