модель 2016 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)

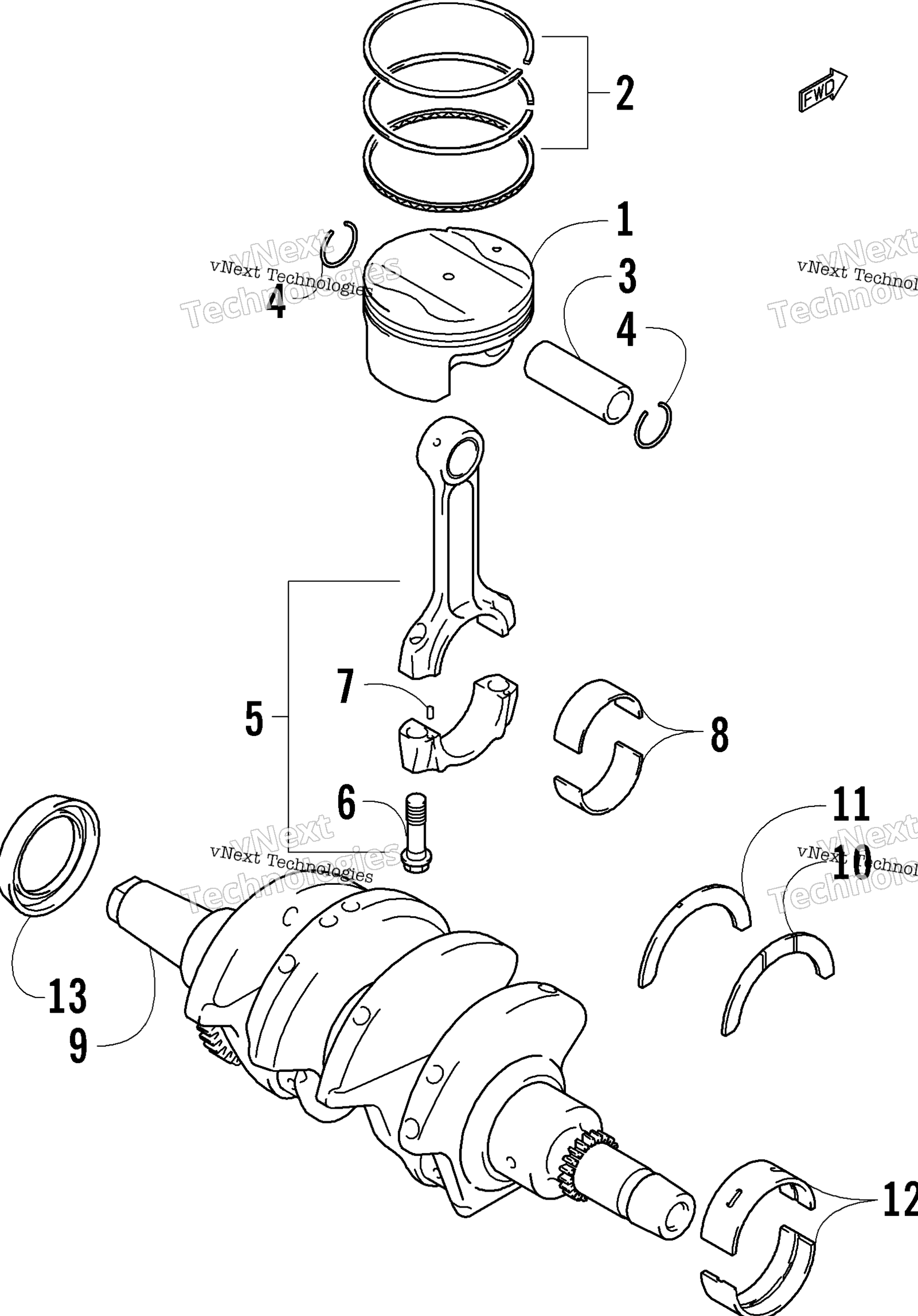

Схема узла поршня и коленвала для M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Piston art. 3007-778
По запросу
2
Поршневые кольца Arctic Cat art. 3007-104
По запросу
3
Pin, Piston art. 3007-779
По запросу
4
Circlip, Piston art. 3008-585
По запросу
5
Connecting Rod - Assembly (inc. 6-7) art. 3007-780
По запросу
6
Screw, Cap art. 3007-107
По запросу
7
Pin, Alignment art. 3007-108
По запросу
8
Bearing, Crankshaft - Yellow art. 3007-112
По запросу
8
Bearing, Crankshaft - Brown art. 3007-111
По запросу
8
Bearing, Crankshaft - Black art. 3007-110
По запросу
8
Bearing, Crankshaft - Green art. 3007-109
По запросу
9
Crankshaft art. 3007-781
По запросу
10
Bearing, Thrust - Green art. 3007-114
По запросу
11
Bearing, Thrust - White art. 3007-120
По запросу
11
Bearing, Thrust - Yellow art. 3007-119
По запросу
11
Bearing, Thrust - Blue art. 3007-117
По запросу
11
Bearing, Thrust - Black art. 3007-116
По запросу
11
Bearing, Thrust - Red art. 3007-115
По запросу
11
Bearing, Thrust - Green art. 3007-114
По запросу
12
Bearing, Crankshaft - Brown art. 3007-123
По запросу
12
Bearing, Crankshaft - Black art. 3007-122
По запросу
12
Bearing, Crankshaft - Green art. 3007-121
По запросу
13
Сальник Arctic Cat art. 3007-124
По запросу
